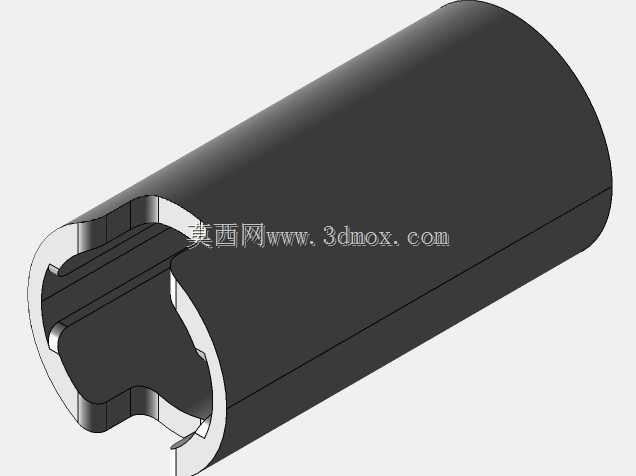

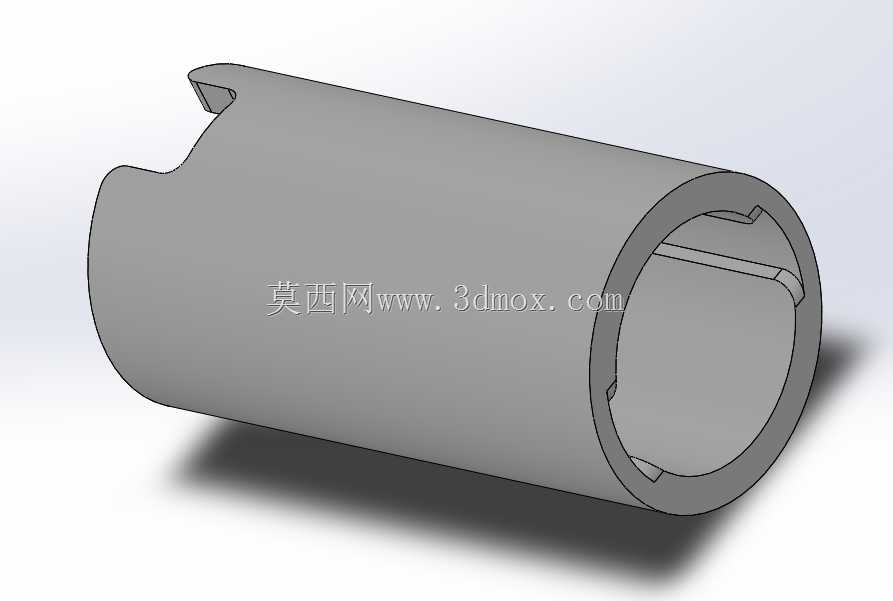

带端部卡槽结构的空心圆柱筒体

这类带端部卡槽的空心圆柱筒体，在轻工输送、小型设备传动、管路接驳场景中应用十分广泛，不同于普通光面空心圆管，端部的异形卡槽结构是核心功能设计点，主要用于和配套端盖、连接轴头实现周向防转配合，不需要额外加装键销就能传递小扭矩，在低速轻载的工况下能大幅减少装配零件数量，降低整体装配工时。从结构设计逻辑来看，筒体主体采用等壁厚空心结构，在保证径向支撑强度的前提下尽可能降低构件自重，内壁做光滑过渡处理，既可以作为流体介质的通流通道使用，也能穿设线缆、容纳小型内置组件，适配多场景的复用需求。端部的卡槽采用对称式开槽设计，槽边做了小圆角过渡，避免应力集中导致的槽口开裂，槽的深度和宽度经过匹配计算，和配套凸台的配合间隙控制在合理范围，既保证装配时的顺畅推入，又能避免配合间隙过大导致的周向窜动。在安装边界上，筒体的外圆柱面为基准安装面，可直接穿入对应内径的支撑孔位，依靠外圆面实现径向定位，端部卡槽和对接件嵌合后实现轴向的限位，不需要额外设计轴向定位结构就能满足常规工况的固定需求，整体安装流程简单，对装配人员的技能要求较低，适合批量装配的生产线使用。设计这类构件时，需要重点关注卡槽位置的壁厚余量，若开槽过深会导致端部结构强度不足，在承受扭矩时出现槽边崩裂的问题，若开槽过浅则会导致配合嵌合量不足，传动过程中出现滑脱；筒体的整体长度公差需要和安装跨距匹配，过长会导致装配时出现顶死问题，过短则会导致对接处出现间隙，影响传动或密封效果。实际应用中，这类筒体常作为小型输送辊的主体构件、气动管路的对接延长段、小型设备的操作手柄内衬使用，不同应用场景下可根据载荷需求调整壁厚和卡槽尺寸，基础结构不需要做大幅改动就能适配不同的使用需求，具备较强的结构通用性。建模过程中需要重点保证卡槽和筒体轴线的对称度，若对称度偏差过大，装配后会出现对接件偏斜，导致转动过程中出现卡滞、晃动的问题，外圆柱面的圆柱度公差也需要控制在合理范围，避免穿入支撑孔后出现卡涩、转动不畅的情况。
