常规水下航行潜艇线框结构三维建模

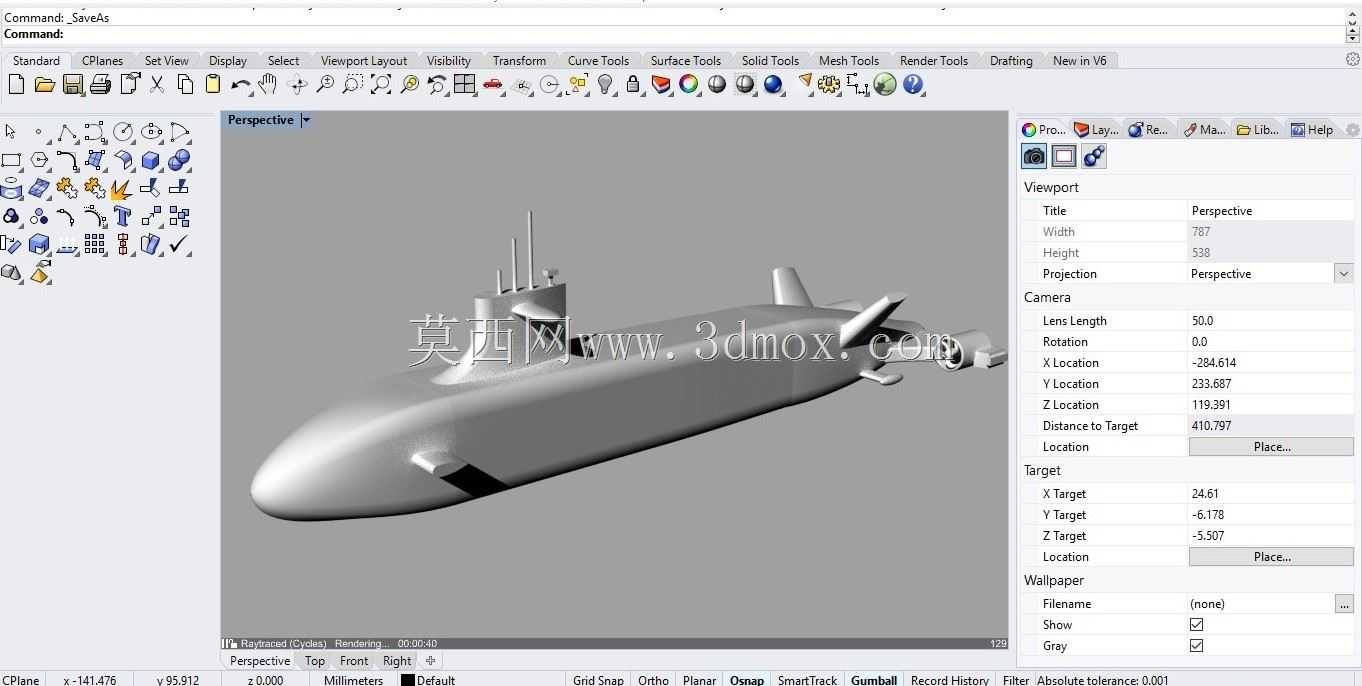

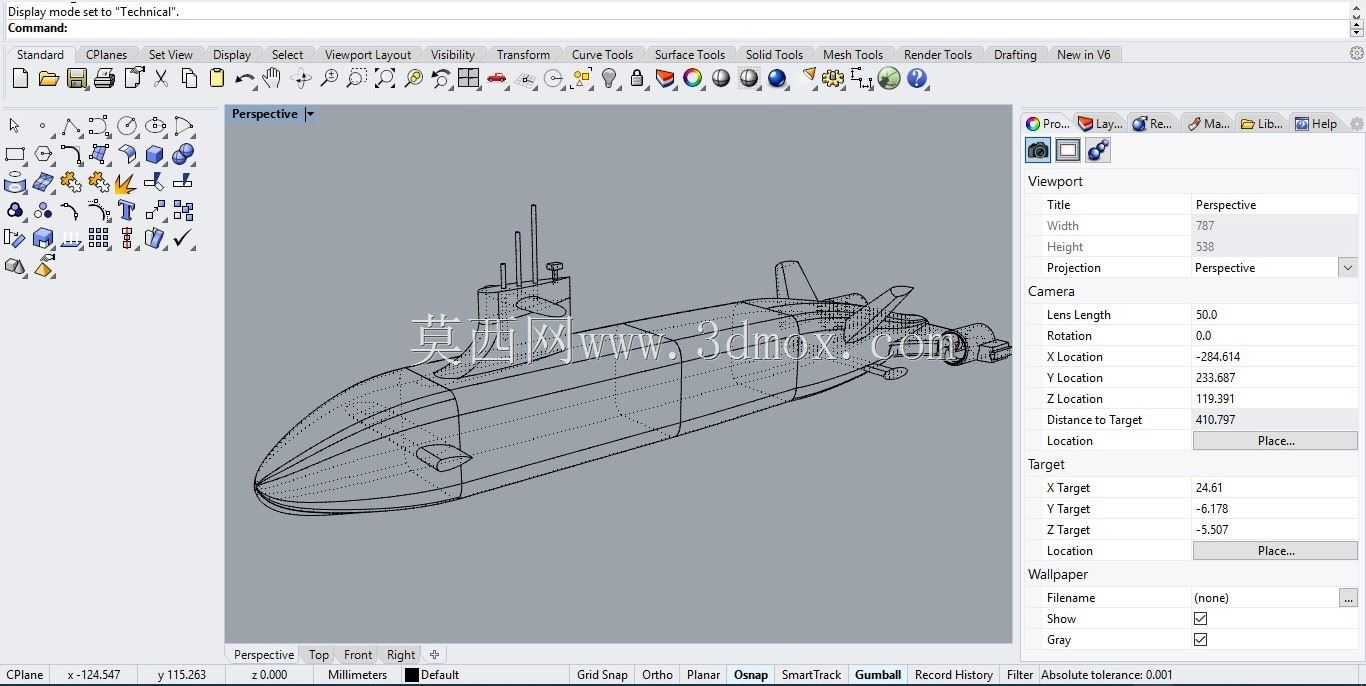

做这个潜艇模型的时候，最先要锚定的是民用海洋探测场景的适配需求，区别于军用作战潜艇的复杂武器系统布局，这款模型对应的是中小型水下探测、近海水下科考作业的潜航平台，日常可搭载水文探测传感器、水下摄像模组完成近岸海域的地形测绘、水质采样、水下管线巡检作业，不需要过高的极限潜深指标，整体结构偏向紧凑化、模块化，方便后期根据任务需求更换搭载的功能舱段。建模初始阶段先确定整体的外形边界，水滴形艇艏的曲率要兼顾水下航行的减阻需求和艏部探测设备的安装空间，不能为了过度追求流线型压缩声呐、水下摄像头的安装位置，艇身主体采用分段式圆柱舱段设计，每段舱段的连接法兰位置预留标准安装孔位，方便后期拆分维护动力模块、控制模块、载荷模块。指挥台围壳的位置设置在艇身靠前三分之一处，围壳内部预留通气管、通信天线的升降通道，围壳外形做了切角修型，减少潜航状态下的水流紊流对艇身姿态的干扰，尾部的十字形操纵面要和推进器的安装位置匹配，舵面的转动角度范围要提前在装配约束里设定好，避免后续做运动仿真的时候出现干涉问题。建模过程中先绘制艇身的纵向轮廓样条曲线，通过旋转生成艇身的基础曲面，之后拆分各个舱段的实体结构，再逐一添加围壳、舵叶、推进器、水平舵这些外部附件，线框模式下可以清晰检查各个曲面的连续性，确保艇身外表面没有曲率突变的位置，避免实际航行中产生额外的流噪。尺寸设定上要兼顾小型作业母船的搭载要求，整体长度控制在适配常规科考船尾部吊放设备的吊装范围内，艇身直径满足内部电池组、控制电路板的安装空间要求，各个突出附件的外轮廓不能超出吊装固定架的边界，避免吊放过程中发生磕碰。建模时还要考虑后续结构仿真的需求，各个部件的壁厚按照水下承压要求做等比例缩放，艇身外壳的厚度、肋板的间距都参考同类型小型潜航器的结构参数设定，方便后续导入仿真软件做耐压强度校核的时候不需要重新调整模型结构。线框显示模式下可以快速核对各个部件的装配位置关系，检查内部舱段的布局是否合理，有没有出现部件重叠、安装空间不足的问题，比实体着色模式更方便排查结构干涉，尤其是围壳内部的升降机构、尾部舵机的安装位置，在线框视角下可以直接观察到和相邻舱段的间隙是否满足装配要求。
