通用电气三角型带双耳安装支撑支架

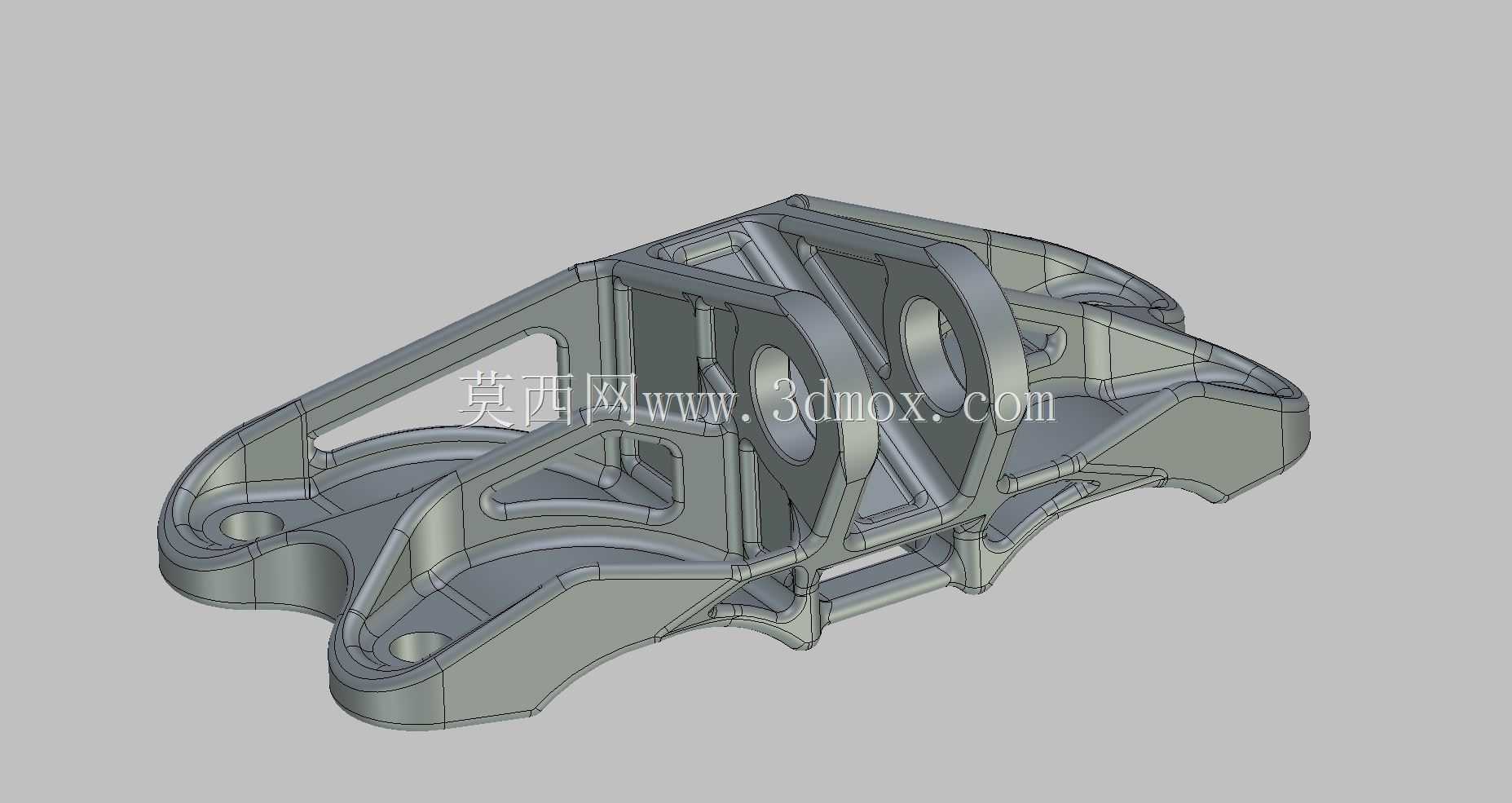

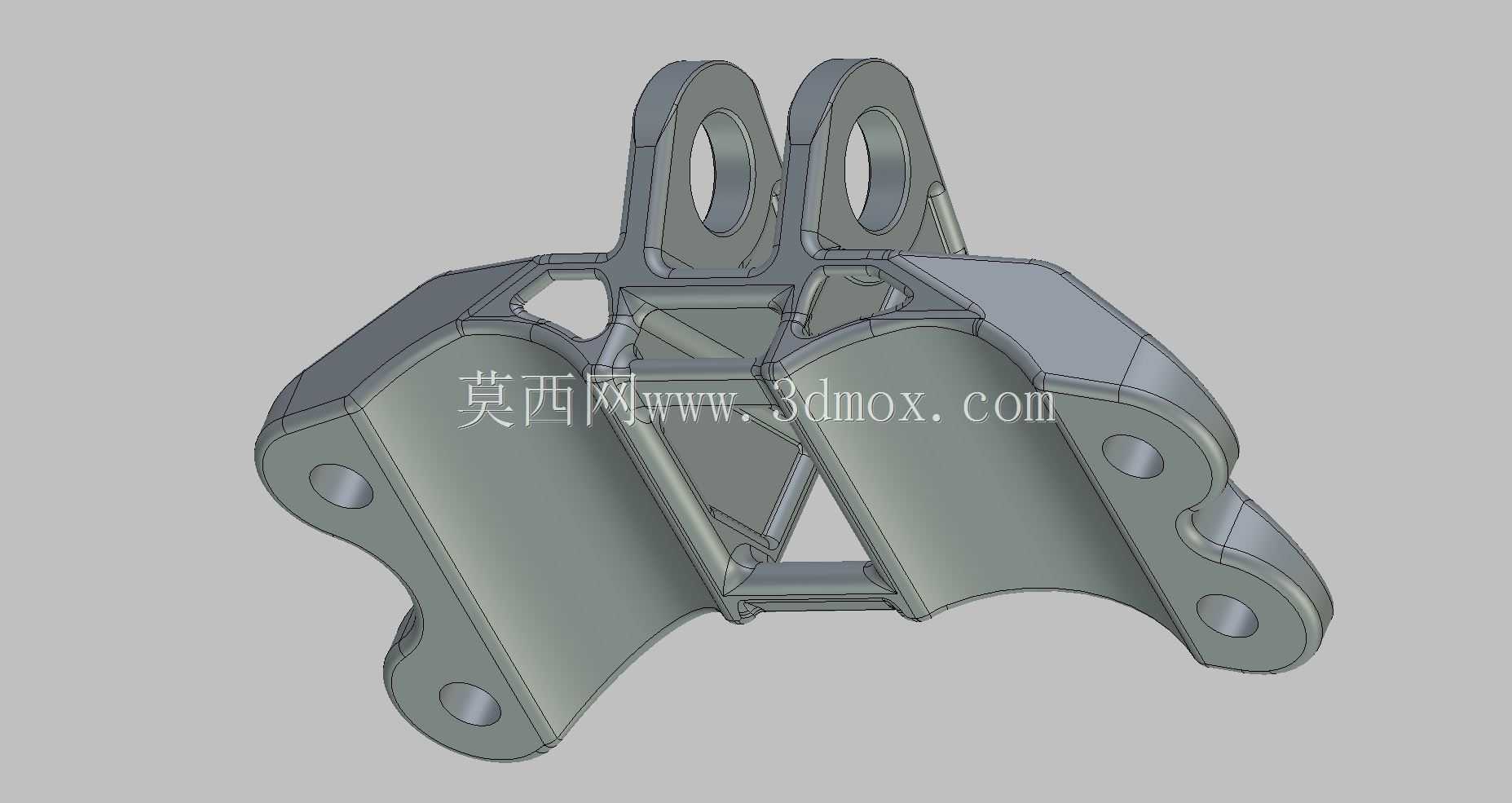

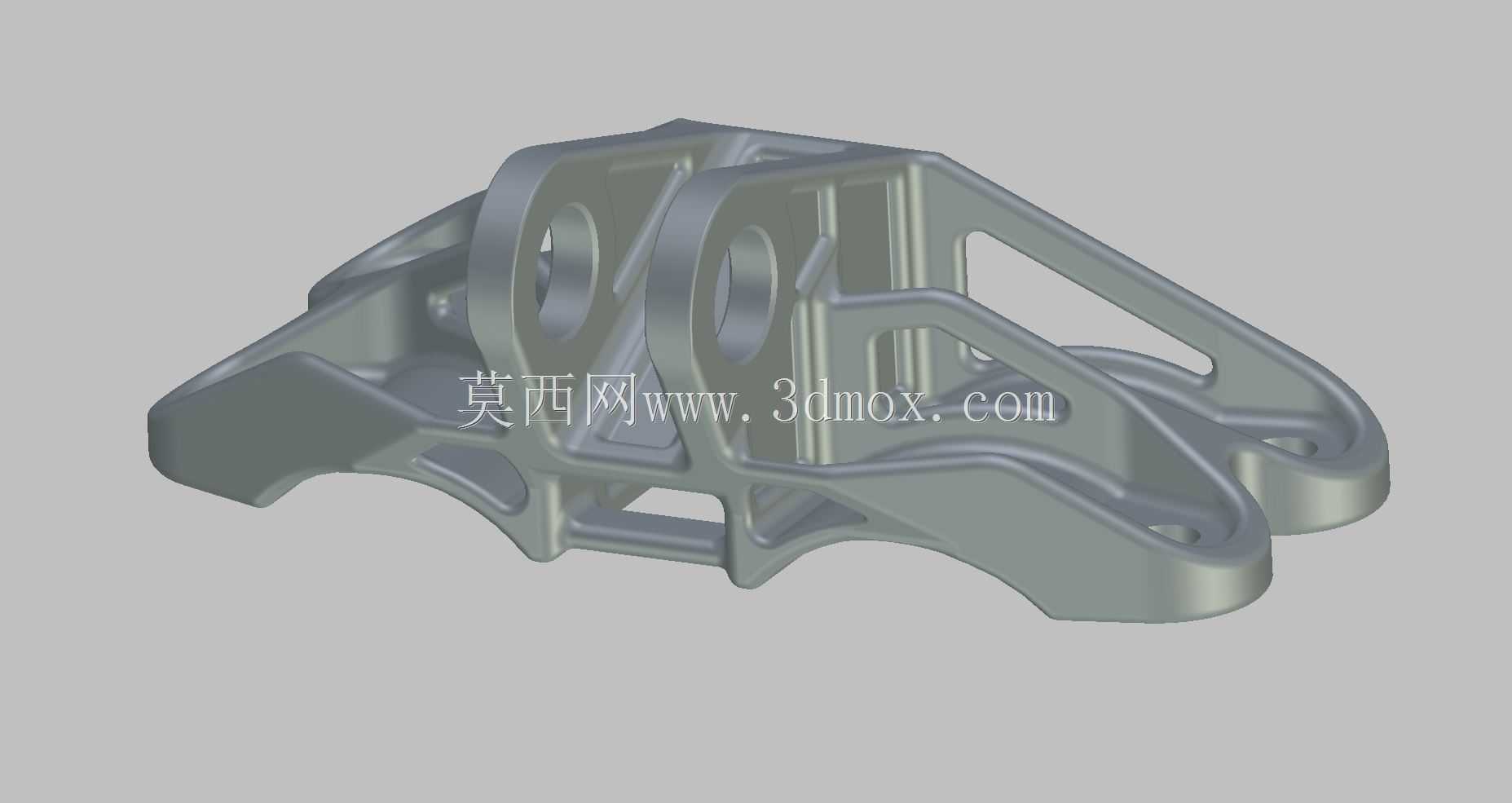

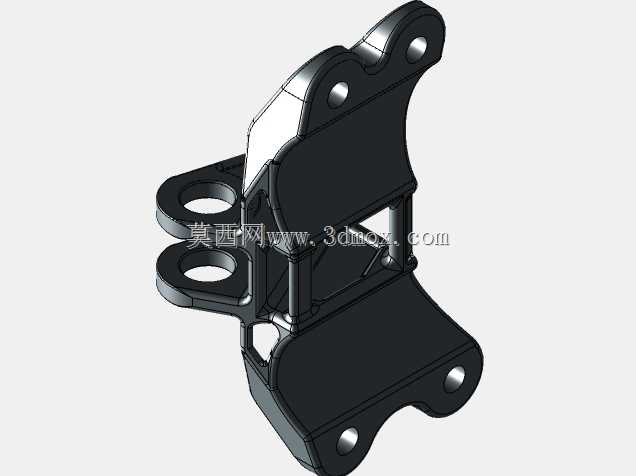

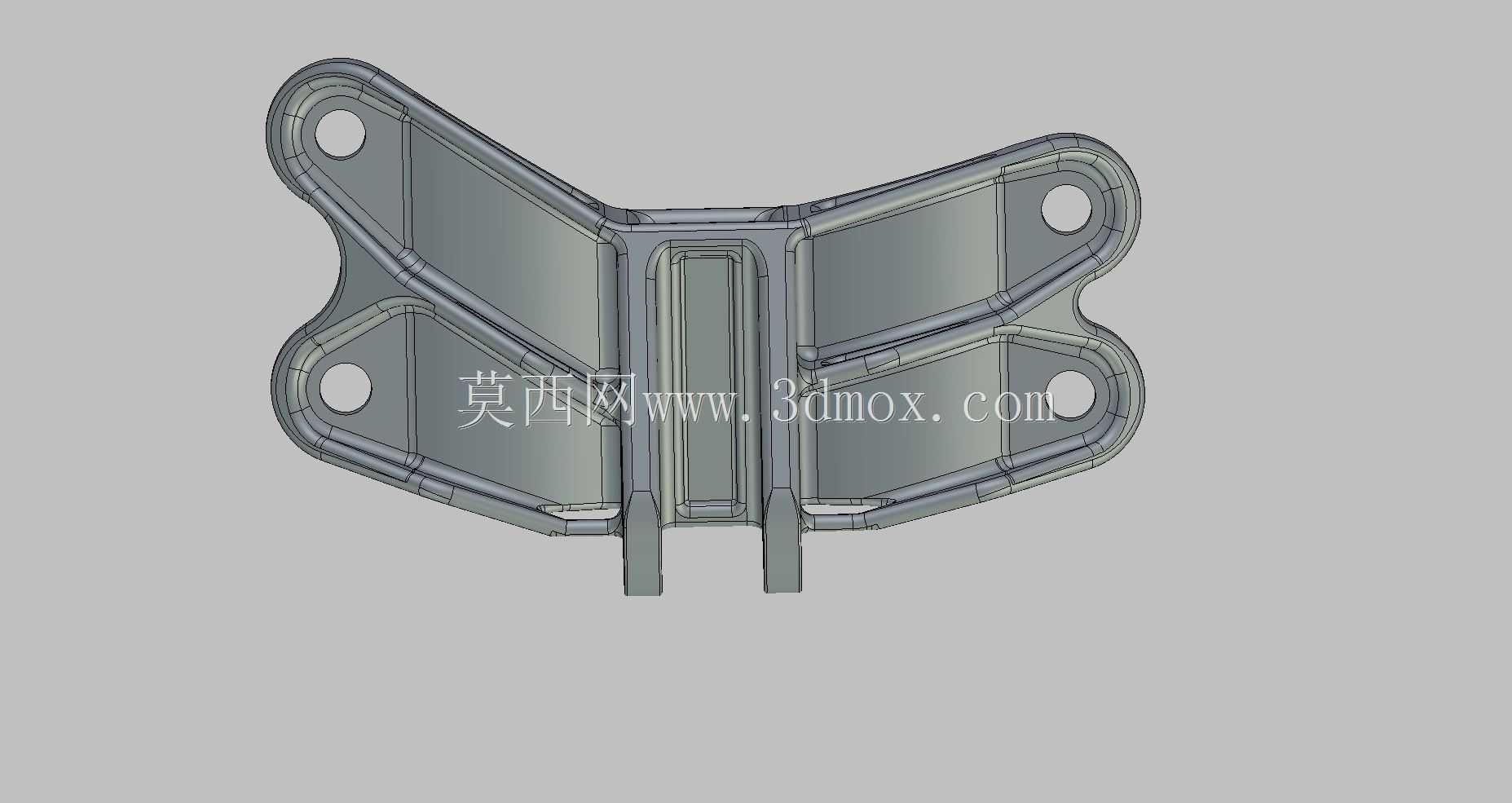

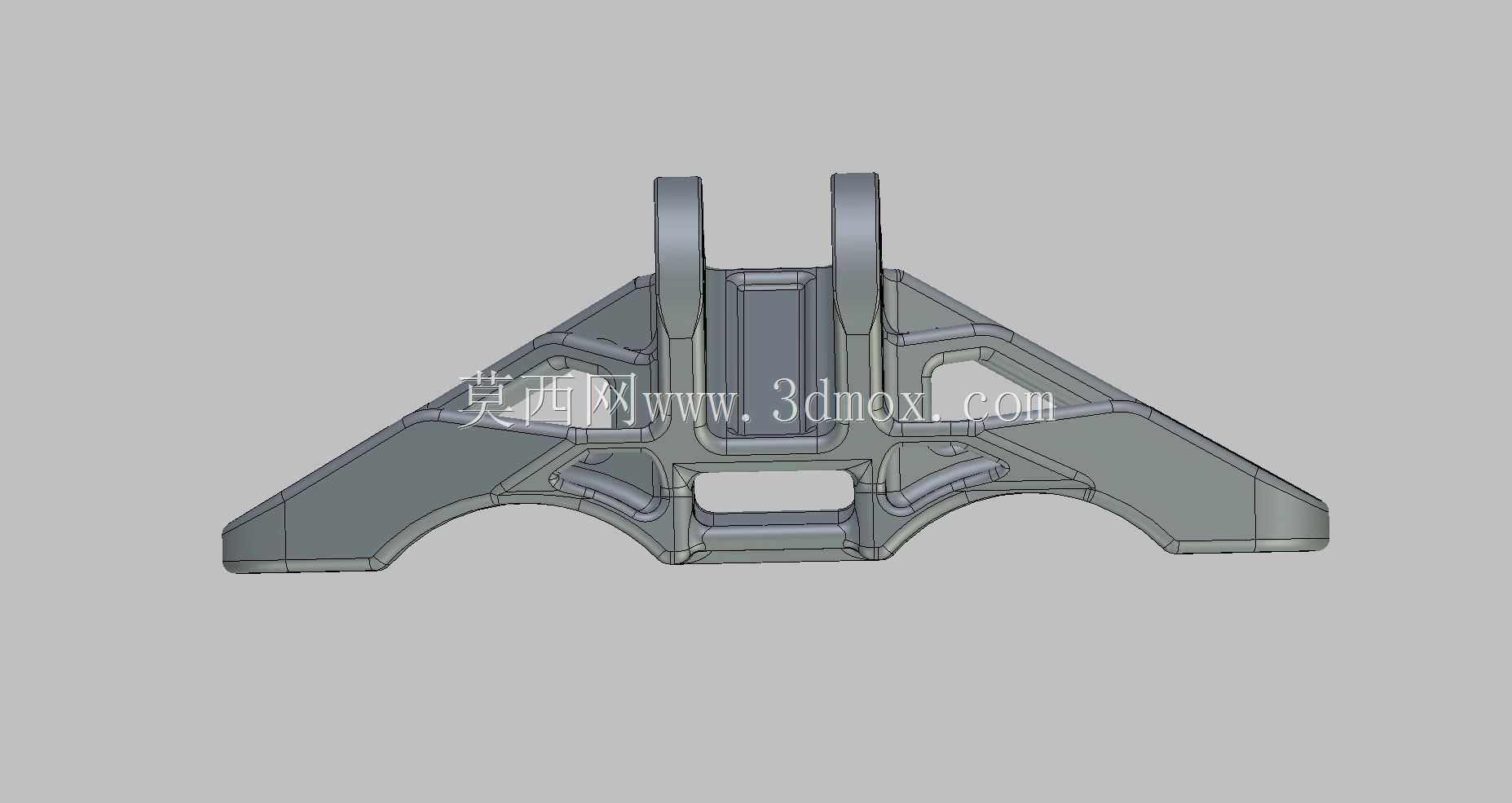

这类带双耳铰接位的三角支撑支架，多应用在需要实现铰接转动、同时承担分散载荷的工业设备连接部位，常见于通用电气类设备的管线支撑、活动构件连接、小型执行器安装基座场景，也可适配部分工装夹具的活动支撑端，替代传统焊接式支架实现可拆卸的铰接连接需求。从结构设计来看，整体采用三角对称布局，底部为宽幅支撑翼面，能够将上部铰接位传递的集中载荷均匀分散到整个安装接触面，避免局部应力集中导致的安装面变形；上部两个平行的带孔耳片为核心铰接部位，孔位同轴度是设计时的核心管控指标，耳片与底部翼面之间设置了多道纵横交错的加强筋，在不额外增加整体壁厚的前提下大幅提升结构刚性，减少受载时的耳片外翻变形量。中间区域预留的镂空槽一方面用于减轻整体自重，另一方面可作为走线通道或者配套锁止件的让位空间，避免安装时与周边构件发生干涉。设计过程中针对非关键受力区域做了壁厚优化，去除了原始方案中冗余的材料堆积，在保证整体承重能力的前提下控制构件自重，受力路径从上部耳片的铰接孔出发，沿加强筋向底部两侧翼面均匀传导，每道加强筋的走向都贴合主应力迹线布置，避免出现应力截断的直角结构，所有转角位置都做了圆角过渡，减少应力集中带来的疲劳失效风险。安装边界方面，底部翼面的安装接触面为平面，可适配平整的设备安装基面，两个铰接耳片的间距、孔径尺寸可匹配对应直径的铰接销轴，安装时需保证耳片孔位与配套构件的铰接孔同轴，避免销轴受额外的剪切载荷；整体外轮廓的翼展宽度、耳片高度都控制在紧凑的尺寸范围内，不会占用过多设备内部安装空间，同时翼面边缘做了收边处理，避免安装过程中锐边划伤操作人员。这类支架在实际使用中可承受垂直方向的静载荷以及铰接转动带来的交变载荷，适合用在需要频繁小角度转动的支撑部位，相比一体铸造成型的同尺寸支架，优化后的加强筋结构让抗冲击性能提升明显，即使承受瞬时的冲击载荷也不会出现筋位断裂的问题，同时自重的降低也减少了设备活动端的惯量，提升配套运动构件的响应速度。
