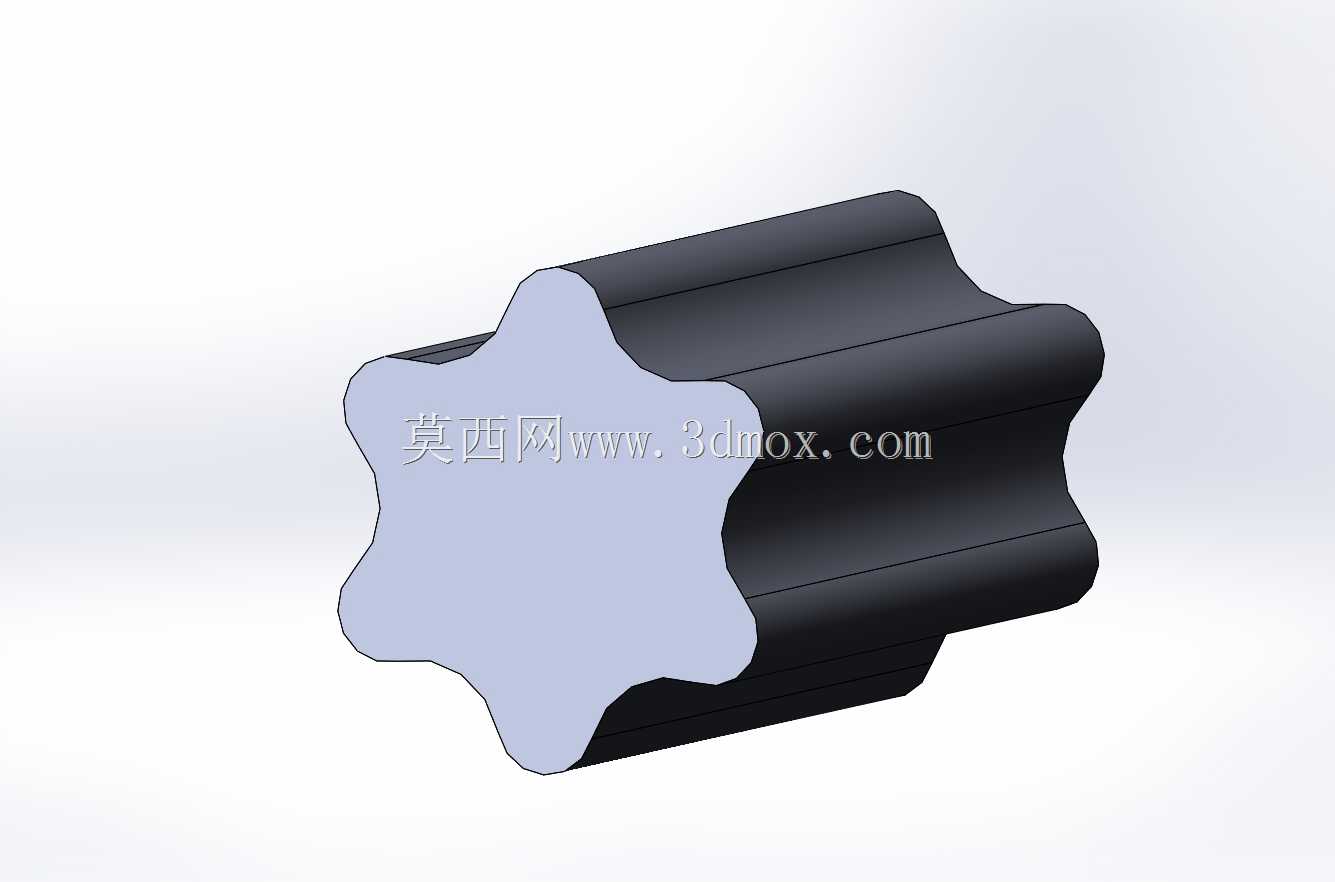

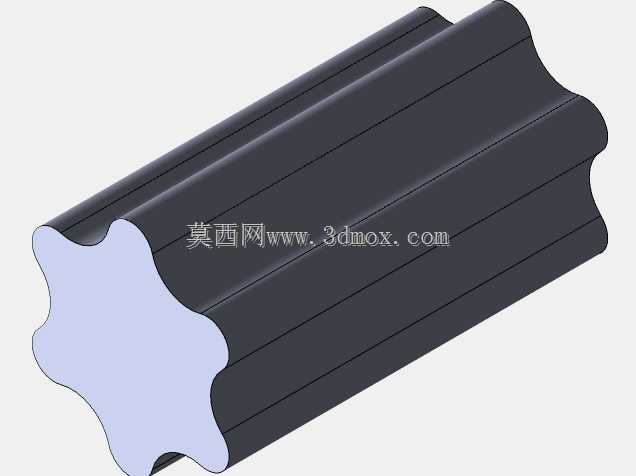

梅花头紧固件连接结构三维数模

这款梅花头结构的零件，在紧固件装配、扭矩传递类场景中应用十分广泛，日常在汽车装配线的定扭工具配套、自动化设备的快换连接模块、工装夹具的锁紧组件里，都能见到同结构零件的身影。不同于外六角、内六角的传力形式，梅花头的多瓣弧形接触面能在传递扭矩时将受力均匀分散到每个齿瓣的接触面上，同等规格下能承受更大的拧紧扭矩，也不容易出现打滑崩边的问题，在需要反复拆装、定扭锁紧的工位上，这种结构的零件损耗率远低于传统六角结构。

从设计逻辑上看，这个结构的建模首先要确定端面梅花轮廓的参数，每个弧瓣的曲率、齿顶与齿根的过渡圆角都需要严格匹配对应扭矩等级的受力要求，避免应力集中在齿根位置导致长期受扭后出现断裂。柱体部分的长度需要匹配被连接件的总厚度，预留出足够的螺纹啮合长度或者锁紧行程，同时柱身的外径要和梅花头的外接圆尺寸保持合理的比例，避免头部和杆部衔接位置出现强度突变。建模过程中，端面轮廓完成后通过拉伸指令生成主体结构，再对所有棱边做倒钝处理，既消除加工时的锐边风险，也能减少热处理过程中的应力集中点。

实际选型使用时，要注意梅花头的对边尺寸需要和配套的定扭套筒完全匹配，间隙过大会导致装配时打滑损伤齿面，间隙过小则会出现套筒无法套入的问题。安装边界上，梅花头周边需要预留出套筒的操作空间，径向空间至少要比套筒外径大3到5毫米，轴向也要留出套筒的套入行程，避免周边结构干涉导致无法完成拧紧作业。柱身部分如果是作为锁紧轴使用，和配套安装孔的配合公差一般选H7/g6的间隙配合，既能保证拆装顺畅，也不会因为间隙过大出现连接晃动。如果是作为紧固件的头部结构，头部下端面和被连接件的接触面需要保证平面度要求，避免拧紧后出现偏载导致预紧力不足。

这类结构在做受力校核时，重点要验算每个齿瓣的接触压应力和齿根的弯曲应力，尤其是在频繁承受交变扭矩的工况下，齿根位置的圆角半径不能过小，否则很容易出现疲劳裂纹。表面处理一般根据使用场景选择，普通工况下做发黑处理即可，有防腐要求的场景可以做镀锌或者达克罗处理，涉及食品、医疗行业的应用则需要选用不锈钢材质加工，表面做抛光处理满足洁净要求。
