axi2808四转子外转子无刷电机结构设计

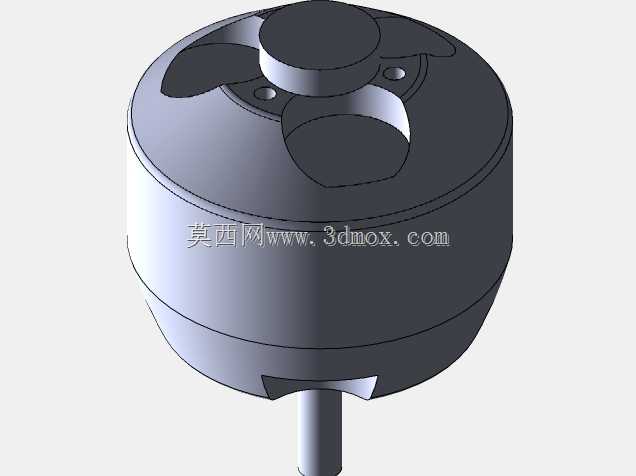

这款外转子结构的动力部件，目前大量应用在中小型航模、小型无人巡检设备、桌面级精密传动实验平台这类对动力密度要求较高的场景中，和常规内转子动力部件相比，外转子的转动惯量匹配更适合直接驱动螺旋桨、小型负载轮组，省去了中间减速环节的传动间隙与效率损耗。从结构设计逻辑来看，前端盖采用金色硬质铝合金加工，既承担输出轴的径向支撑定位，又集成了绕组的散热传导路径，端盖上预留的三个镂空孔并非减重装饰，一方面是方便装配时调整定子绕组的接线位置，另一方面是让转子转动时带动气流穿过绕组间隙，带走持续运转产生的铜损热量，避免高温导致磁钢退磁。输出轴采用不锈钢材质，轴伸端的直径与长度匹配常规航模桨夹的安装尺寸，轴肩位置做了限位台阶，装配时可以直接顶住前端盖的轴承内圈，不需要额外调整轴向窜动间隙，轴承选用薄壁深沟球轴承，兼顾径向承载能力与低转动阻力，适合万转级的高转速运转场景。后端的黑色壳体是转子磁轭的包裹结构，内壁粘贴的弧形钕铁硼磁钢和内部定子绕组精准对齐，气隙控制在0.2mm到0.3mm之间，既保证磁通量的利用率，又避免加工或装配误差导致的扫膛问题。顶部引出的三根硅胶动力线，线径匹配该规格动力部件的持续载流要求，出线位置做了防弯折的应力释放结构，避免设备震动时线芯在根部断裂。安装边界上，前端盖的安装孔位呈圆周均布，孔距适配主流航模电机安装座的标准尺寸，转子外壳的最大外径控制在28mm区间，轴向总长度不含输出轴的部分为8mm级规格，选型时可以直接匹配对应尺寸的设备安装仓，不需要额外做转接支架。实际使用中，这类四转子结构的动力输出线性度更好，低速扭矩输出比同尺寸常规两极结构更平稳，搭配对应的电调驱动时，转速响应速度快，在航模做特技动作、小型巡检设备调整飞行姿态时，能快速跟随控制信号调整输出扭矩，不会出现动力迟滞的问题。设计时需要重点注意磁钢的固定方式，除了用耐高温结构胶粘接外，磁轭内壁最好做浅槽定位，避免高转速下磁钢受离心力甩出，同时端盖和磁轭的配合公差要选过渡配合，既保证装配同轴度，又不会因为过盈量太大挤压磁钢导致碎裂。
