机器人正时皮带传动用同步带轮结构

　　这款同步带轮是专门针对工业机器人关节正时皮带传输场景开发的传动构件，在机器人小臂、腕部等需要精准同步传动的紧凑空间内，承担着传递旋转动力、保证多轴运动相位同步的核心作用。不同于普通传动带轮，正时传动场景对轮齿和皮带齿的啮合间隙、传动背隙有极高要求，一旦啮合精度不足，机器人末端执行器的重复定位精度就会出现偏差，直接影响装配、分拣等工序的作业良率。

　　从实际使用场景来看，这类带轮多安装在机器人关节的伺服电机输出端与从动负载轴之间，配合齿形正时皮带完成减速或等速传动，相比齿轮直接啮合传动，带传动具备一定的缓冲吸振能力，能降低伺服电机启停瞬间的冲击载荷对关节轴承的损伤，同时不需要严格的中心距加工公差，装配调整的容错空间更大，适合小负载多关节机器人的内部布局。

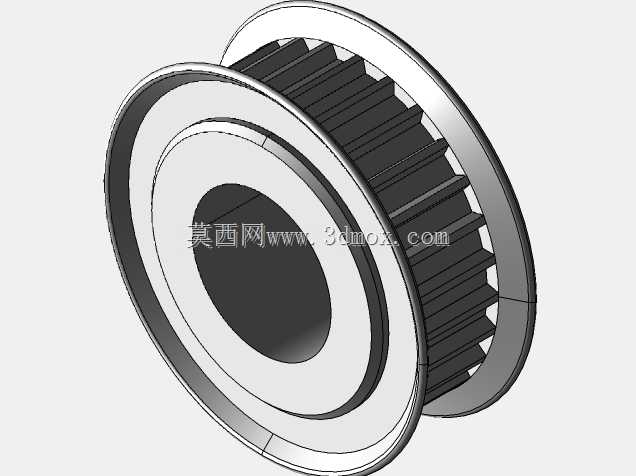

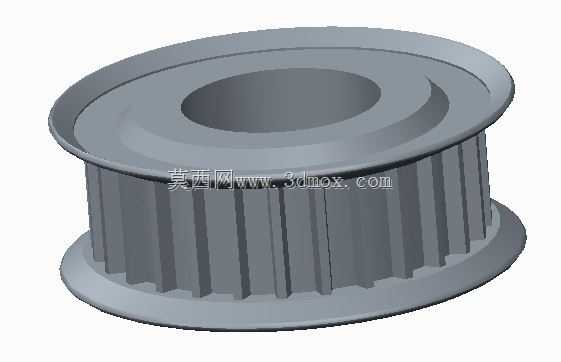

　　设计层面，这款带轮采用了双侧挡边的一体式结构，挡边高度略高出带齿顶面，能够在皮带高速往复运转时避免皮带跑偏脱出轮体，很多早期机器人带轮设计采用单侧挡边或者挡边高度不足，在机器人快速变向、关节姿态大幅调整时，皮带受侧向力作用很容易出现爬齿、掉带的故障，双侧一体式挡边直接从结构上规避了这类风险。轮体中间的内孔为光孔配合键槽的安装形式，安装时可以根据适配轴的直径做公差配作，内孔两端做了倒角处理，方便轴系装配时的导入，不会刮伤安装轴的表面镀层。轮齿部分采用了渐开线齿形的正时齿廓，齿侧做了微小的修形处理，和皮带齿啮合时不会出现齿顶干涉，啮合过程中接触面积均匀，能降低长时间运转后的齿面磨损，延长皮带和带轮的整体使用寿命。

　　从安装边界来看，这款带轮的轮缘直径、齿宽都严格适配对应规格的正时皮带，安装时需要保证两个配对带轮的端面共面度误差控制在0.1mm以内，否则皮带会出现偏磨，大幅缩短使用寿命。带轮的轴向总长度预留了足够的锁紧空间，轴端可以采用轴端挡圈或者紧定螺钉完成轴向固定，不需要额外加装复杂的锁紧构件，在机器人紧凑的关节腔体内不会和周边的走线槽、传感器支架产生干涉。轮体的轮毂部分做了等壁厚设计，既保证了足够的扭转强度，能承受伺服电机额定扭矩1.5倍的瞬时冲击载荷，又尽可能控制了自身重量，降低关节运动的转动惯量，提升机器人关节的动态响应速度。

　　实际选型使用时，需要注意带轮的齿距必须和匹配的正时皮带齿距完全一致，安装前要清理轮齿表面的加工毛刺，避免啮合时硌伤皮带齿根，张紧力调整要控制在合理区间，张紧力过大会加剧皮带和轮齿的磨损，还会增大轴系的径向载荷，支撑轴承的使用寿命会明显下降，张紧力过小则会出现传动打滑、相位偏差的问题。这款带轮的结构设计充分考虑了机器人传动场景的空间限制、精度要求和可靠性需求，没有多余的冗余结构，所有结构特征都服务于正时传动的实际功能需求，是紧凑空间内同步传动场景的典型实用结构。
