剪叉式液压升降作业承载平台结构

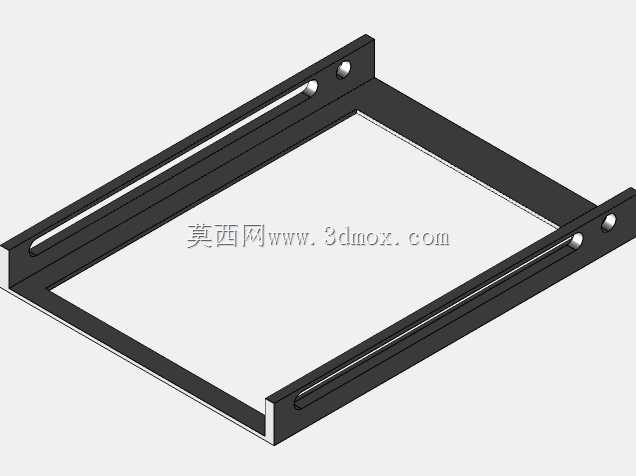

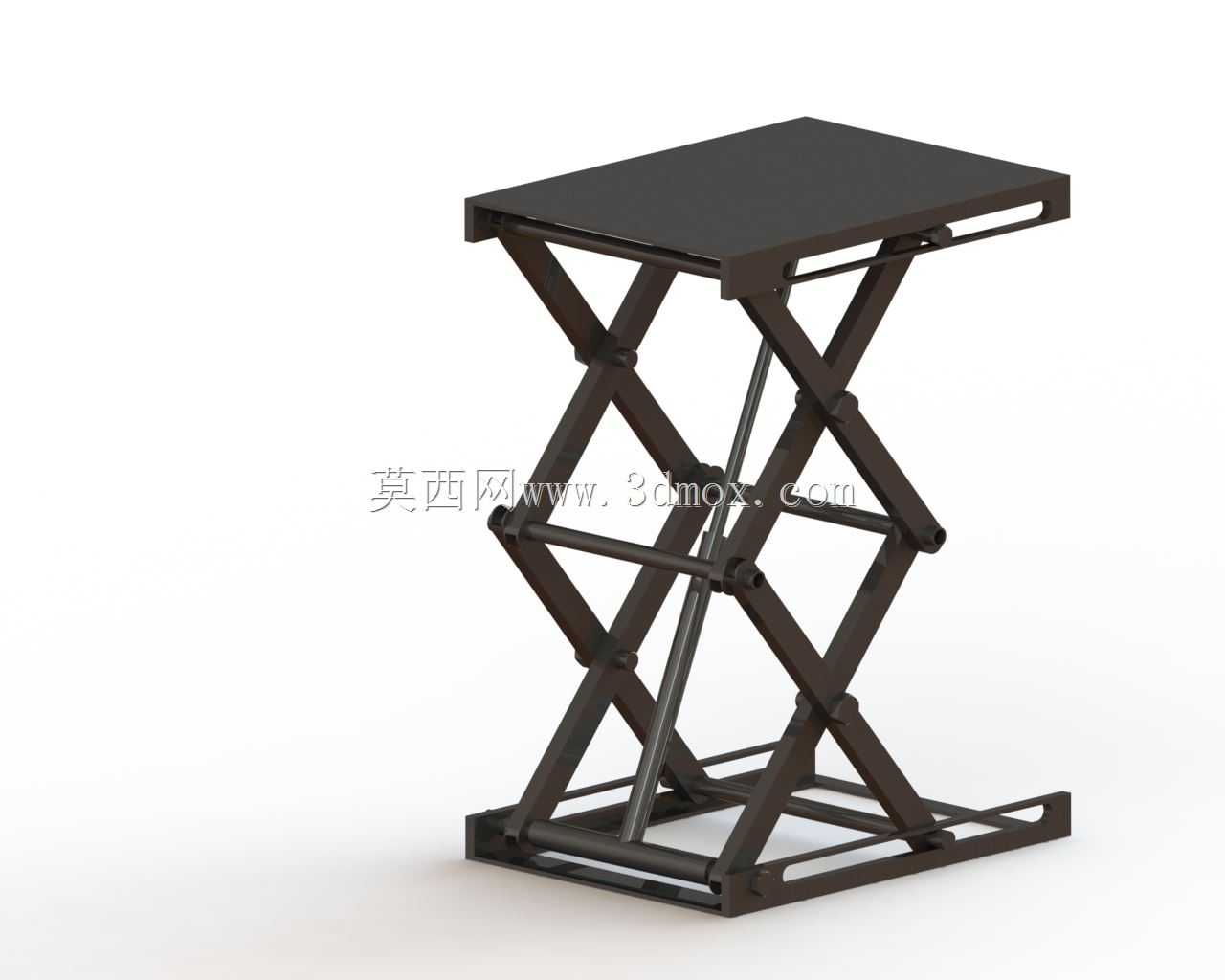

　　在车间物料周转、小型设备工位抬升、轻型装配作业的场景里，这类剪叉式液压升降结构的应用覆盖度极高，不同于大吨位固定式升降台，这款紧凑型剪叉结构的设计初衷，是适配小范围作业面的高度调节需求，不需要额外开挖地坑做预埋安装，直接放置在平整硬化地面即可投入使用，对于场地改造受限、工位需要灵活调整的生产场景来说，安装边界的适配性优势非常明显。从结构设计逻辑来看，整套机构采用双层交叉剪臂作为核心承载支撑，剪臂之间通过铰接销轴连接，每处铰接点都做了轴套配合设计，避免长期承重往复动作出现销轴磨损旷量，保证升降过程的同步稳定性，不会出现台面偏载卡滞的问题。底部框架采用矩形钢管拼焊成型，框架四角预留了地脚固定孔位，若是长期固定在某一工位使用，可以通过膨胀螺栓将底架与地面锁定，进一步提升大负载举升时的整体抗倾覆能力；若是需要频繁移位，也可以在底架下方加装脚轮组件，不需要改动主体结构就能实现工位间的快速转场。顶部承载台面采用整块平板结构，台面边缘做了折弯翻边处理，既提升台面自身的结构刚度，避免大负载放置时出现台面中部下凹变形，也能防止放置在台面上的工件、工装在升降过程中从边缘滑落。

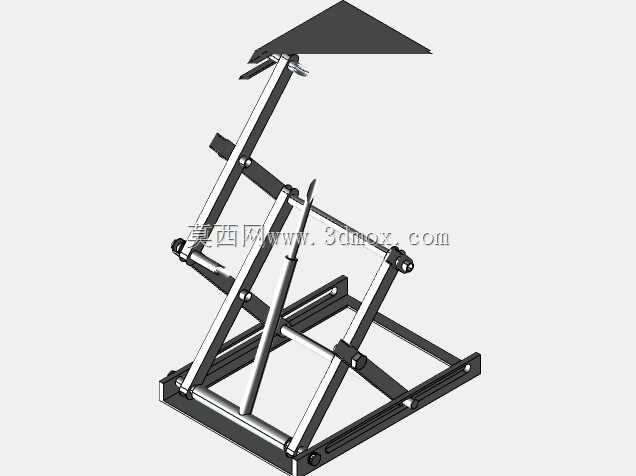

　　驱动单元采用单根液压油缸斜向布置在剪臂组之间，油缸的上下铰接点分别固定在上下层剪臂的对应位置，这种布置方式不需要额外增加同步轴结构，依靠剪臂自身的铰接约束就能实现两侧剪臂的同步开合，相比双侧油缸驱动的结构，既减少了液压元件的配置数量，降低后期维护的密封件更换成本，也避免了双侧油缸不同步导致的结构内应力问题。在实际使用过程中，这套结构的升降行程覆盖常规工位作业的高度调节范围，最低位时整体高度较低，方便工件从台面侧边平移上下，不需要额外吊装辅助；最高位时剪臂完全展开，交叉支撑的结构形式能保证台面的水平度偏差控制在作业允许范围内，不会因为举升高度增加出现结构晃动。设计过程中对剪臂的截面选型做了针对性校核，每段剪臂都采用同规格矩形钢管加工，铰接点的位置经过反复调整，确保油缸在整个伸缩行程中，剪臂的受力角度始终处于合理区间，避免出现油缸推不动、或者结构死点导致的升降卡滞。液压管路沿着剪臂的内侧布置，通过管卡固定在剪臂管壁上，不会因为剪臂的开合动作出现管路拉扯、磨损漏油的问题，油缸的伸出端配置了防尘护套，避免车间内的金属切屑、粉尘附着在活塞杆表面，损坏密封件导致油缸内泄。

　　从安装边界来看，整套结构的占地尺寸紧凑，不需要占用过大的车间面积，在狭窄的装配工位、仓储分拣区的货位抬升场景都能适配，台面的尺寸可以根据实际承载需求做同比例放大，只要对应调整剪臂的管材壁厚、油缸的推力参数，就能适配不同的额定负载需求，不需要整体推翻原有结构重新设计。日常维护过程中，只需要定期给各铰接点的销轴加注润滑脂，检查液压油的液位与清洁度，检查各连接螺栓的紧固力矩即可，没有复杂的电控或者传动组件，对于一线设备维护人员来说，故障排查与日常保养的门槛很低。

　　在轻型工件的装配作业中，操作人员可以根据自身的作业高度需求调整台面高度，避免长期弯腰或者抬手作业导致的疲劳，提升装配作业的效率；在物料周转场景中，可以将台面调整到与输送线、货架层板齐平的高度，方便物料的平移转运，减少人工搬抬的劳动强度，也降低搬抬过程中工件掉落磕碰的风险。结构的静态承载能力经过受力仿真验证，在额定负载范围内，剪臂的变形量、铰接点的应力值都处于材料允许的安全区间内，不会出现长期负载下的结构塑性变形，保证长期使用的结构可靠性。
