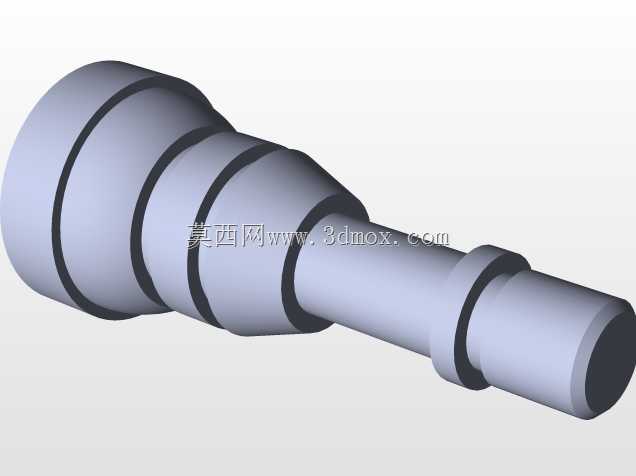

阶梯式多槽轴类传动连接构件

这类阶梯式带环槽的轴类构件，常见于中小功率传动链路的扭矩传递场景，在轻工输送设备、小型机床进给机构、通用动力输出单元中都能见到它的应用，核心作用是完成回转运动的传导，同时依托轴身的环槽结构实现轴向定位、密封件安装或是隔套的限位，避免传动过程中轴上配套零件出现轴向窜动，保障传动链路的运行稳定性。从结构设计逻辑来看，该轴采用变径阶梯布局，大直径端通常作为动力输入侧，可通过过盈配合、键连接或是联轴器对接动力输出端，大直径段的多道环槽，一部分用于安装骨架密封圈，阻断传动箱体内润滑油沿轴面泄漏，同时阻挡外部粉尘、切削液等杂质进入箱体内部破坏润滑环境；另一部分环槽用于安装轴用挡圈，对套装在轴上的齿轮、带轮、轴承等零件进行轴向位置约束，不需要额外加工螺纹或是定位台阶，就能实现零件的快速装配定位，降低装配环节的加工精度要求。轴身从大端向小端逐步收径的设计，一方面是适配不同直径的配套安装零件，满足传动链路中不同规格传动件的孔径匹配需求，另一方面也能在满足扭矩传递强度的前提下，降低轴体整体重量，减少回转过程中的不平衡量，降低高速回转时的振动幅值。从安装边界来看，大直径端的外径尺寸决定了该轴适配的安装座孔、密封件规格，小直径端的长度与直径则决定了末端输出侧的连接适配范围，轴身各段阶梯的过渡位置均采用圆角过渡，避免应力集中导致轴件在交变载荷下出现断裂失效，这也是轴类零件设计中规避疲劳损坏的核心细节。在实际建模过程中，这类轴件优先采用回转特征完成主体构建，环槽结构通过回转切除或是环形切除特征实现，各段轴径的同轴度公差需要严格控制，避免装配后出现回转偏心，导致配套轴承过早磨损、传动噪音增大的问题。这类轴件在实际选型替换时，需要重点核对各段轴径尺寸、环槽的宽度与深度、轴段总长度以及键槽位置尺寸，确保替换后能与原有传动链路的零件完全适配，不需要额外进行二次加工就能完成装配。
