五缸星型旋转活塞动力装置结构设计

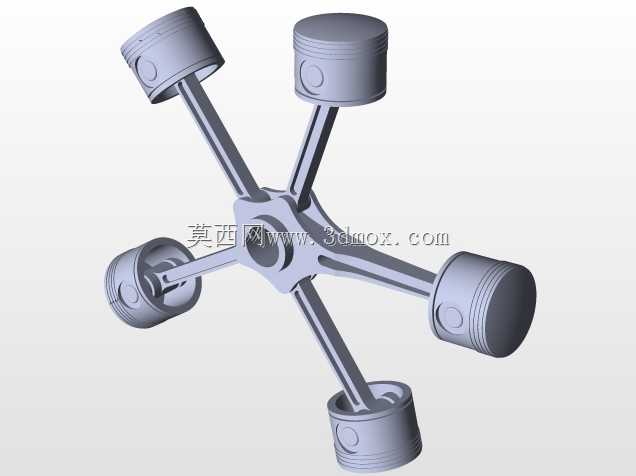

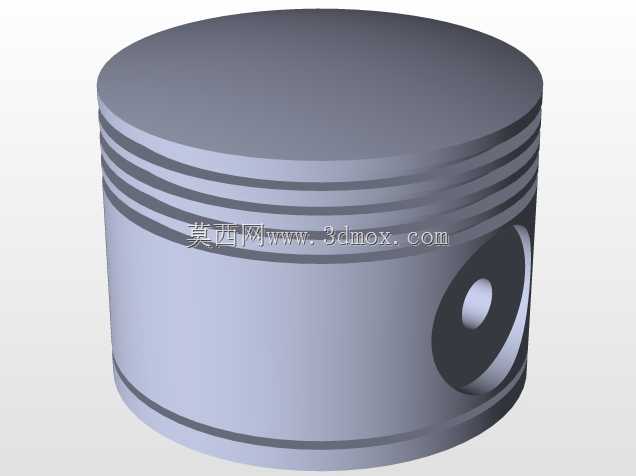

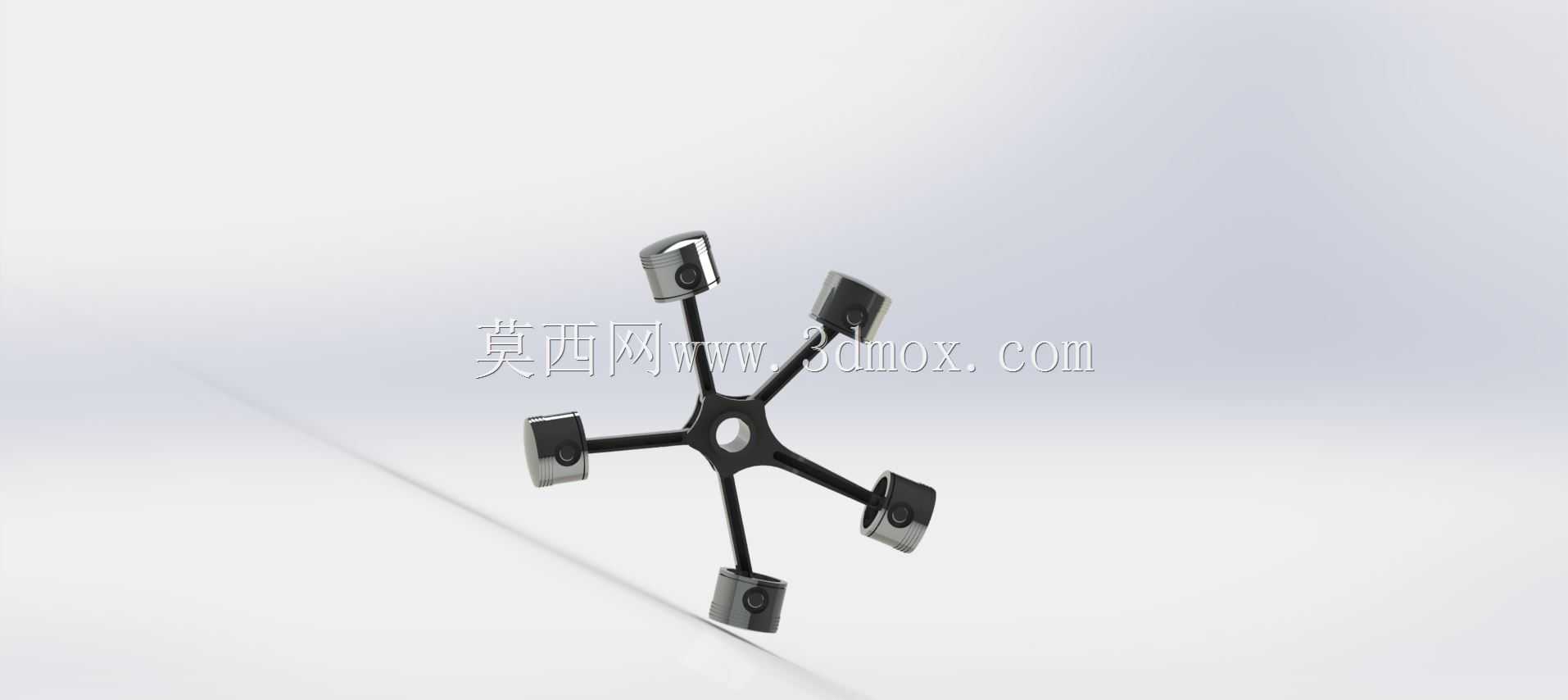

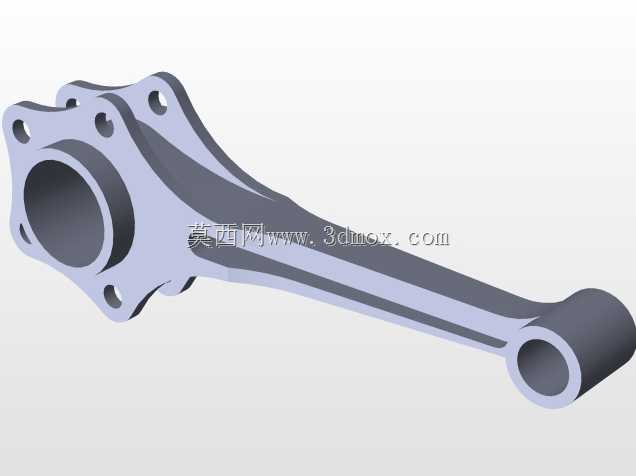

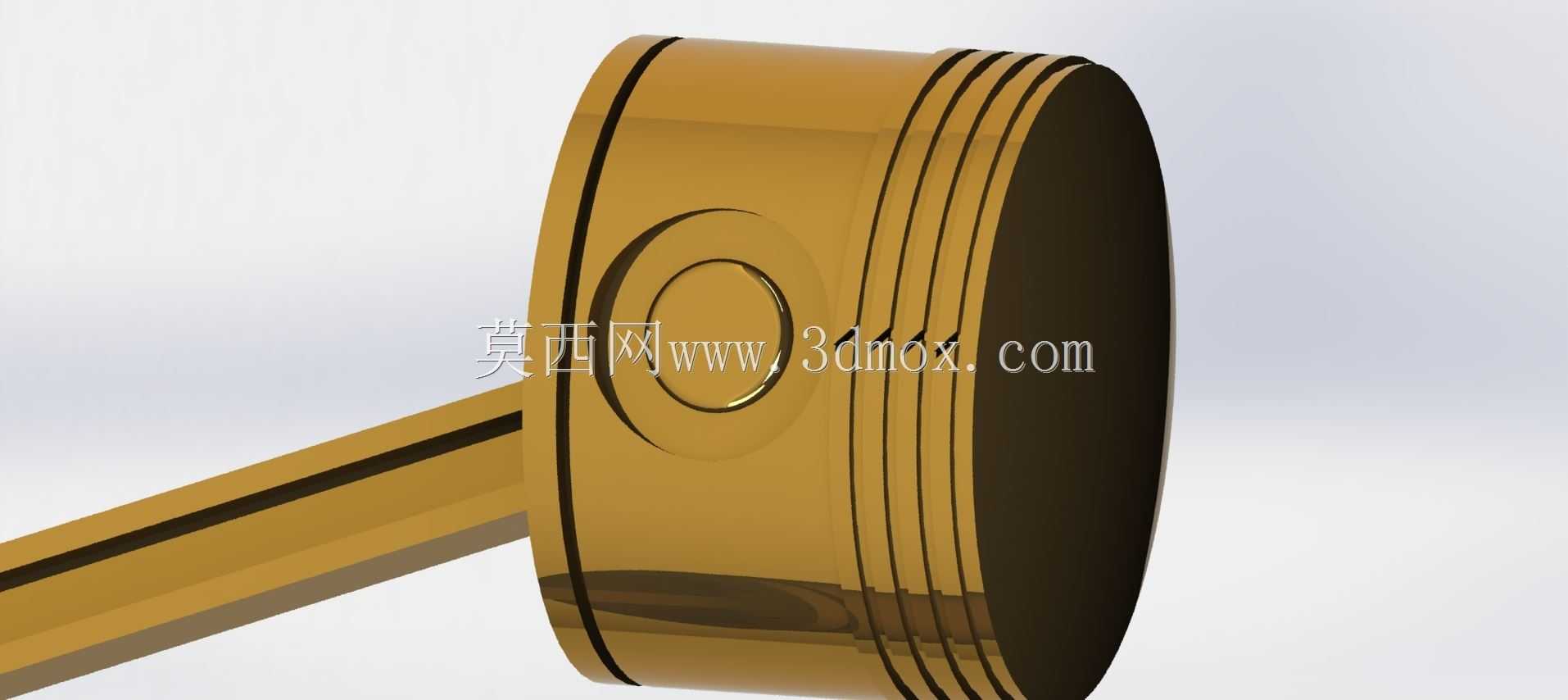

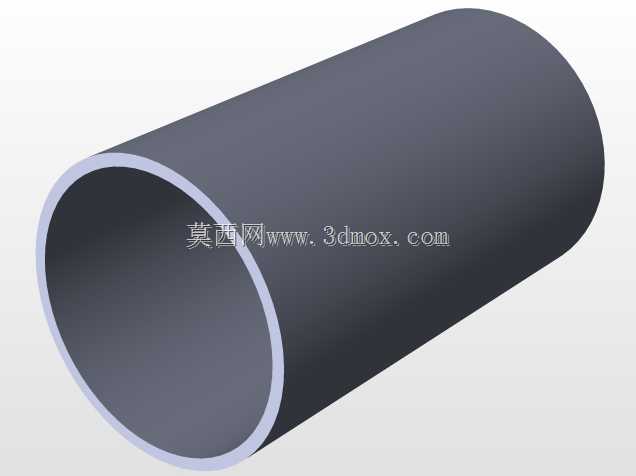

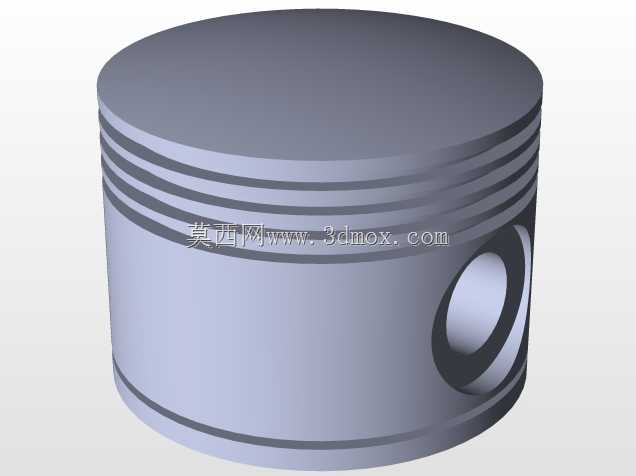

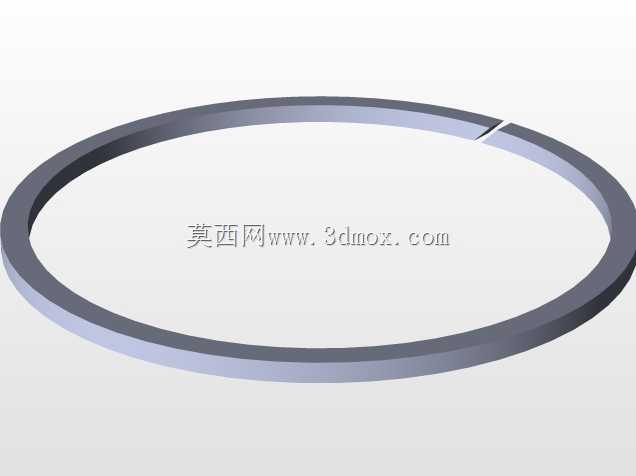

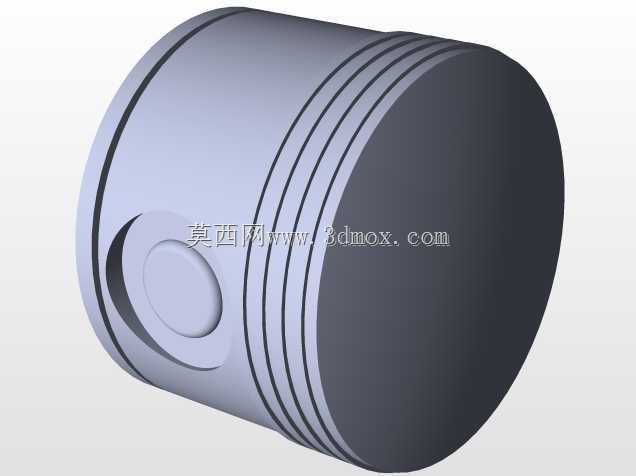

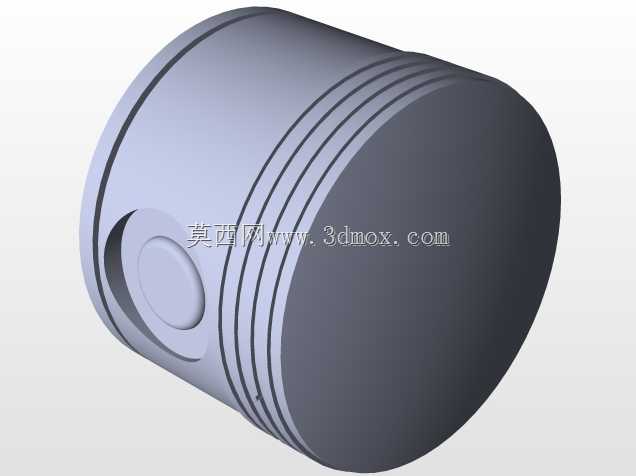

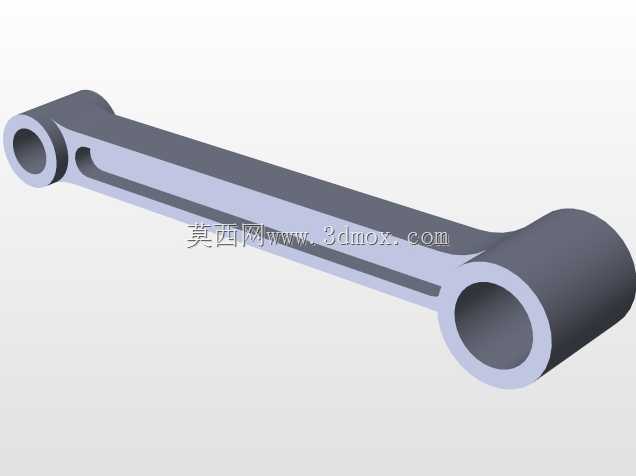

该动力装置采用五缸周向均布的星型布局，核心传动基座位于结构几何中心，五个活塞组件沿中心径向等角度排布，相邻活塞组件夹角保持72度，整体径向轮廓在同功率等级动力单元中更为紧凑，可适配对径向安装空间有严格限制的小型动力设备搭载场景，常见于轻型航空模型、小型便携发电机组、特种作业微型动力平台的动力选型参考。从功能实现逻辑来看，中心传动盘与各活塞连杆采用铰接式连接，活塞在缸套内做往复直线运动时，通过连杆将直线推力转化为中心盘的旋转扭矩，相比同缸数直列布局，该结构的动力输出脉冲更小，运转平顺性更优，五个活塞交替做功可让输出轴扭矩波动控制在更低区间，无需额外加装大质量飞轮即可满足多数工况的平稳运转要求。设计阶段优先考虑了组件的拆装维护性，每个活塞缸套与中心基座采用定位止口加紧固件的连接方式，单缸组件出现磨损或故障时，可单独拆卸对应缸体进行检修更换，无需拆解整个动力单元，大幅降低现场维护的操作难度与工时成本。各活塞组件的配重经过对称配平设计，中心传动盘的质量分布沿回转中心完全对称，高速运转时可将离心振动控制在允许阈值内，避免因动平衡问题导致的连接螺栓松动、轴承异常磨损等常见故障。安装边界方面，该结构的轴向尺寸远小于同排量直列活塞动力单元，安装法兰可直接集成在中心基座的后端面上，外接负载时可通过中心输出轴的花键结构直连，无需额外加装传动转接座，进一步压缩整套动力系统的轴向占用空间。缸套内壁与活塞环的配合间隙按照常规活塞动力的热膨胀余量设计，可适配常规矿物润滑油的润滑工况，活塞销与连杆小头的铰接处预留有润滑油道接口，可接入设备现有润滑系统实现持续压力润滑，保障高转速工况下铰接部位的摩擦损耗处于合理范围。进气与排气接口可沿各缸体外侧径向布置，不会额外增加整体结构的径向尺寸，适配小型动力设备紧凑的舱内布局要求，在做整机适配时，可根据搭载平台的散热条件，选择在缸体外壁加装散热鳍片适配风冷工况，或加工冷却水道接入液冷系统，满足不同持续功率输出场景的散热需求。
