安东诺夫AN-32飞机连接结构部件

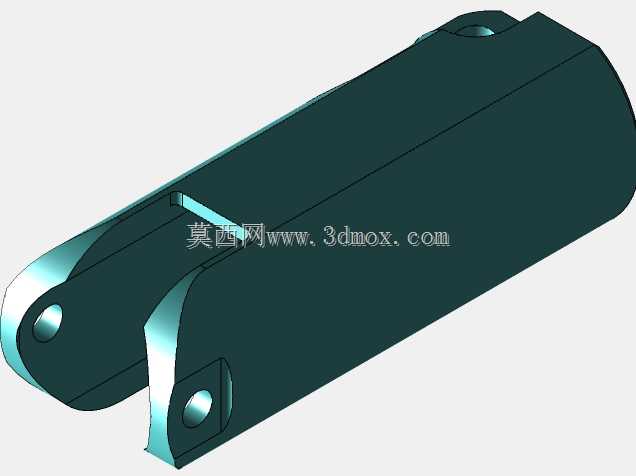

该部件为安东诺夫AN-32运输机上的承力连接构件，主要应用于机身与机载功能段的衔接装配场景，在短距起降、复杂气象飞行工况下承担载荷传递与结构定位的核心作用。从实际使用场景来看，这类构件多布置在机身中段与尾翼、起落架舱的连接区域，飞行过程中需要同时承受气动交变载荷、机身振动载荷以及起降阶段的冲击载荷，对结构强度与抗疲劳性能有较高要求。设计阶段首先围绕安装边界做了适配性考量，构件两端的带孔耳片结构完全匹配对应机身框的安装孔位，无需额外加工转接件即可完成装配，中部的腔体结构一方面用于减重，另一方面可容纳对应位置的管线敷设，兼顾结构性能与空间利用率。外形上采用流线型过渡处理，避免突出棱角带来的额外气动阻力，表面的圆弧过渡设计也能减少应力集中风险，提升构件的疲劳寿命。从安装逻辑来看，构件一端通过销轴与机身主承力框铰接，可释放飞行过程中结构形变带来的附加应力，另一端通过螺栓组与相邻功能段刚性连接，保证连接刚度，避免飞行过程中出现结构晃动。建模过程中严格遵循航空构件的设计公差要求，耳片孔的同轴度、安装面的平面度都按照航空装配标准做了参数约束，能够直接用于装配干涉检查、有限元强度校核等后续设计环节。这类构件在实际维护更换中，对尺寸一致性要求极高，建模时还原了所有安装定位特征，包括侧面的定位卡槽、端面的倒角细节，可直接用于加工工艺编制、工装夹具设计等生产环节，也能作为同类型运输机结构改型设计的参考基准，帮助设计人员快速理解这类承力构件的载荷传递路径与装配逻辑，减少前期方案论证阶段的重复建模工作量。
