航空用带内部加强筋的机翼剖面结构

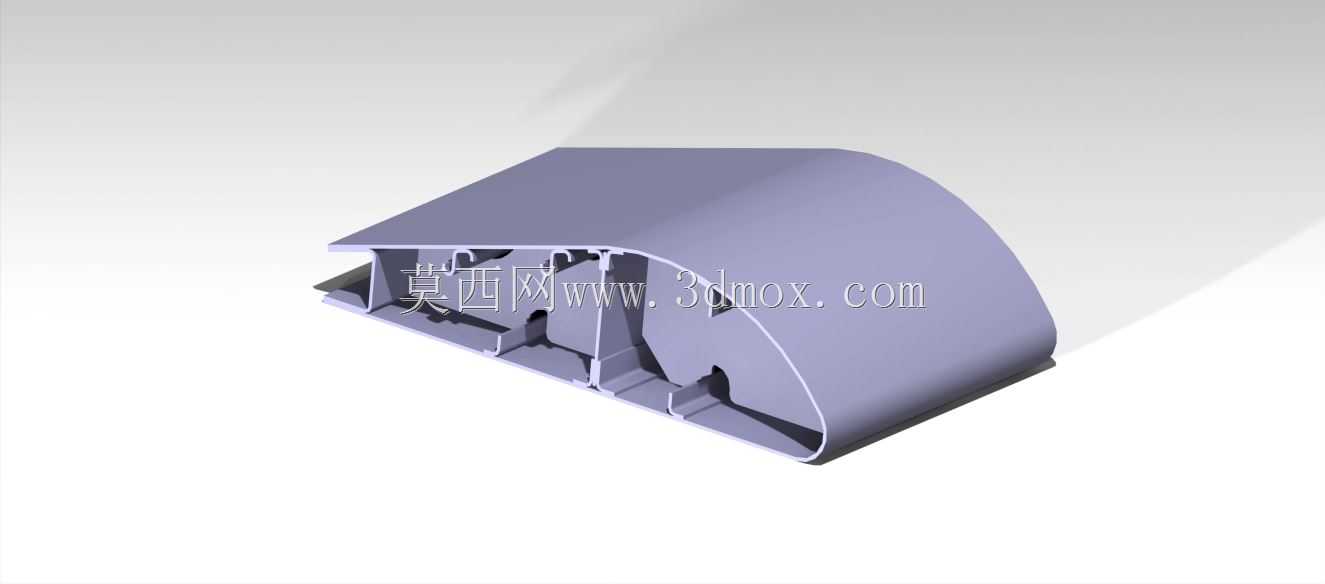

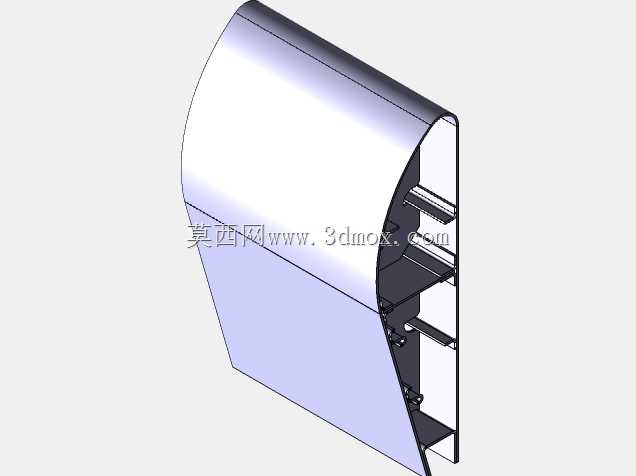

该结构为典型的低速通用航空机翼承力段剖面构型，在实际工程应用中，这类结构段常作为小型固定翼无人机、轻型通航飞机机翼的中段承力单元，承担飞行过程中的气动升力传递、机翼弯矩承载以及燃油舱边界约束的作用，部分同构型结构也会用于航模飞行器的机翼主承力段设计，适配低速飞行工况下的气动载荷需求。从结构功能特性来看，该翼型采用钝头前缘的低速高升力翼型轮廓，上翼面曲率大于下翼面，能够在较低飞行速度下获得足够的升力系数，降低失速速度，适配轻型飞行器的起降性能要求；内部设置多道纵向加强筋与腹板结构，将翼型内部腔体分隔为多个独立腔室，既可以提升翼面的抗扭刚度，避免飞行过程中翼面发生扭转变形导致的气动效率下降，也能够作为整体油箱的分隔舱壁，减少燃油晃动对机翼重心的影响，同时加强筋的排布沿翼型弯矩传递路径布置，从翼根连接端向翼梢方向逐步调整筋板厚度，在保证结构强度的前提下尽可能降低结构自重，符合航空结构轻量化的设计原则。在设计思路层面，该结构优先考虑了工艺可行性与结构效率的平衡，翼面外蒙皮采用等厚度过渡设计，前缘区域适当加厚以应对飞行过程中的鸟撞、砂石冲击等外载荷，后缘区域逐步减薄以降低结构重量，内部筋板与蒙皮采用一体化连接构型，适配复合材料一体成型或者铝合金挤压成型的加工工艺，减少后续装配的连接工作量，同时降低连接结构带来的额外重量。从安装边界来看，该结构段的根部端面设置有平直的连接法兰面，可通过螺栓连接与机身侧的机翼主梁对接，翼展方向的端面预留有蒙皮搭接台阶，可与相邻的机翼外段、襟翼安装段进行拼接，上下翼面的预设安装点位可直接固定机翼蒙皮、翼肋以及附属的航电设备支架，无需额外在结构上进行打孔加工，避免破坏主承力结构的应力连续性。在实际工况验证中，这类带内部加强筋的翼型结构能够承受3g以上的正向过载与1.5g的负向过载，满足轻型飞行器的机动飞行载荷要求，同时内部腔室的密封结构设计可直接作为燃油存储舱使用，无需额外安装燃油囊体，进一步提升机翼内部的空间利用率，结构的气动外形经过修型处理，表面光滑过渡，能够有效降低飞行过程中的摩擦阻力，提升飞行器的航程表现。
