小型航拍四旋翼无人机结构设计

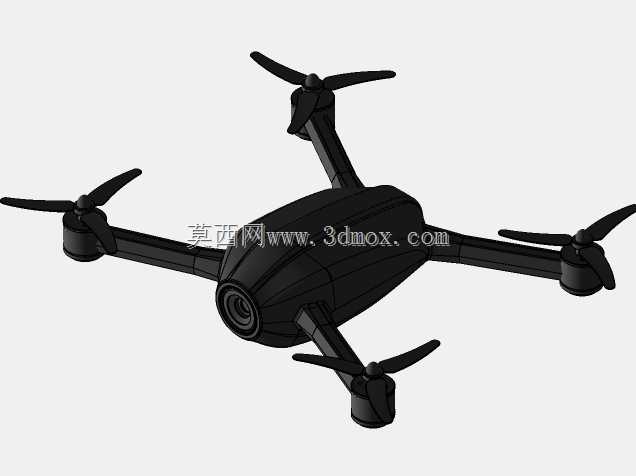

这款四旋翼飞行器的结构设计围绕消费级航拍场景展开，日常可用于户外风光拍摄、小型活动记录、低空巡检作业等场景，相比固定翼飞行器，它具备垂直起降、定点悬停的能力，不需要专用起降场地，在狭小空间内也能完成起降操作，适配普通用户的日常使用需求。从结构布局来看，采用四轴X型布局，四个机臂从中心主机身向外延伸，每个机臂末端独立安装动力单元，这种布局的优势在于动力冗余度较高，单组动力出现小幅异常时仍能维持基础飞行姿态，同时X型布局的前向视野遮挡更少，能给机头位置的航拍镜头留出充足的拍摄视角，避免机臂、旋翼进入拍摄画面。机臂采用一体化流线型设计，从机身连接处向末端逐步收窄，既可以降低飞行过程中的空气阻力，也能在保证结构强度的前提下减轻整机重量，机臂与主机身的连接位置做了圆弧过渡处理，能够分散飞行时机臂受到的振动载荷，避免应力集中导致的结构断裂问题。主机身采用椭球形流线外壳，外壳曲面从机头位置向后平滑延伸，能够有效降低飞行时的迎风阻力，机头位置预留了镜头安装舱位，镜头安装位做了下沉式设计，镜头前端突出机身下部，既可以保证前向、下向的拍摄视角无遮挡，也能在轻微碰撞时让外壳先接触障碍物，对镜头形成一定防护。机身内部预留了飞控板、电池、图传模块的安装空间，各个安装位的边界尺寸做了明确限定，电池舱位于机身重心位置，能够避免电池重量偏移导致的飞行配平问题，飞控安装位设计在机身几何中心位置，能够减少振动对飞控传感器的干扰，保证姿态检测的准确性。旋翼采用两叶螺旋桨设计，桨叶的翼型经过适配优化，在保证升力充足的前提下降低转动噪音，每个旋翼的安装位置都做了高度差设计，相邻旋翼的转动平面存在微小高度差，避免桨叶转动时出现气流干扰，提升飞行稳定性。起落结构没有采用额外的外置起落架，而是利用机臂末端的电机座下部作为支撑点，在平整地面降落时能够稳定支撑整机，同时省去了专用起落架的重量，也避免了外置起落架对下向拍摄视角的遮挡。整体结构的安装边界充分考虑了日常收纳需求，机臂的长度控制在合理范围，整机外廓尺寸紧凑，普通双肩包即可容纳携带，外壳的各个拼接位置做了卡扣式安装结构，不需要额外螺丝即可完成外壳拆装，方便日常检修内部元件。
