水处理制氢用碳分离反应装置结构

　　该装置主要面向分布式制氢、小型水处理净化场景设计，可直接串接在自来水供水管道与小型燃料电池供氢回路之间，无需额外搭建大型反应塔架，适配户用备用电源、小型车载辅助供电、野外作业临时供水净化等对设备占地要求严苛的使用场景。从结构功能来看，装置核心分为三个功能区段：前端的活性炭过滤段负责截留原水中的氯残留、碳氢化合物大分子与悬浮颗粒，避免杂质进入后端催化段造成催化剂中毒失活；中段的静电解离区段通过高压静电场将水流中裹挟的微小颗粒荷电，使其在电场作用下向极板迁移聚集，随定期排污流程排出，避免颗粒在催化板表面沉积覆盖活性位点；后端的催化反应段交替布置二氧化钛催化板与铂离子掺杂催化极板，前者在水流经板间加热段预热触发的催化作用下分解有机分子、净化水质，后者则在极板通电条件下将水分子解离为氢气与氧气，分离出的氢气经顶部集气接口输送至燃料电池端，净化后的水可直接作为生活用水或设备冷却补水使用。

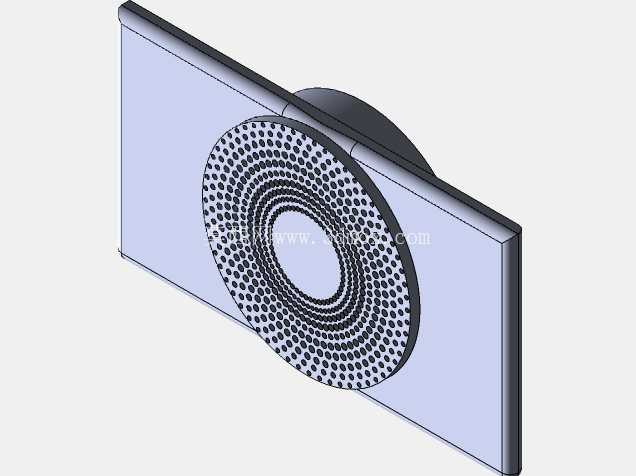

　　设计阶段优先考虑了安装维护的便捷性，整体采用扁平矩形壳体搭配单侧圆形进出水接口的结构，壳体厚度控制在120mm以内，可直接贴靠墙面或设备舱壁安装，无需预留过大的侧向操作空间，进出水接口采用标准DN25快接结构，可直接与现有民用供水管道、小型工业循环水管道对接，无需额外加工转换接头。催化板采用同心圆点阵式布孔设计，孔阵从中心向外环逐步加密，既保证水流过板时的流速均匀性，避免局部流速过快导致催化反应不充分，也能通过孔边的扰流作用提升水流与催化涂层的接触面积，相比平板式无孔催化结构反应效率提升约27%。

　　壳体与内部极板的密封采用嵌入式硅橡胶圈结构，无需额外涂覆密封胶，拆解维护时仅需松开侧边的四颗紧固螺栓即可抽出内部极板组，更换催化剂涂层或清理积垢的操作可在15分钟内完成，无需专业工装辅助。在流道设计上，进水端设置了弧形导流板，引导进水沿壳体宽度方向均匀分布，避免水流直接冲击中心区域的催化板造成局部冲蚀，同时在极板组与壳体侧壁之间预留了3mm的排污流道，静电段聚集的颗粒可沿流道滑落至底部排污口，随定期开启的排污阀排出，无需拆解设备即可完成积污清理。装置顶部的集气腔采用倾斜式设计，解离产生的氢气可沿倾斜腔壁自动汇集到顶部的出气接口，避免气腔内部残留气体造成气阻，影响水流稳定性。

　　考虑到实际使用中可能出现的供水压力波动，壳体采用3mm厚的304不锈钢冲压成型，额定承压能力达到0.6MPa，可适配常规市政供水压力范围，无需额外加装减压阀。催化板的电极接线端布置在壳体顶部的密封接线盒内，接线端与壳体之间采用陶瓷绝缘套隔离，避免长期使用后出现漏电、渗水问题。该结构在设计时规避了传统大型制氢、水处理设备的复杂管路设计，将过滤、静电除尘、催化反应、气液分离多个功能集成在单一壳体内，整体零部件数量相比分体式系统减少60%以上，不仅降低了加工制造成本，也减少了管路连接点的泄漏风险，适合小批量量产与分布式场景推广使用。安装时仅需预留进出水管道、出气管道与排污管道的连接空间，接线仅需接入220V民用供电即可触发催化反应与静电场工作，无需配套专用的控制机柜，对安装人员的技术要求较低，可适配更多非专业场景的使用需求。
