氢能制备用碳脱水过滤反应装置结构

　　该装置核心应用于分布式氢能供给场景，可对接小型燃料电池供电系统、车载氢能补给单元以及离网式清洁能源站点，承担进水预处理、杂质滤除、催化析氢的多重功能，无需搭建大型集中式制氢厂房即可完成氢气制备与水体净化的协同作业，适配野外作业站点、小型商用供电单元、家用备用电源等多种对安装空间有严格限制的场景。从结构设计逻辑来看，装置采用扁平式矩形主体搭配圆形催化反应区的布局，主体矩形板件作为流体通道的承载基体，内部蚀刻有交错的微流道，进水端接入自来水后，流道会先经过前置加热区间，该区间的加热模块采用间歇式启停控制，可将进水温度提升至催化反应的最优阈值，避免持续加热造成的能源浪费，同时流道壁面做了疏水处理，减少水体残留带来的结垢问题。

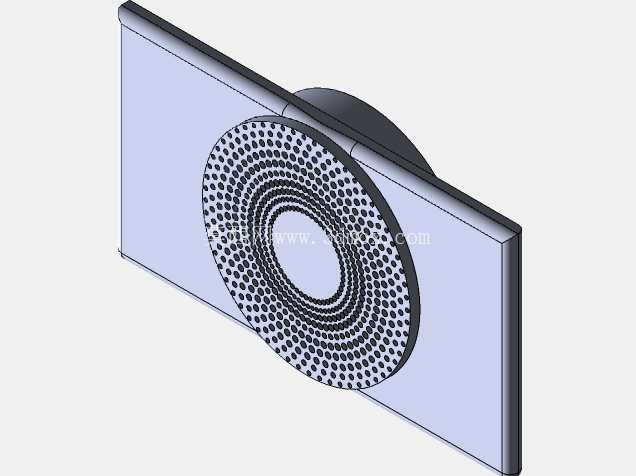

　　圆形反应区采用同心圆式多孔布局，不同圈层的孔径沿径向梯度变化，最外圈孔径最大，用于拦截进水中的大颗粒悬浮杂质，向内逐层缩小孔径，配合涂覆在孔壁的热活化催化剂完成碳氢化合物、氯、重金属颗粒的吸附分解，该区域的催化剂采用二氧化钛与铂离子掺杂配方，涂覆厚度控制在微米级，既保证催化接触面积，又避免涂层过厚堵塞流道。装置内置四组交替排布的钛基与铂涂层电极板，电极板嵌入流道的分隔区间内，通电后可在流道内形成稳定的电场，将水体中被催化剂分解出的离子向阴阳极定向迁移，完成氢氧分离，分离出的氢气通过圆形反应区背部的集气接口导出，直接接入燃料电池的进气端，净化后的水体则从装置另一侧的出水口排出，可作为生活杂用水或循环冷却水使用。

　　安装边界方面，装置整体采用薄型化设计，主体矩形板的厚度控制在较小范围，背部的圆形集气凸台高度不超过主体厚度的二分之一，安装时可直接贴靠在机柜内壁或燃料电池壳体侧面，仅需预留进出水接口、集气接口以及电极接线端的操作空间，无需额外设置大型支撑框架，接口全部采用标准快插式结构，可与常规的净水管道、氢气管路直接对接，降低现场安装的适配难度。功能特性上，装置将活性炭过滤、静电除尘、催化析氢三种功能集成在单一模块内，替代了传统制氢系统中独立的过滤器、电除尘器、反应塔等多组设备，大幅缩减了系统整体体积，运行时仅需提供小功率的供电即可维持电极电场与加热模块的工作，电流负载远低于传统电解水制氢设备，设备外壳采用耐腐工程塑料材质，可长期耐受潮湿环境与弱酸弱碱水体的侵蚀，内部易损的催化涂层模块采用可抽拉式结构，后期维护时无需拆解整个装置即可完成催化剂模块的更换，降低运维成本。

　　在流道设计上，进水在装置内的流路采用S型折返设计，延长水体与催化剂、电极板的接触时间，保证杂质滤除率与析氢效率，同时流道的转角处做了圆弧过渡处理，避免流道内出现死水区域造成杂质沉积堵塞，圆形反应区的多孔结构采用等距排布，保证各个区域的水流速度均匀，避免局部流速过快导致催化反应不充分，或是流速过慢造成杂质堆积。
