尾翼稳定型小型火箭弹结构设计

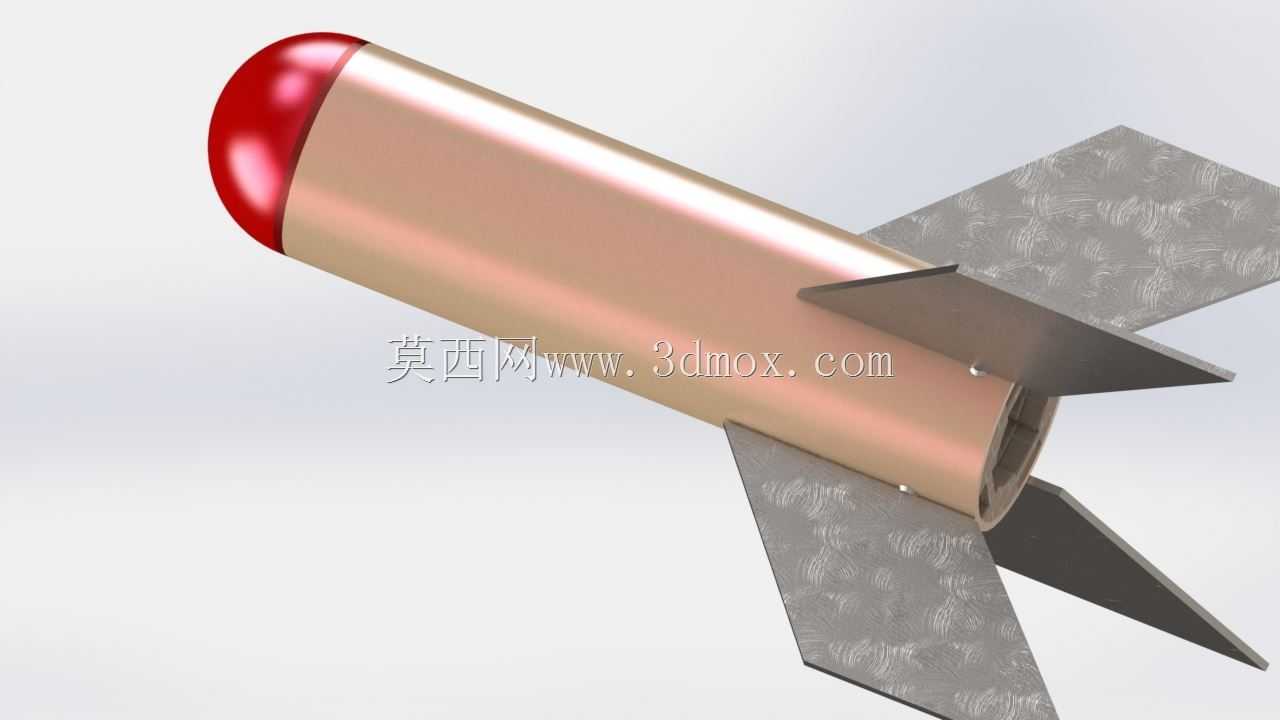

该结构为尾翼稳定式小型火箭弹主体结构，在近程面打击装备、靶机模拟标靶、教学演示教具等场景中均有对应适配的结构参考价值。从气动布局设计来看，头部采用圆弧钝头整流罩结构，能够在亚声速飞行阶段有效降低头部激波阻力，整流罩与圆柱形弹身采用平滑过渡衔接，避免截面突变带来的气动干扰，弹身主体采用等直径圆柱构型，既可以最大化利用内部腔体空间装填动力段、战斗部或导引模块，也能简化弹体加工工序，降低筒体卷制或车削加工的工艺难度。尾部采用四片对称布置的后掠式稳定尾翼，尾翼平面带有一定后掠角，能够在飞行过程中提供足够的稳定力矩，避免弹体出现滚转发散或俯仰失稳，尾翼与弹身采用插接式安装结构，安装时需保证四片尾翼的安装角误差控制在极小范围内，避免产生不对称气动力导致弹道偏移。从尺寸边界来看，弹身整体长径比控制在合理区间，既不会因为长径比过大导致弹体结构刚度不足，也不会因为长径比过小导致飞行阻力过高，尾翼展开后的最大外径小于常用发射筒的内膛直径，能够满足筒式发射的装填入膛要求，尾翼在储存状态下可贴合弹身折叠，出膛后依靠气动力或弹性结构自动张开到位。设计过程中优先考虑了结构的工艺适配性，弹身筒体可采用薄壁金属材料旋压成型，整流罩可采用非金属材料注塑或金属材料冲压成型，尾翼可采用板材冲压后铆接固定在弹身尾部的连接环上，各部件之间的连接采用台阶定位加胶接或铆接的方式，既保证连接强度，也能控制整体结构重量。在结构强度校核层面，弹身筒体需要承受发射阶段的瞬时过载，因此壁厚设计需要兼顾轻量化和强度要求，尾翼根部需要做圆弧过渡处理，避免飞行过程中气流长期冲刷导致根部出现应力集中断裂，头部整流罩与弹身的连接位置需要设置定位止口，保证装配后整体同轴度满足气动设计要求，避免出现头部偏斜带来的气动偏心问题。该结构的建模过程中，对各部件的装配间隙做了合理预留，能够直接用于3D打印验证、气动仿真模型搭建或者教学演示结构展示，对应的结构参数也可根据实际使用场景的射程、载荷需求做等比例缩放调整。
