齿轮箱装配定位工装结构设计

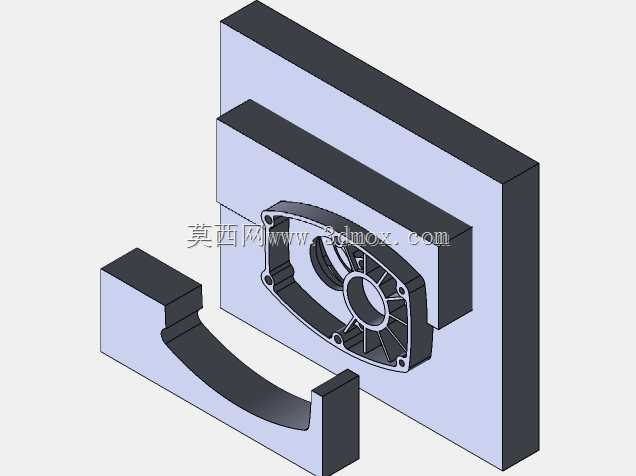

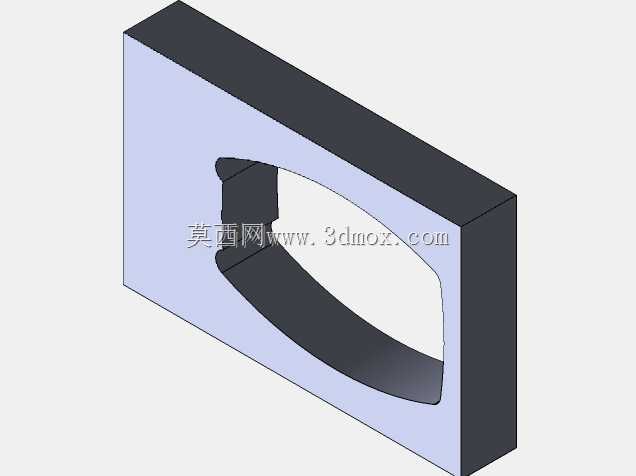

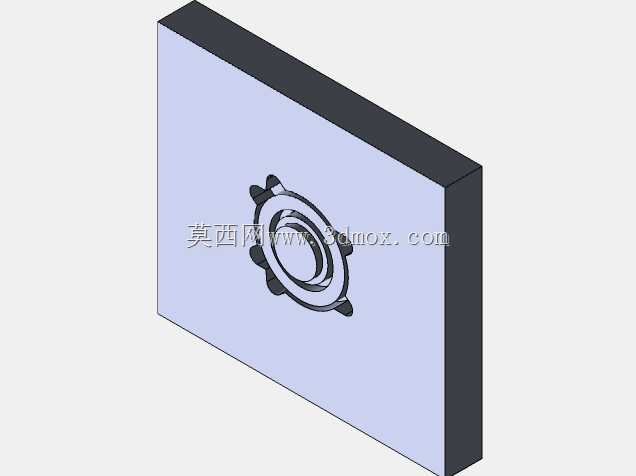

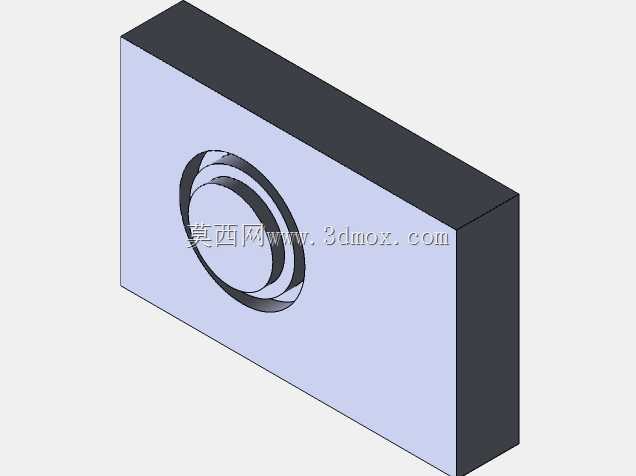

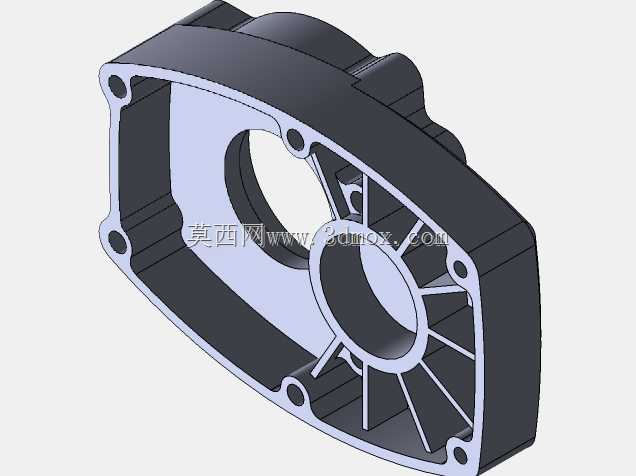

在齿轮箱的批量装配、部件检修以及壳体二次加工工序中，这类定位工装是产线工位上不可或缺的辅助结构，它的核心作用是在作业过程中对齿轮箱壳体以及待装配的端盖类部件提供稳定的支撑与精准的位置约束，避免装配过程中部件移位导致的轴承同轴度偏差、密封面贴合不严、螺栓孔对位错位等常见装配缺陷。从结构设计逻辑来看，这套工装采用了分体式的支撑布局，后侧的立式靠板作为主要的定位基准面，加工时需要保证靠板平面的平面度公差控制在0.05mm以内，与底部支撑面的垂直度公差不超过0.03mm，这样才能保证齿轮箱壳体靠装后，其主轴安装孔的轴线处于水平状态，方便作业人员进行轴承压装、齿轮啮合间隙调整以及端盖螺栓的对称紧固操作。前侧的弧形支撑托块是针对齿轮箱壳体下部的弧形轮廓做的仿形设计，托块的支撑弧度与壳体下部的安装止口弧度完全匹配，接触区域做了2mm的倒角处理，避免壳体吊装放置时刮伤工件表面的涂装或者加工面，托块与底座之间采用可拆卸的螺栓连接，后续如果适配同系列不同规格的齿轮箱壳体，只需要更换对应弧度的托块即可，不需要重新加工整套工装，能够有效降低多品种小批量生产场景下的工装制造成本。工装的整体安装边界需要适配现有装配工位的工作台尺寸，整套工装的底座采用厚度20mm的Q235钢板焊接后去应力处理，避免长期承重后出现形变导致定位精度丢失，立式靠板的高度根据齿轮箱壳体的轴向尺寸设计，保证靠板能够完全覆盖壳体后侧的定位基准面，不会出现局部悬空导致的装夹受力不均。在实际使用场景中，这套工装不仅可以用于装配工序，在齿轮箱完成装配后的空载跑合测试环节，也可以作为齿轮箱的固定支架使用，只需要在靠板对应位置预留出输入轴、输出轴的过孔，就可以直接连接测试台架的驱动电机与负载设备，不需要额外设计制作测试专用的固定支架，提升了工装的复用率。设计过程中还考虑了作业的操作便利性，工装的支撑高度设置在距离工作台面850mm的位置，刚好匹配站立作业的操作高度，作业人员不需要弯腰或者抬手就可以完成所有螺栓紧固、间隙测量的操作，能够有效降低长时间作业的疲劳强度。工装的所有棱角位置都做了R3的圆角处理，避免吊装工件过程中磕碰划伤操作人员，同时在底座的四个角位置设计了M12的安装螺栓孔，可以直接将工装固定在工作台或者T型槽平台上，避免装配过程中工装受力移位。
