2018款变速箱齿轮传动结构三维设计

　　在商用车动力总成匹配、工程机械行走系统改造、小型农用机械动力适配等场景中，变速箱作为动力输出端的核心调节部件，直接决定了整套动力系统的工况适配能力与负载输出稳定性。这套变速箱结构的设计，首先围绕多工况扭矩输出需求展开，针对低速重载爬坡、中速匀速作业、高速轻载转场三类典型使用场景，匹配了对应齿数比的齿轮啮合副，每一组齿轮的啮合间隙都经过反复校核，避免负载突变时出现打齿、脱档的问题。从实际安装适配角度出发，设计阶段就充分考虑了与常见柴油动力单元、电机驱动单元的对接边界，输入轴的轴径、键槽尺寸、伸出长度都预留了通用化的适配余量，不需要额外加工转接法兰就能直接对接多数常规动力输出端，输出端的连接法兰也匹配了行业通用的传动轴连接尺寸，

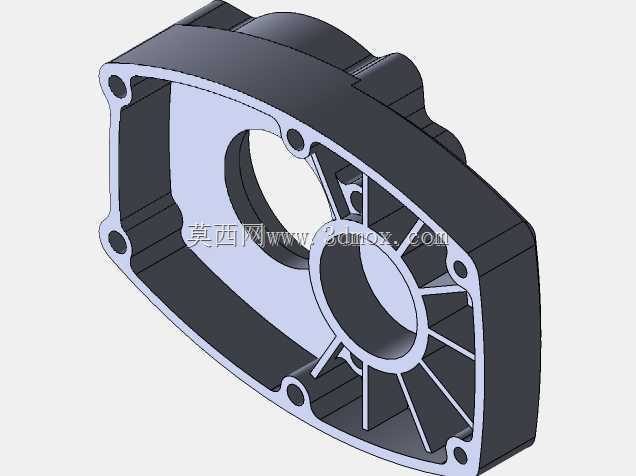

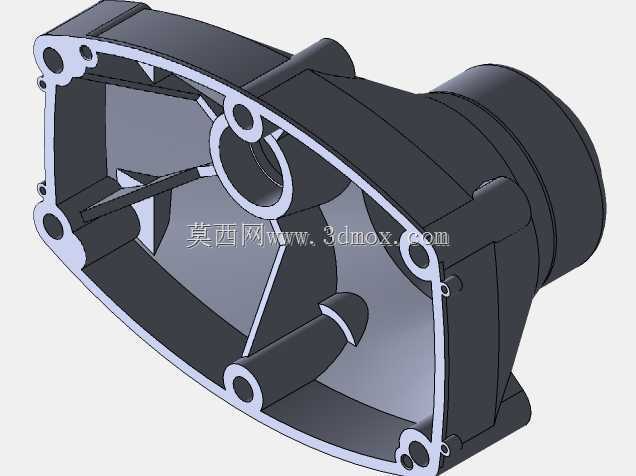

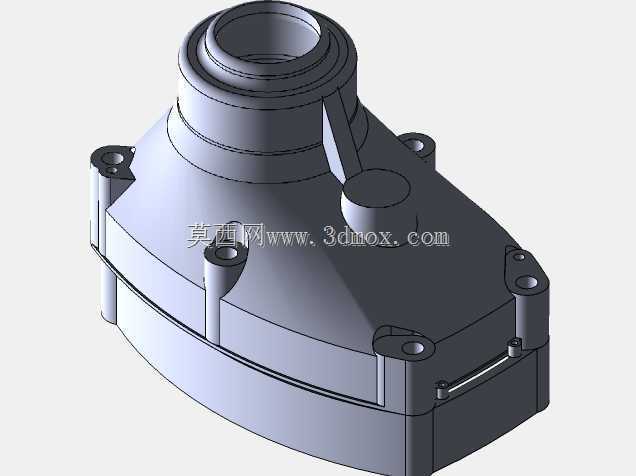

　　能直接适配不同规格的传动连接件，减少现场改装的加工工作量。箱体的外形设计采用了加强筋错落布置的结构，在齿轮啮合受力集中的轴承座位置，额外增加了局部壁厚与放射状加强筋，既能够承受齿轮传动过程中产生的径向、轴向交变载荷，避免箱体长期受力出现形变导致齿轮啮合错位，也能控制整体箱体的重量，不会因为过度加厚壁板导致整套结构自重超标，影响整机的重量分配。内部的润滑通道设计贴合齿轮运转的甩油路径，在箱体底部预留了足够的储油空间，齿轮运转时带起的润滑油能够顺着内壁的导流槽顺利到达每一处轴承位置与齿轮啮合面，不需要额外加装复杂的强制润滑管路，就能保证持续运转过程中的润滑效果，降低日常维护的复杂度。换挡机构的布置充分考虑了操作行程与档位清晰度，

　　拨叉的滑动导轨做了耐磨结构设计，档位定位的凹槽深度经过反复调整，既保证换挡时的吸入感，避免行驶或作业过程中出现跳档问题，也不会因为定位阻力过大导致换挡操作费力。在安装固定点位的设计上，箱体底部的四个安装支脚采用了等强度设计，每个支脚的安装孔位都做了沉头处理，配套的固定螺栓能够完全沉入支脚内部，不会出现螺栓突出干涉周边部件的问题，支脚的位置尺寸也匹配了常见的动力舱安装机架标准，安装时不需要重新打孔适配，直接就能固定在常规的安装机架上。整套结构的内部空间排布非常紧凑，在容纳全部变速齿轮组、换挡机构、轴承组件的前提下，尽可能压缩了箱体的横向与纵向尺寸，能够适配空间比较局促的动力舱安装场景，不会因为体积过大与周边的散热管路、线束、

　　操控部件产生干涉。针对日常维护的需求，箱体侧面预留了观察窗位置，能够不用拆解箱体就直接观察内部齿轮的磨损情况与润滑油液位，底部设置了磁吸式放油螺塞，能够吸附润滑油中混杂的金属磨屑，减少磨屑对齿轮啮合面的磨损，延长整套结构的大修周期。从传动效率的角度来看，每一级齿轮的螺旋角、压力角都经过优化匹配，在保证承载能力的前提下尽可能降低啮合过程中的能量损耗，动力从输入轴传递到输出轴的过程中，机械损失控制在较低水平，能够有效降低动力传输过程中的能耗，提升整套动力系统的运行经济性。
