卧式加工中心用多工位定位装夹夹具

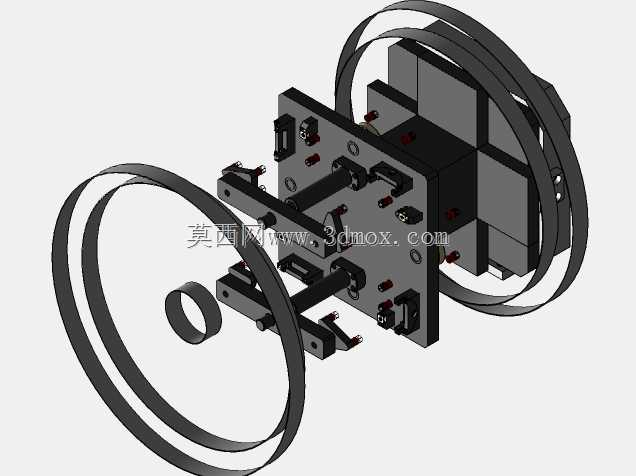

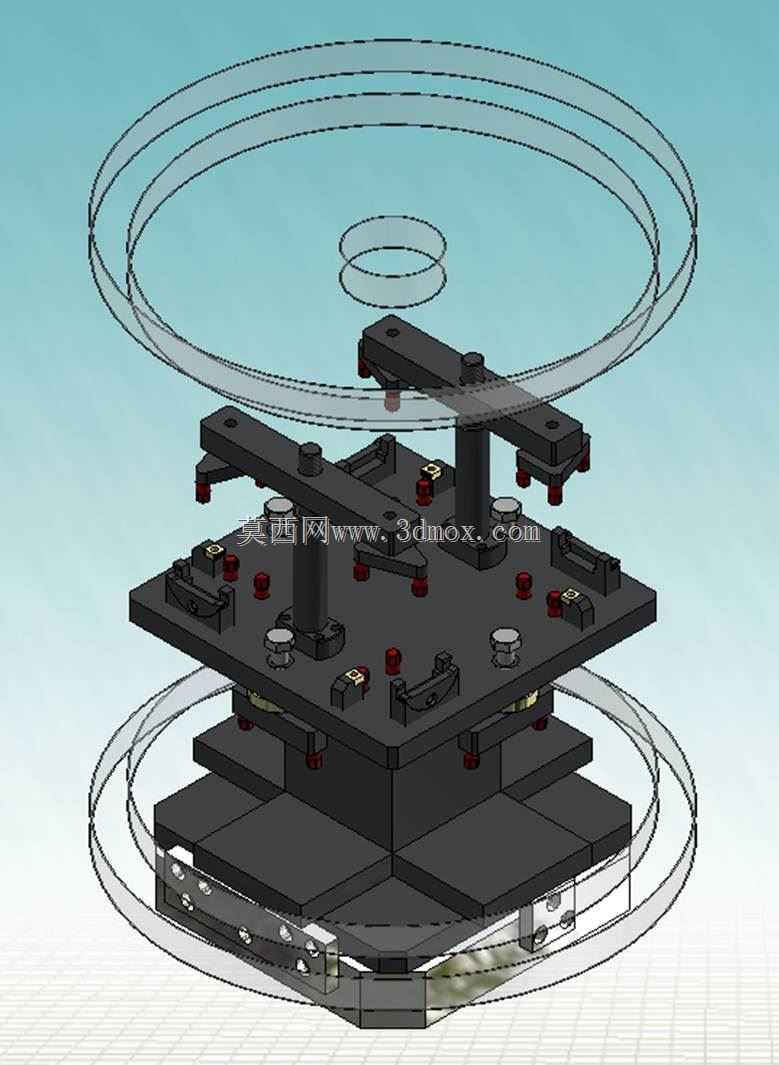

这套夹具主要适配卧式加工中心的批量零件加工场景，针对盘类、小型壳体类零件的多面加工需求设计，可在单次装夹后完成零件多个方位的铣削、钻孔、镗孔工序，减少重复装夹带来的定位误差，同时压缩工序间的工件拆装周转时间，适配中小批量零件的柔性加工需求。夹具整体采用分层堆叠式结构设计，底部设置带定位销孔的安装基板，可直接匹配卧式加工中心工作台的T型槽间距，安装时通过内六角螺栓配合定位销完成与工作台的刚性连接，基板下方预留的排屑间隙可让加工过程中产生的铁屑随切削液直接冲入机床排屑槽，避免积屑堆积影响定位精度。中部承载层设置多组独立的装夹工位，每个工位搭配可调节的杠杆式压块与定位支承钉，压块的压紧行程可根据待加工零件的高度差进行微调，支承钉的端面经过淬火处理，耐磨性能优异，可长期承受装夹压力与切削振动带来的载荷，不会出现凹陷变形导致的定位偏移。上部的回转导向结构可配合机床的工作台分度功能，在工位切换时保证各装夹位置的同轴度误差控制在0.02mm以内，避免分度转位后出现加工尺寸超差的问题。设计过程中优先考虑了装夹操作的便捷性，所有压紧旋钮的操作位置都预留了足够的扳手操作空间，操作人员无需探身到机床内部深处即可完成所有工位的工件装夹与拆卸，降低操作过程中的安全隐患。夹具的所有外露棱边都做了倒角处理，避免拆装工件时划伤操作人员手部，同时切削液喷淋方向不会被结构件遮挡，可直接冲到加工区域，保证刀具冷却充分，延长刀具使用寿命。针对不同规格的零件加工需求，这套夹具的压块与定位支承都可快速更换，无需整体拆卸夹具基板，只需更换对应规格的定位元件即可适配同系列不同尺寸的零件加工，大幅缩短换产调试的时间。夹具整体的刚性经过有限元校核，在满工位装夹、大切削参数加工的工况下，结构变形量控制在0.01mm以内，可满足精加工工序的精度要求，不会因为切削振动导致工件表面出现振纹，有效提升加工后的零件表面质量。
