V型六缸汽车动力总成结构设计

　　在乘用车动力系统的开发流程中，V型六缸动力单元的结构设计始终是兼顾动力输出平顺性与机舱布局紧凑性的核心方案，不同于直列六缸机型的纵向长度占用，V6布局将两列气缸以60度夹角对称排布，能够在有限的发动机舱横向空间内完成六缸排量的布置，同时抵消一阶与二阶往复惯性力，从根源上降低动力输出过程中的整机振动，这也是中大排量乘用车、轻型商用载具长期采用该结构的核心原因。从实际应用场景来看，这类动力单元既可以适配前置后驱的豪华乘用车，匹配多挡位自动变速箱实现持续平顺的动力输出，也可经过针对性调校后用于小型船舶的舷内动力、固定式发电机组的动力源，覆盖交通出行、应急供电、小型作业设备等多个场景的动力需求。

　　本次完成的结构设计，首先围绕V型夹角的核心参数展开布局，两列气缸的夹角设定充分考虑了整机宽度、进气歧管布置空间与排气系统的走管边界，避免夹角过小导致的两列缸盖部件安装干涉，也规避夹角过大带来的整机宽度超标问题，确保动力单元能够适配多数常规乘用车的前舱安装点位。缸体部分采用集成式设计思路，将主油道、冷却水道直接在缸体结构中成型，减少外接管路的数量，降低长期运行过程中的渗漏风险，曲轴支撑采用跨距均匀的主轴承座布局，每个轴承座的紧固螺栓点位都经过受力校核，能够承受高转速下曲轴往复运动带来的交变载荷，避免长期运行出现的轴瓦偏磨、缸体变形问题。

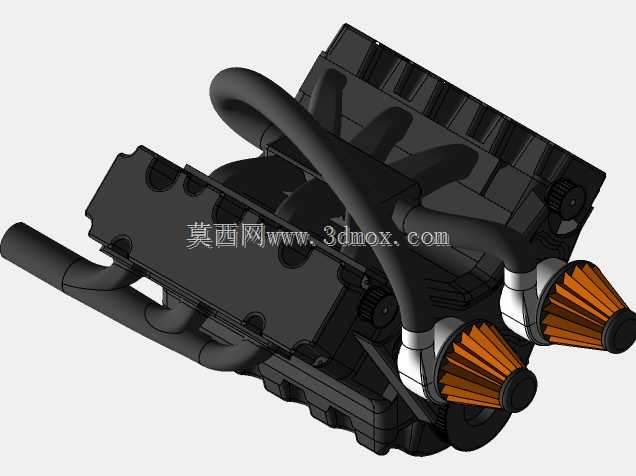

　　进排气系统的设计上，两侧独立的进气通路搭配锥形高流量空滤结构，能够在高转速工况下为每个气缸提供充足的进气量，减少进气阻力带来的充气效率损失，空滤的安装位置预留了足够的维护拆卸空间，日常保养时无需拆解周边管路即可完成滤芯更换。排气歧管采用等长走向设计，每个气缸的排气通路长度保持一致，避免排气脉冲相互干扰导致的排气背压升高，同时排气接口的法兰位置统一对齐，方便后续匹配三元催化、消声总成等后处理部件，满足不同排放等级的改装与配套需求。

　　从安装边界来看，整机的悬置安装点位分别布置在缸体两侧与变速箱连接端的下部，三个核心悬置点的位置形成稳定的三角支撑结构，能够有效过滤动力运行过程中的振动传递到车架，悬置点位的安装孔位采用通用化尺寸设计，可以适配不同车型的悬置软垫结构，减少配套适配的改造成本。整机的上部预留了气门室盖、点火线圈、机油加注口的安装空间，所有外接附件的安装面都做了平面度公差预留，确保密封件安装后不会出现渗漏，下部油底壳的结构采用深浅槽设计，在车辆急加速、急减速以及大角度倾斜的工况下，依然能够保证机油泵的吸油口始终浸没在机油液面以下，避免润滑系统断油导致的机件磨损。

　　设计过程中充分考虑了整机的装配工艺性，所有内部部件的装配顺序都按照实际生产的装配流程做了避让设计，比如活塞连杆组的安装空间足够让工装从缸体下部伸入完成连杆螺栓的紧固，缸盖螺栓的紧固点位周边预留了扭矩扳手的操作空间，不会出现螺栓无法按规定扭矩拧紧的问题。冷却系统的水道采用环绕式布局，冷却液从缸体一侧进入后，会分别流经两列气缸的外壁，再上行进入缸盖的冷却腔，带走燃烧室、气门座圈周边的高温，最后从缸盖前端的出水口集中流出，确保各个气缸的工作温度保持一致，避免因冷热不均导致的缸体变形、气缸磨损不均问题。润滑系统的油路设计覆盖了所有需要压力润滑的摩擦点位，曲轴轴颈、凸轮轴轴颈、连杆大头都设置了专用的机油喷孔，在缸筒内部还设置了活塞冷却喷嘴，高负荷工况下可以直接将机油喷射到活塞内腔，降低活塞的工作温度，避免活塞过热出现拉缸故障。

　　对于结构设计从业者而言，这类V型动力单元的建模过程需要重点关注各个子系统的空间避让，比如转向助力泵、发电机、空调压缩机等附件的驱动皮带轮布局，需要和曲轴皮带轮保持在同一平面，同时预留皮带张紧轮的安装与调整空间，避免皮带运行过程中出现偏磨、跳齿问题。整机的电气部件走线槽也在结构上做了预留，所有传感器的安装点位都靠近对应的检测位置，比如曲轴位置传感器布置在飞轮端的信号盘周边，凸轮轴位置传感器布置在气门室盖前端，水温传感器布置在缸盖出水位置，确保检测数据的准确性。整个结构的所有配合面都按照机械加工的公差要求做了预留，既不会因为间隙过大导致密封失效，也不会因为间隙过小导致装配困难，完全可以作为动力系统开发、教学演示、结构改装参考的三维结构依据。
