机用虎钳装夹铸造件数控加工场景

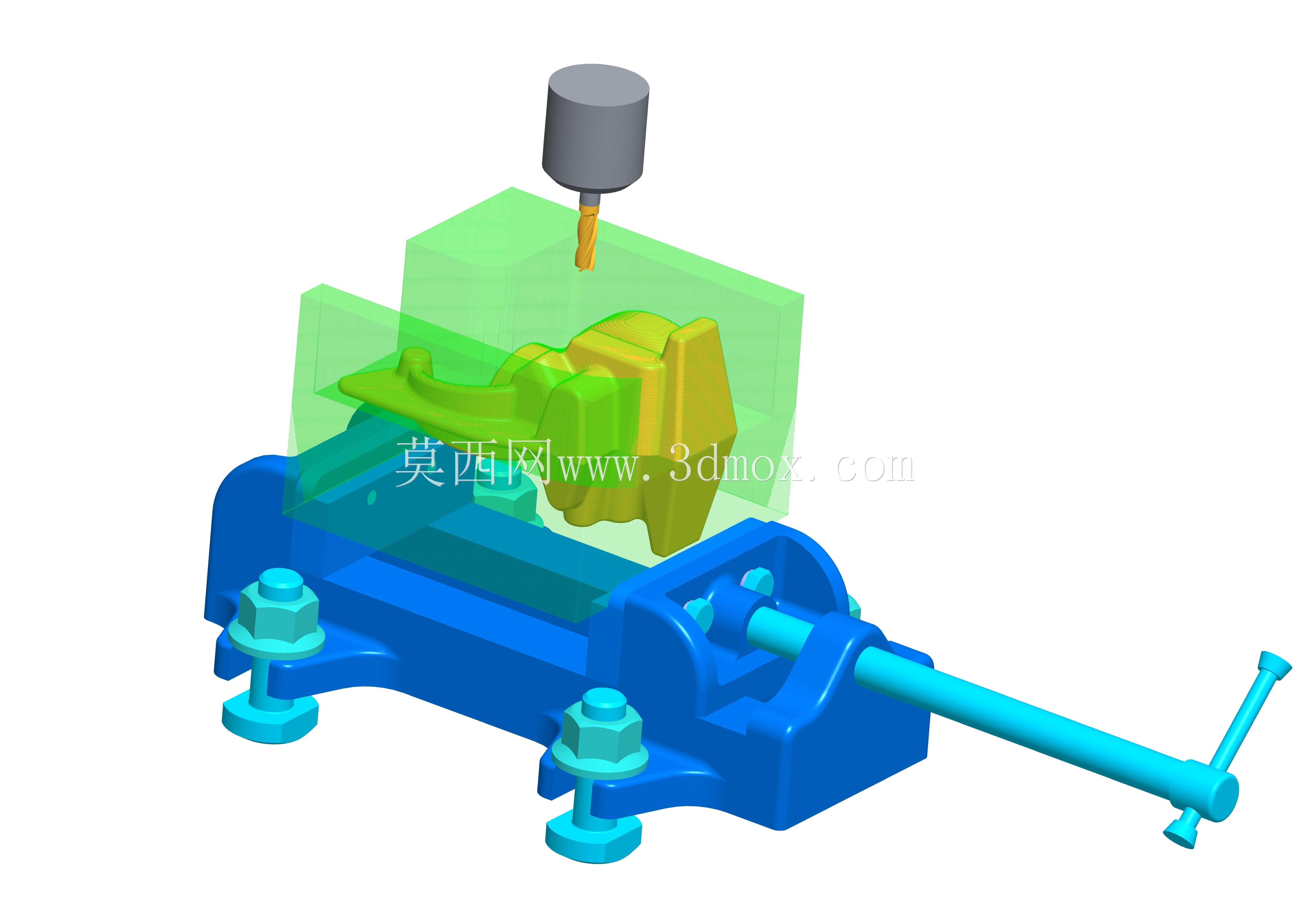

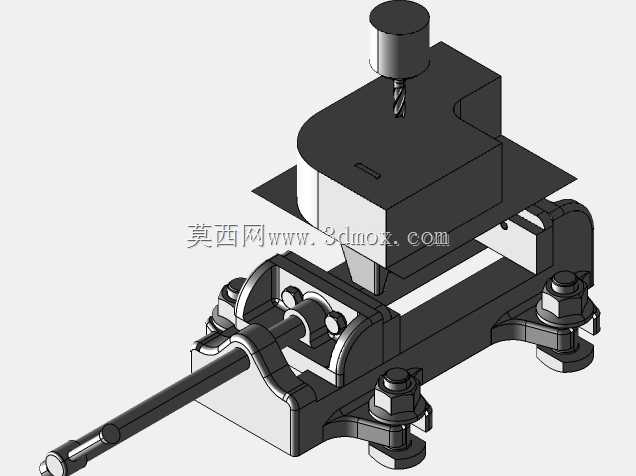

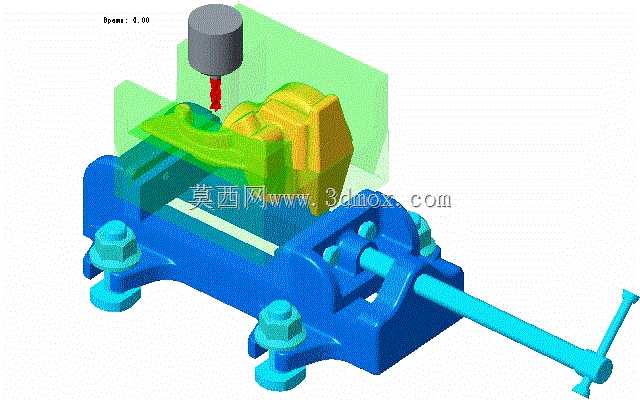

这套三维结构呈现的是车间数控铣削工序里最常见的装夹加工状态，核心装夹元件为机用平口虎钳，被加工对象是异形铸造毛坯件，整体还原了实际加工时的装夹定位、刀具对位的完整工况。从结构设计逻辑来看，虎钳的固定钳身通过底部四个内六角螺栓与机床工作台T型槽锁紧，安装时需保证固定钳口与机床X轴进给方向的平行度误差控制在0.02mm以内，避免装夹偏差导致加工余量不均；活动钳身通过梯形丝杠传动实现开合，丝杠端部的摇臂结构预留了足够的操作空间，操作人员在机床防护门外侧即可完成工件的夹紧与松卸，无需探身进入加工区域，符合机床操作的安全规范。被加工的铸造件属于异形壳体类毛坯，外形无规则定位基准，装夹时依靠虎钳钳口的夹持力固定，同时在毛坯下方设置了等高垫铁，保证加工区域悬空，避免铣削过程中刀具触碰钳身或垫铁；图中半透明绿色区域为加工时的安全防护边界，提示编程时需将刀具运动范围控制在该区域内，防止超程撞机。从实际应用场景出发，这类装夹方案广泛用于中小批量铸造零件的粗铣、半精铣工序，无需设计专用夹具，依靠通用虎钳即可完成装夹，能大幅缩短生产准备周期，适合多品种小批量的机加工生产模式。设计这套三维模型时，重点还原了虎钳各运动部件的装配关系，包括丝杠与螺母副的配合间隙、钳口的防滑齿结构、螺栓的锁紧位置，同时模拟了立铣刀的进刀位置，刀具直径与加工余量的匹配关系符合实际铣削参数选择逻辑，可直接用于数控编程教学、装夹方案验证场景。从安装边界来看，虎钳整体闭合状态下的长度、宽度、高度尺寸适配常规立式加工中心的工作台行程，夹持范围覆盖该类中小型铸造件的外形尺寸，夹紧力可通过摇臂的扳动力度调节，既保证加工过程中工件不发生位移，又避免夹紧力过大导致铸造毛坯变形。模型中还还原了铸造毛坯的分型面残留、浇口余料结构，完全贴合实际生产中毛坯的真实状态，而非理想化的规整零件，能帮助编程人员提前预判毛坯与刀具、夹具的干涉风险，减少现场试切的调整时间。
