数控车床用回转顶针对撞机结构

项目分类:3D模型 发布时间:2021-08-28 ID:245885

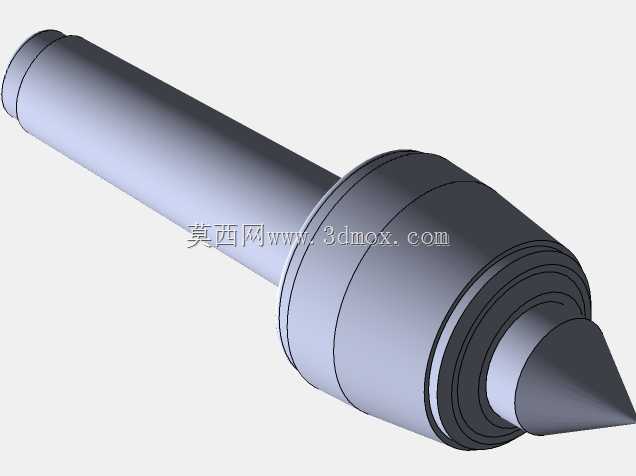

  • 数控车床用回转顶针对撞机结构

在轴类零件的车削、磨削加工场景中,这类回转顶针结构是机床尾座端的核心承载部件,主要用于配合主轴卡盘完成长轴类工件的两端定位装夹,抵消加工过程中切削力带来的工件挠曲变形,保障加工过程的同轴度与尺寸稳定性。不同于固定顶尖的滑动摩擦结构,这款内置回转轴承的顶针结构,能够在工件高速旋转时跟随工件同步转动,大幅降低顶尖与工件中心孔之间的摩擦温升,避免工件中心孔烧损、顶尖磨损过快的问题,适配高转速、大走刀量的粗精加工工况。从结构设计来看,整体采用阶梯轴式布局,尾端的直柄段为安装定位基准,可直接插入机床尾座的莫氏锥孔或直柄安装孔内,安装时需保证柄部与尾座孔的配合面清洁无磕碰,避免安装偏心带来的工件跳动超差;中间的加粗壳体段内部集成了轴承组与密封结构,轴承组采用径向推力组合配置,既可以承受工件装夹时的轴向顶紧力,也能承受切削过程中产生的径向切削载荷,壳体外侧的阶梯结构同时作为密封件的安装定位面,阻挡加工过程中的切削液、金属切屑进入轴承内部,延长内部构件的使用寿命;前端的锥头采用60度标准顶尖锥角,与工件端面上预制的60度中心孔完全贴合,锥头部分做了硬化处理,表面硬度满足长期与工件中心孔摩擦接触的耐磨要求。在实际选型适配时,需要根据加工工件的最大重量、切削参数选择对应规格的顶针,安装前需确认尾座套筒的内孔直径、锥度与顶针柄部匹配,顶紧工件时的轴向力需要控制在合理范围,既要保证工件装夹稳固不打滑,也不能顶紧力过大造成工件弯曲变形、顶针轴承过载损坏。日常使用中,需要定期检查顶尖锥头的磨损情况、壳体的转动顺畅度,若出现转动卡滞、锥面磨损凹痕时需要及时更换内部轴承或整体更换顶针,避免影响工件加工精度。这类结构的三维建模过程中,需要重点保证各段轴的同轴度公差、锥面的角度公差,内部轴承安装位的尺寸精度要符合对应轴承的安装配合要求,密封槽的尺寸要匹配标准密封圈规格,建模时可先绘制整体回转轮廓做旋转特征,再细化壳体上的密封槽、轴承安装台阶、锥头的过渡圆角等细节,装配时需要校验各零件的配合间隙,保证回转部分无卡滞、轴向窜动在允许公差范围内。
