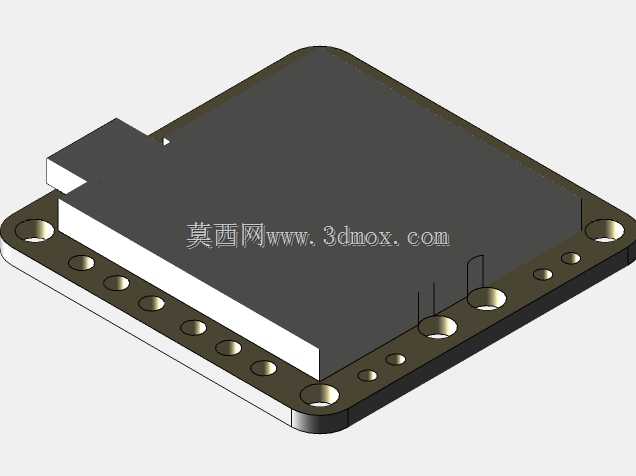

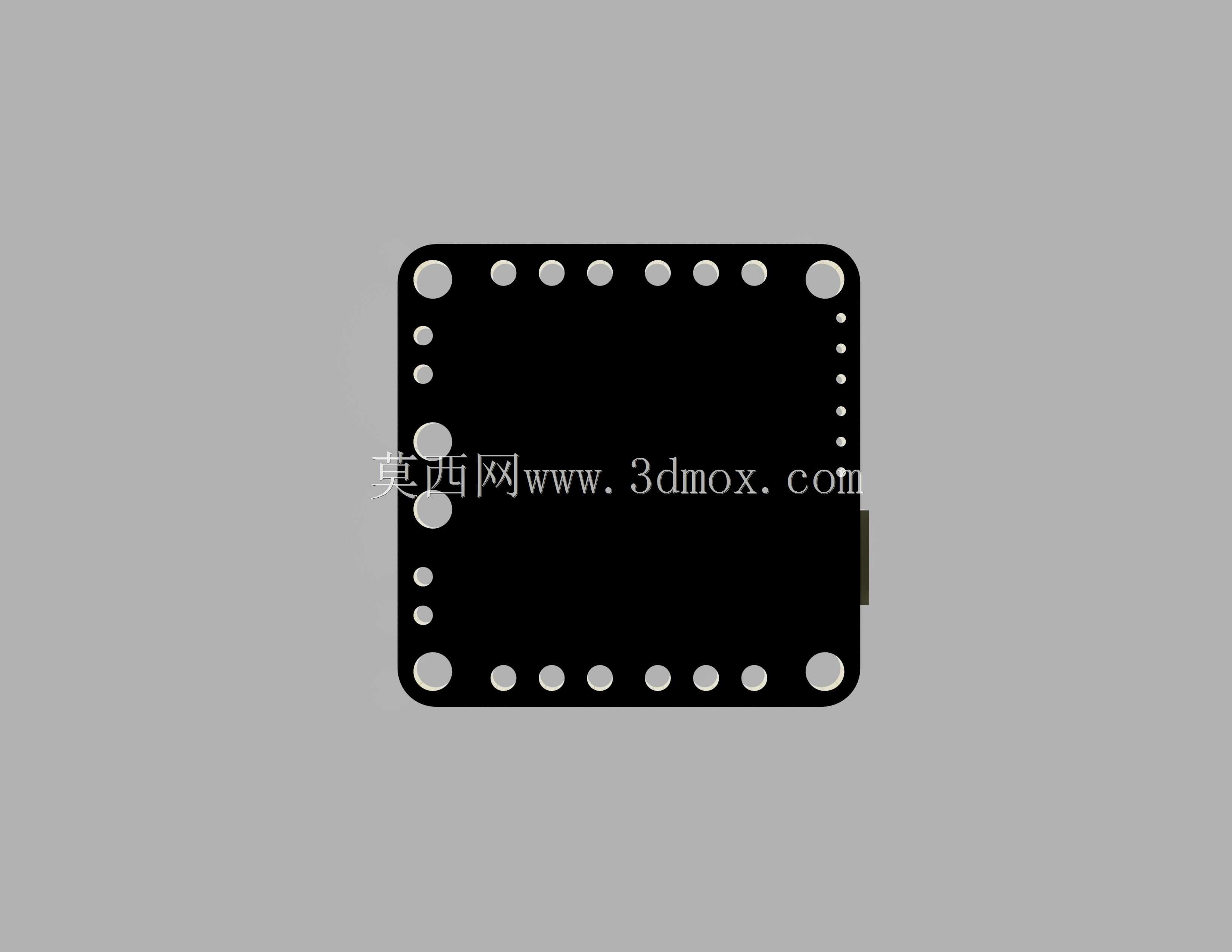

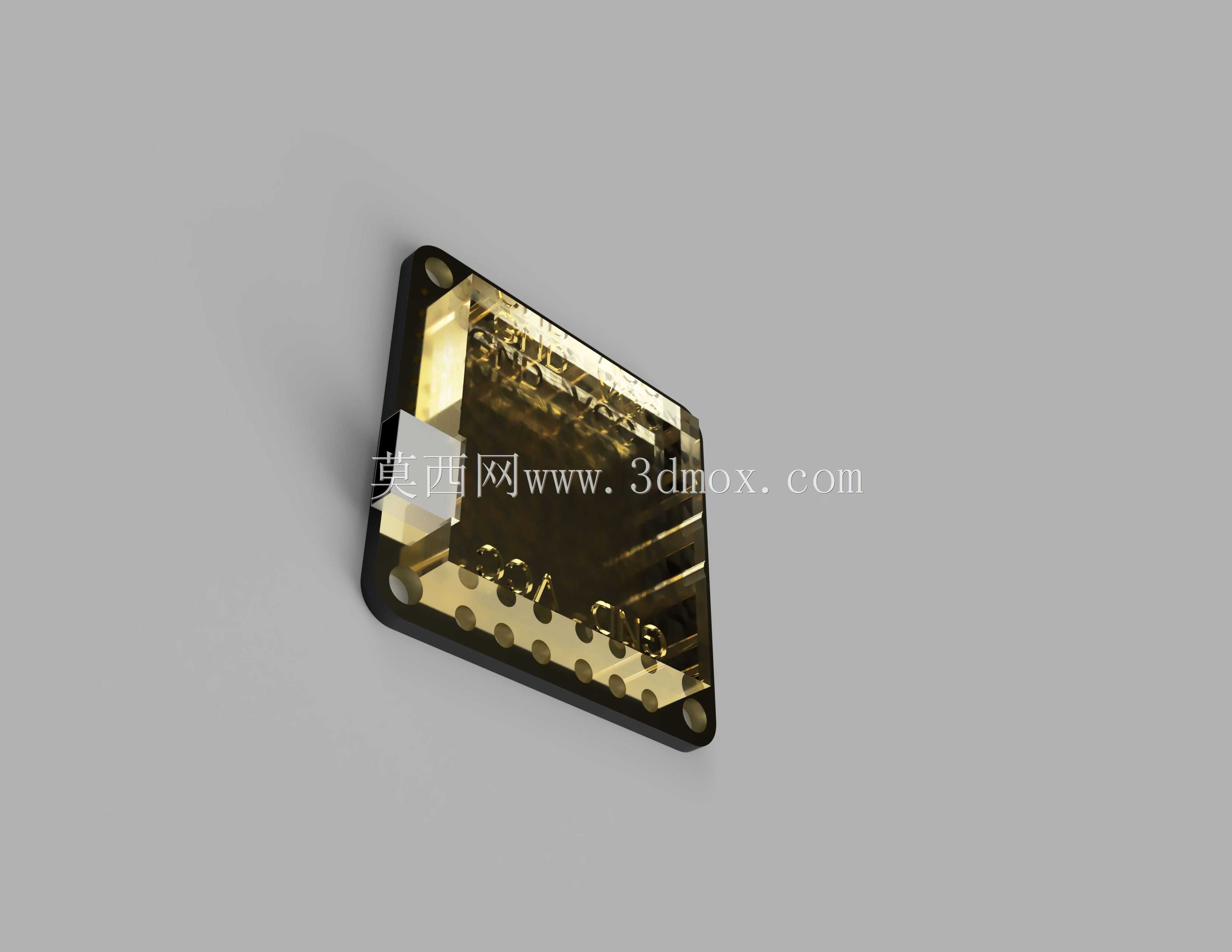

带OSD功能的竞速无人机配电板结构

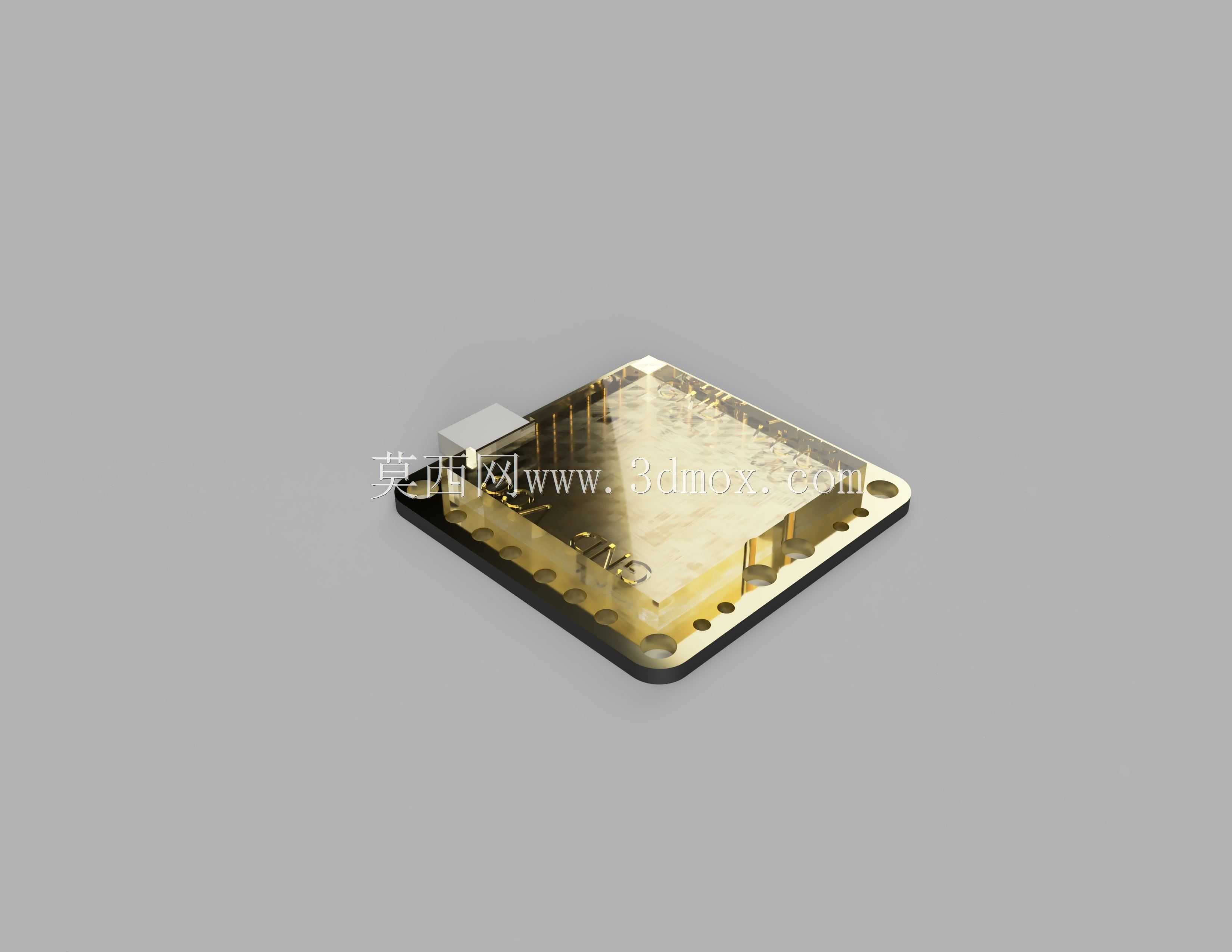

在穿越机竞速赛事场景中，配电板是整机动力链路的核心枢纽，这款集成OSD功能的配电板，主要承担整机电源分配、飞行数据叠加输出的双重作用，区别于普通分电板仅做电流分流的单一功能，该款产品将OSD模块直接集成在分电基板上，省去了飞控与独立OSD模块的接线冗余，能有效降低整机布线重量，适配轻量化竞速机型的装配需求。从结构设计来看，基板采用沉金工艺处理，表层走线做了等宽优化，大电流通路的铜箔厚度做了加厚处理，可承载多组电调同时工作的峰值电流，避免大油门工况下的压降问题，板载的OSD芯片区域做了局部屏蔽处理，减少图传信号与电源信号的串扰，保证飞行过程中电压、电流、飞行时长等数据能稳定叠加到图传画面中，方便飞手实时掌握整机状态。安装边界方面，板体四角预留了标准30.5*30.5mm的飞控安装孔位，兼容主流竞速机架的安装间距，板体边缘做了圆角切边处理，避免装配时刮伤机架碳板或者绝缘层，接插件位置做了下沉式布局，焊接完成后接线端子不会突出板体上表面，给上层飞控、图传模块留出足够的堆叠空间，不会出现装配干涉问题。实际应用中，这类集成式配电板多用于5寸竞速穿越机、小型花飞机型，相比独立分电板加外接OSD的组合，集成化设计能减少3-4根信号接线，降低接线故障概率，同时板载的滤波电路能过滤电机工作产生的电流纹波，减少图传画面的水波纹干扰，提升飞行时的画面清晰度。设计过程中针对竞速场景的高振动工况，板上的贴片元件都做了点胶加固预留位，用户装配完成后可对核心芯片做加固处理，避免大机动飞行时元件出现虚接脱落问题，电源输入端口做了防反接保护设计，误接正负极时不会直接烧毁板载电路，降低装机调试阶段的损坏风险。板体的厚度控制在1.6mm，兼顾结构强度与轻量化需求，整体重量控制在8g以内，不会给竞速机型带来额外的负重负担，板上预留的焊盘尺寸做了加大处理，方便焊接不同线径的电源线与电调线，即便是装机新手也能快速完成焊接操作，焊盘旁做了清晰的丝印标识，标注了每个端口的正负极与信号定义，避免焊接时出现接线错误。
