航模用24g外转子无刷动力电机结构

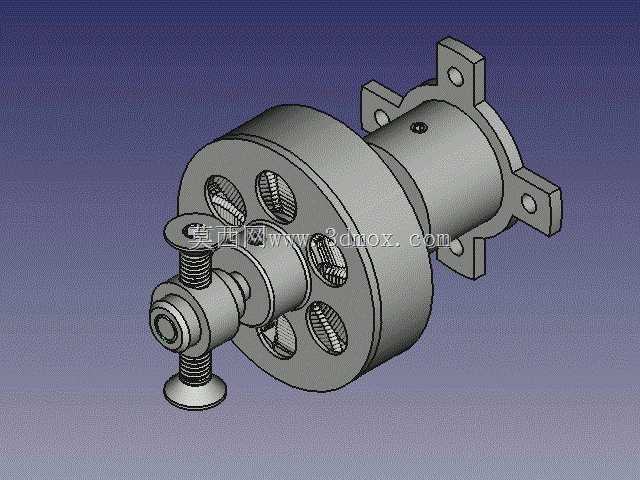

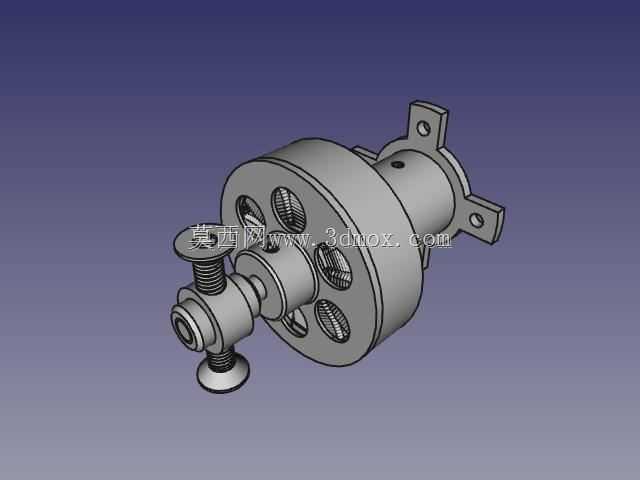

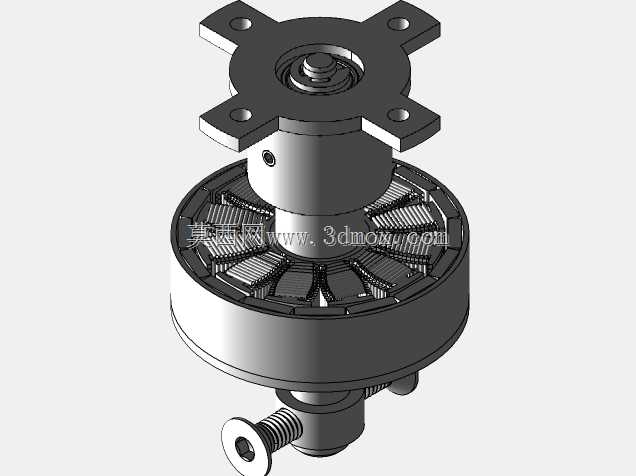

这款小规格外转子无刷动力单元，核心适配小型固定翼航模、微型多旋翼飞行器这类对自重极度敏感的低空飞行载具，单台自重仅24g，在同量级动力产品里能做到1300KV的转速参数，刚好匹配8-10寸螺旋桨的负载区间，能为起飞重量在200g-400g区间的小型航模提供充足的静拉力与巡航推力。从结构设计逻辑来看，它采用了航模无刷电机经典的外转子布局，转子外壳直接集成螺旋桨安装位，省去了额外的传动连接结构，既降低了整体自重，也减少了动力传递过程中的损耗，定子绕组内嵌在中心基座上，后端的十字安装耳是核心的安装定位边界，四个安装孔的孔位间距做了标准化适配，能直接匹配市面上多数小型航模的电机座安装孔位，不需要额外做转接件加工。安装时需要注意，电机轴的伸出长度刚好适配标配的桨夹与整流罩组合，锁紧螺丝采用标准M3规格，安装过程中要保证转子与定子的同轴度，避免高速运转时出现扫膛问题。实际飞行场景中，这类电机的持续工作电流通常在10A-15A区间，短时间峰值电流不超过20A，搭配2-3S锂聚合物电池供电时，能在全油门阶段输出足够的拉力完成特技动作，巡航阶段则可以维持较低的电流消耗，延长航模的滞空时间。从结构细节来看，转子外壳做了多道镂空开窗设计，一方面是为了进一步降低自重，另一方面是在高速运转时能带动气流穿过定子绕组区域，带走绕组工作产生的热量，避免长时间大负载运转时出现过热退磁的问题。前端的桨夹采用双螺丝锁紧结构，能可靠固定螺旋桨，避免飞行过程中因为振动出现桨叶松脱的故障，后端的出线位置做了圆角过渡处理，避免飞行过程中反复振动磨破漆包线的绝缘层造成短路。做三维结构设计时，这类小动力单元的建模需要重点关注安装耳的平面度公差，以及转子与定子之间的配合间隙，间隙过大会造成磁隙过大降低电机效率，间隙过小则容易因为加工公差或者受热膨胀出现转子擦碰定子的问题，安装耳的厚度也做了针对性优化，在保证安装强度足够的前提下尽可能做薄，避免多余的重量占用航模的起飞重量配额。
