带编码器无刷万向节电机结构设计

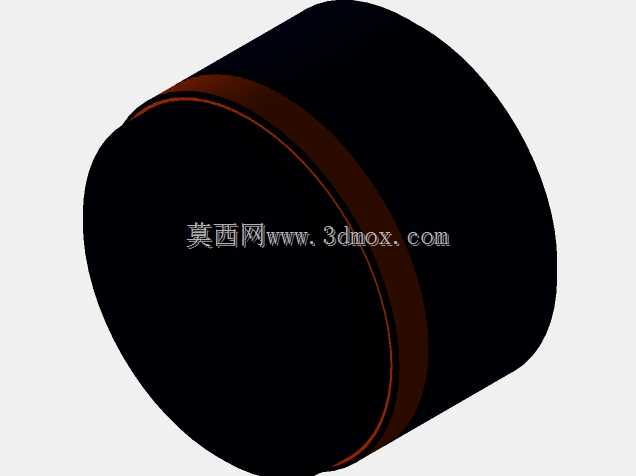

在航拍云台、小型多旋翼飞行器、单反稳定器这类对姿态调整精度要求严苛的场景里，动力输出端的角度反馈精度、传动间隙控制直接决定了设备运行的稳定性，这款集成编码器的无刷万向节电机，正是针对这类小空间高精度传动需求做的结构设计。从实际使用场景出发，这类电机不需要承担大负载的动力输出，核心需求是低转动惯量、无传动回差、角度反馈实时准确，所以在结构布局上，将编码器检测单元与转子输出端做同轴集成，省去了额外的传动检测齿轮，从根源上消除了齿轮啮合带来的回程间隙，哪怕是微米级的角度偏转，编码器都能直接捕捉转子的实时位置，给控制系统传递精准的位置信号。设计过程中首先考虑的是安装边界的适配性，这类电机大多用在紧凑的云台关节位置，整体采用短粗的圆柱外形，外壳做一体化的封闭结构，既可以隔绝户外使用时的浮尘、水汽侵入内部绕组和检测元件，也能让安装固定时的贴合面更规整，不需要额外设计复杂的安装转接座，直接通过外壳端面的定位止口就能和云台支架完成同轴固定，安装止口的公差控制在h7级别，保证装配后转子的回转轴线和支架的转动轴线完全重合，避免出现偏心带来的转动卡滞或者抖动。功能特性上，无刷绕组的设计摒弃了传统有刷电机的碳刷接触结构，长时间运行不会产生碳粉堆积，也不存在碳刷磨损带来的维护需求，运行时的电磁噪音更低，适合对静音有要求的拍摄场景；集成的编码器采用非接触式检测原理，和转子之间没有物理接触摩擦，不会额外增加转子的转动阻力，哪怕是低速转动时也能保持平滑的扭矩输出，不会出现爬行现象。万向节传动的结构设计上，输出端的连接结构采用十字轴式的万向节衔接，允许输出轴和驱动端存在小角度的轴线偏斜，在云台做姿态调整时，哪怕支架存在微小的加工装配误差，也能通过万向节的自适应偏角补偿误差，不会出现传动卡滞，保证动力传递的平顺性。绕组排布采用集中式绕组方案，在有限的定子空间内最大化槽满率，提升单位体积的扭矩输出能力，不需要搭配额外的减速齿轮组就能直接驱动负载，进一步压缩了整体的轴向尺寸，适配小型航拍设备、手持稳定器的紧凑安装空间。转子磁钢采用表贴式的安装结构，磁钢做分段斜极处理，有效降低齿槽转矩，让转子在静止和低速转动时的扭矩波动控制在极小范围内，配合编码器的实时位置反馈，控制系统可以实现毫牛级的扭矩微调，哪怕是搭载单反相机的重载云台，也能在快速移动过程中保持镜头姿态稳定，不会出现画面抖动。外壳的散热结构做了隐性化设计，没有额外增加突出的散热鳍片，通过外壳金属材质本身的热传导，将绕组运行产生的热量均匀散发到周围空气中，既保持了外形的简洁规整，也避免突出结构在安装时和周边零部件产生干涉，安装时只需要预留出电机本身的圆柱回转空间即可，不需要额外预留散热间隙，进一步提升了空间利用率。
