透明结构直列四缸内燃机装配结构

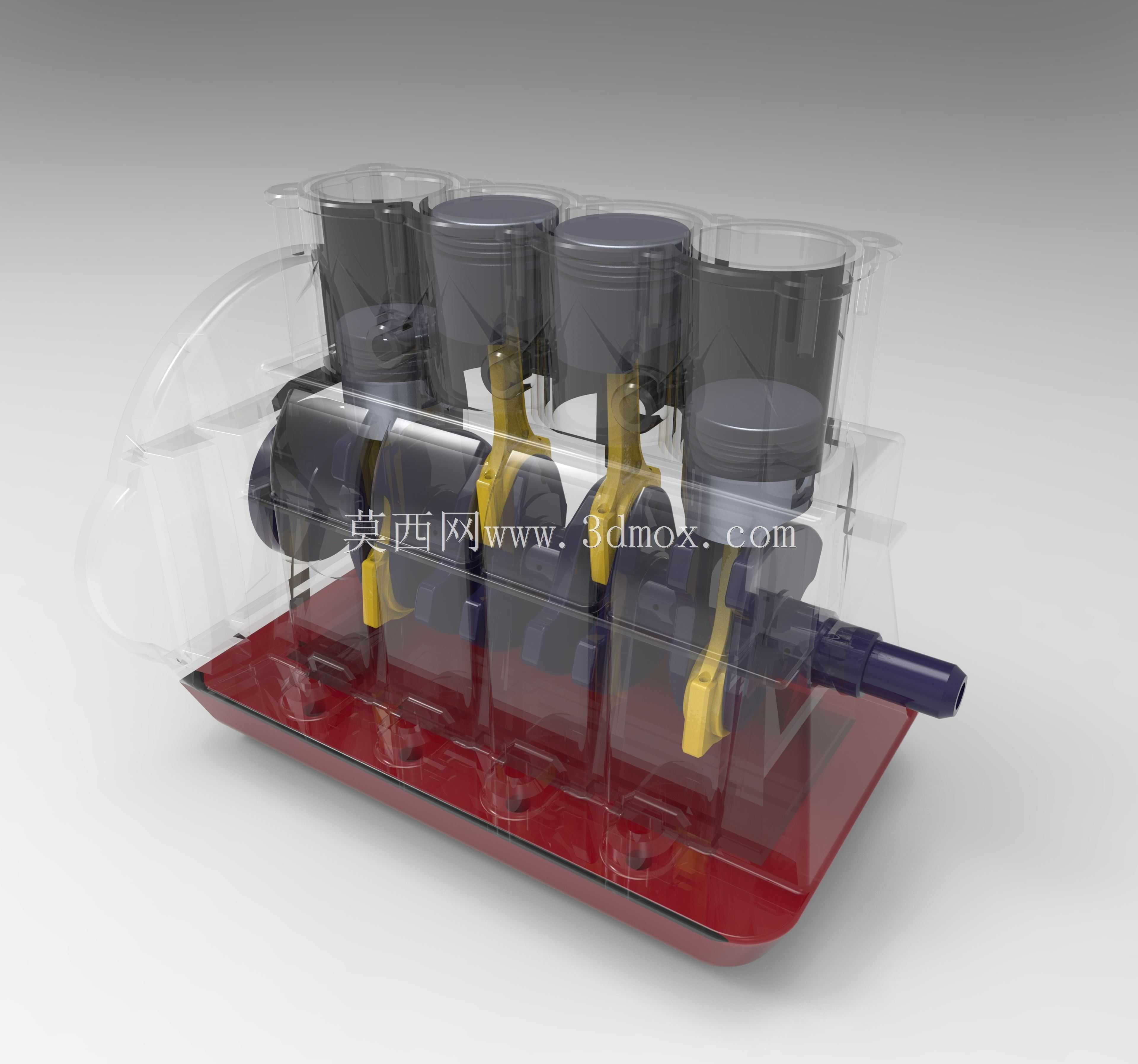

　　这款直列四缸动力装置采用全透明壳体设计，核心目的是完整呈现内燃机内部各运动副的配合逻辑与动力传递路径，打破传统金属壳体对内部结构的视觉遮挡，让结构设计从业者、动力总成研发人员以及相关专业学习者能够直观观察到从活塞往复运动到曲轴旋转输出的完整过程。从实际应用场景来看，这类透明结构的动力装置常被用于职业院校的内燃机原理教学、车企新员工的结构培训场景，也可作为动力总成研发阶段的结构验证参考模型，帮助设计人员快速排查运动干涉风险，梳理各部件的装配顺序与空间避让关系。

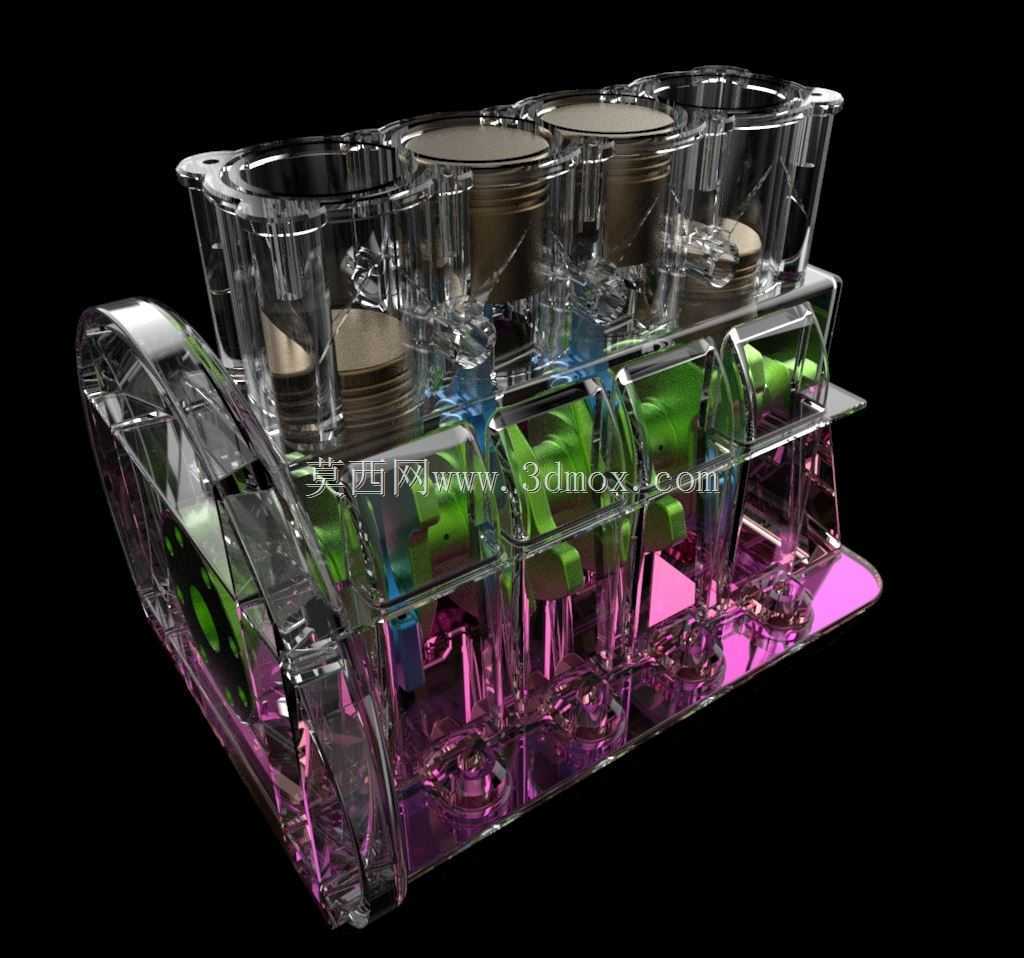

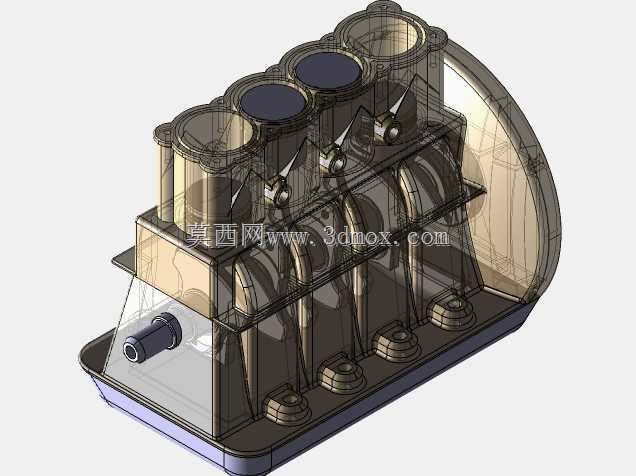

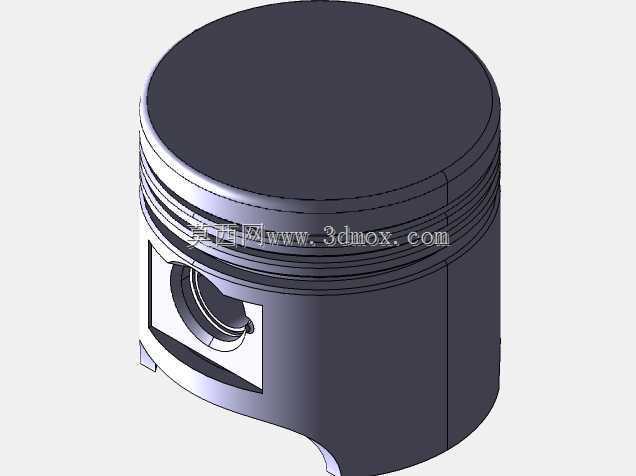

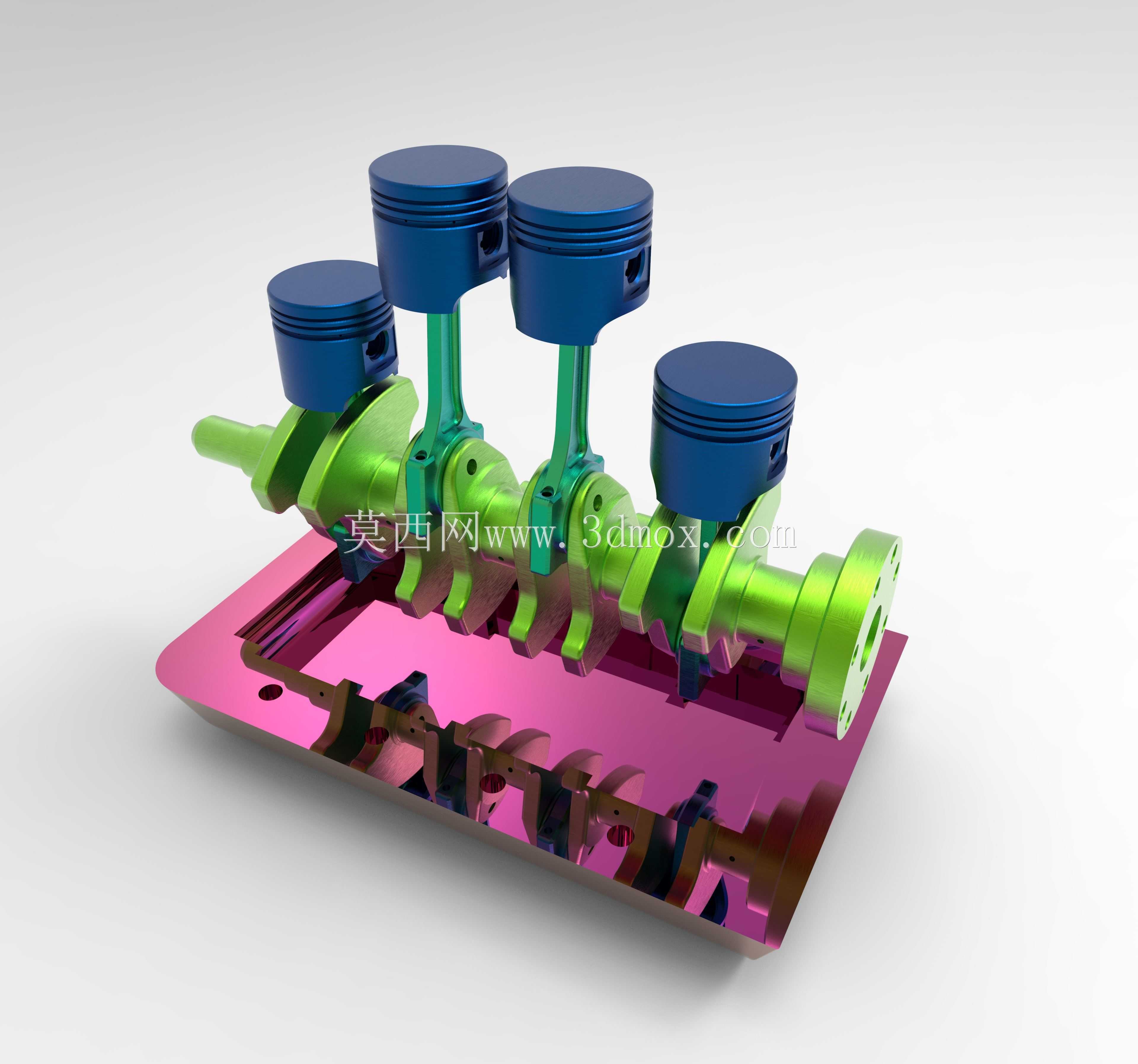

　　从功能特性上看，该模型完整还原了量产直列四缸内燃机的核心运动组件：四个活塞沿气缸轴线做往复直线运动，通过活塞销与连杆小头连接，连杆大头与曲轴的连杆轴颈配合，将活塞的往复运动转化为曲轴的旋转运动；曲轴的主轴颈支撑在缸体的主轴承座上，保证旋转过程的同轴度与支撑刚度；模型中还还原了凸轮轴、气门组件等配气机构相关结构，能够同步展示进排气门的开闭时序与活塞运动的对应关系，直观呈现四冲程内燃机进气、压缩、做功、排气四个冲程的动作配合逻辑。透明的缸体、缸盖以及油底壳部分采用等比例壁厚设计，既保证了内部结构的可视性，也还原了实际壳体的加强筋布局、螺栓连接点位、附件安装接口等细节，不会因为做透明展示就简化壳体的结构设计要素。

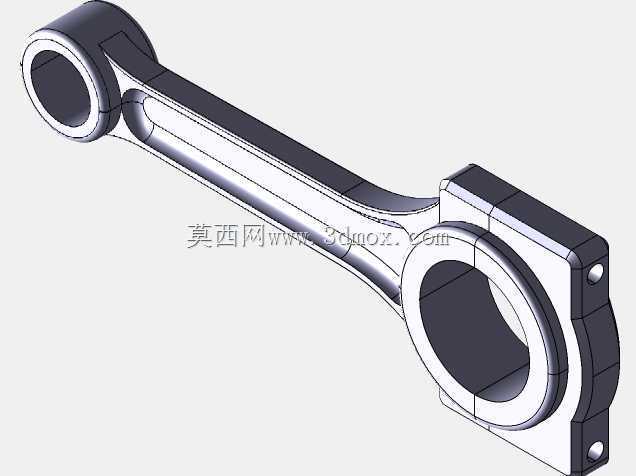

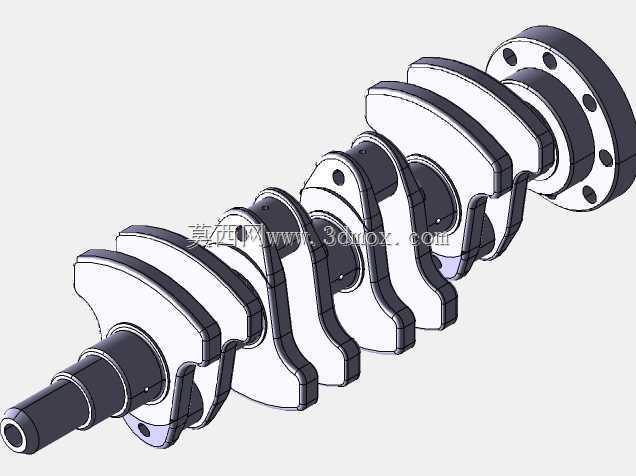

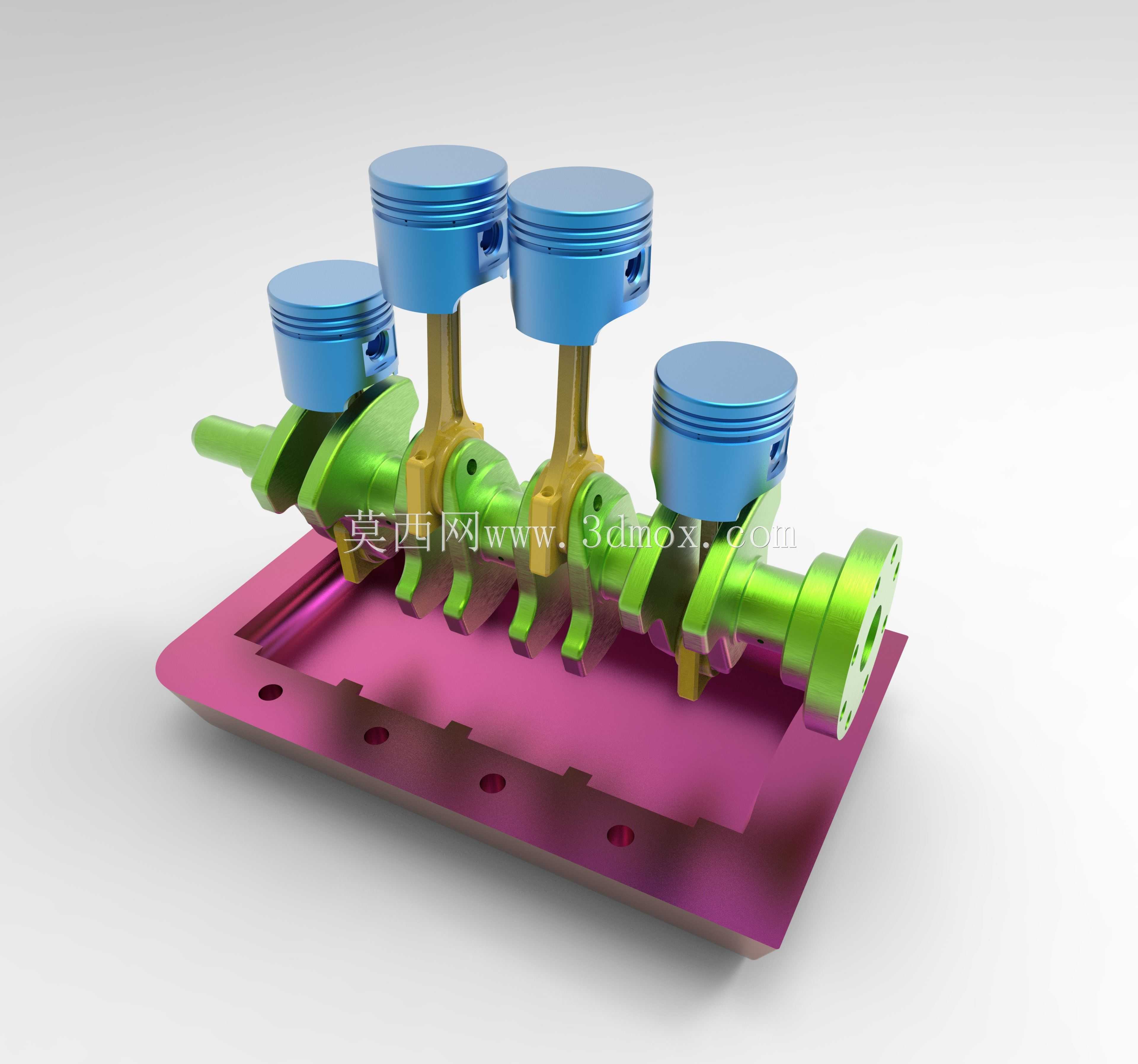

　　在设计思路层面，这款模型优先保证运动副的配合精度：活塞与气缸壁的间隙控制在合理范围内，既能够模拟实际工作中的滑动配合状态，也不会因为间隙过大出现运动卡滞或者晃动幅度过大的问题；连杆大小头的铰接结构采用与实际产品一致的配合公差，保证连杆在摆动过程中不会与曲轴平衡块、缸体内壁发生干涉；曲轴的平衡块布局完全参照量产机型的配重设计，在手动转动曲轴演示运动过程时，能够感受到配重带来的旋转平顺性，直观理解曲轴动平衡设计的实际作用。所有部件的装配关系完全遵循实际内燃机的装配工艺顺序：从曲轴下瓦盖的安装，到活塞连杆组的穿装，再到缸盖、配气机构、前端轮系的装配，每一步的安装路径、螺栓紧固点位都与实际生产流程一致，能够帮助使用者梳理装配工艺逻辑，理解各部件的定位基准选择依据。

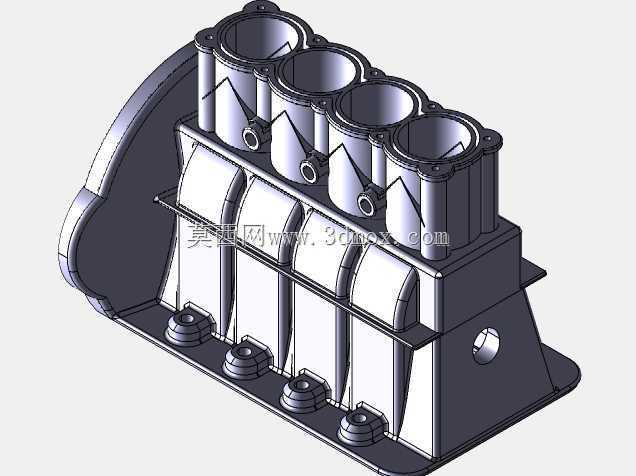

　　从外形尺寸与安装边界来看，该模型按照常见的2.0L排量直列四缸汽油机等比例缩放，整体长宽高尺寸控制在适合桌面展示的范围，缸体的前端面预留了正时轮系、水泵、发电机等附件的安装接口位置，后端面预留了与变速器连接的飞轮壳安装边界，缸盖顶部预留了气门室盖、火花塞、喷油器的安装点位，油底壳的底部轮廓完全参照实际湿式油底壳的造型，预留了机油集滤器的安装空间。模型的支撑底座采用与缸体下平面匹配的安装点位，模拟实际动力总成在整车机舱内的悬置安装位置，保证展示过程中整体结构的稳定性，同时不会遮挡曲轴、连杆等下部运动部件的观察视线。在细节处理上，模型对活塞环、轴瓦、气门弹簧等细小部件也做了等比例还原，没有因为尺寸小就省略结构，能够让观察者完整理解每一个小零件在整体动力传递过程中起到的作用，比如活塞环的密封作用、气门弹簧的回位作用、轴瓦的减磨作用，都能通过透明的结构直观展现，不需要再通过剖视图或者爆炸图去脑补部件的位置关系。
