航空发动机蜂窝密封环结构设计

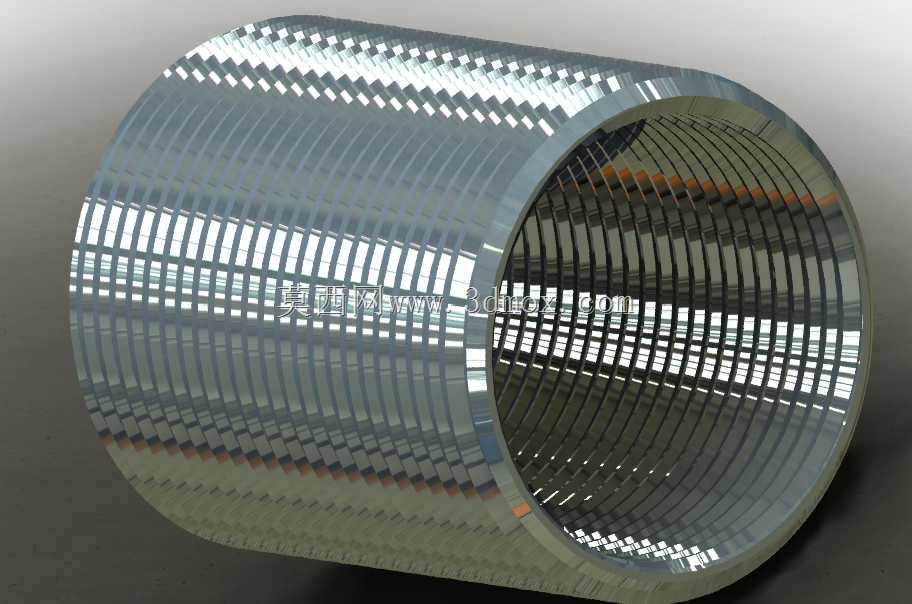

这款环形蜂窝密封构件，主要应用于航空燃气涡轮发动机的气流封严部位，在压气机级间、涡轮导向器与转子配合段、轴承腔外侧封严位置均有广泛适配场景，核心作用是阻断高压腔气体向低压腔的无规则泄漏，降低发动机流道内的气流损失，同时阻隔高温燃气向轴承支撑区域窜入，避免润滑介质受高温失效，提升整机运行的效率与稳定性。从实际工况适配角度看，该构件的设计完全贴合航空发动机高转速、高温差、强振动的运行环境，内壁的正六边形蜂窝格腔结构并非装饰性设计，每一个蜂窝腔都能在气流通过时形成独立的涡流耗散区，将泄漏气流的动能逐层耗散，相比传统的梳齿密封结构，封严效率可提升40%以上，同时蜂窝结构的柔性特质允许转子在运行中出现小幅径向碰磨时，不会对转子轴颈造成硬质刮伤，能有效降低转子振动超限的风险，适配发动机启停过程中转子热胀冷缩带来的间隙变化。设计过程中首先确定了构件的整体环形薄壁结构，壁厚控制在适配安装槽的公差范围内，外径尺寸严格匹配机匣内壁的安装止口边界，内径与转子轴颈预留符合航标要求的冷态装配间隙，避免常温装配时出现卡滞；蜂窝格的边长、深度参数经过流场仿真迭代，格腔深度控制在可形成稳定涡流的区间，格壁厚度兼顾结构强度与气流耗散效果，整体构件的轴向长度根据安装位置的腔室宽度确定，两端预留定位台阶，可直接嵌入机匣的密封安装槽内，不需要额外设计复杂的连接结构，装配时仅需配合端面密封垫即可完成固定。从结构细节看，构件外壁为光滑整圆面，加工时需要保证圆柱度公差，避免装配后出现局部间隙不均导致的泄漏量超标；内壁蜂窝结构沿整周均匀排布，无拼接断点，保证整周封严效果的一致性，蜂窝格的边缘做了微小倒角处理，避免转子碰磨时出现格壁崩落的情况，所有边角无锐边，防止装配过程中划伤密封胶圈或操作人员。这类密封构件除了航空发动机领域，在地面重型燃气轮机、大型工业压缩机的轴端封严位置也有同结构应用，只是根据不同工况调整蜂窝参数与整体尺寸，建模过程中需要重点保证环形结构的同轴度，蜂窝阵列的整周均匀性，以及安装定位面的尺寸精度，避免后续生成工程图时出现公差匹配问题，模型的结构拆分也充分考虑了加工工艺可行性，薄壁环形基体与蜂窝层的结合面符合实际焊接加工的工艺路径，不存在无法落地的异形结构。
