采用C4叶型的轴流压缩机叶轮结构

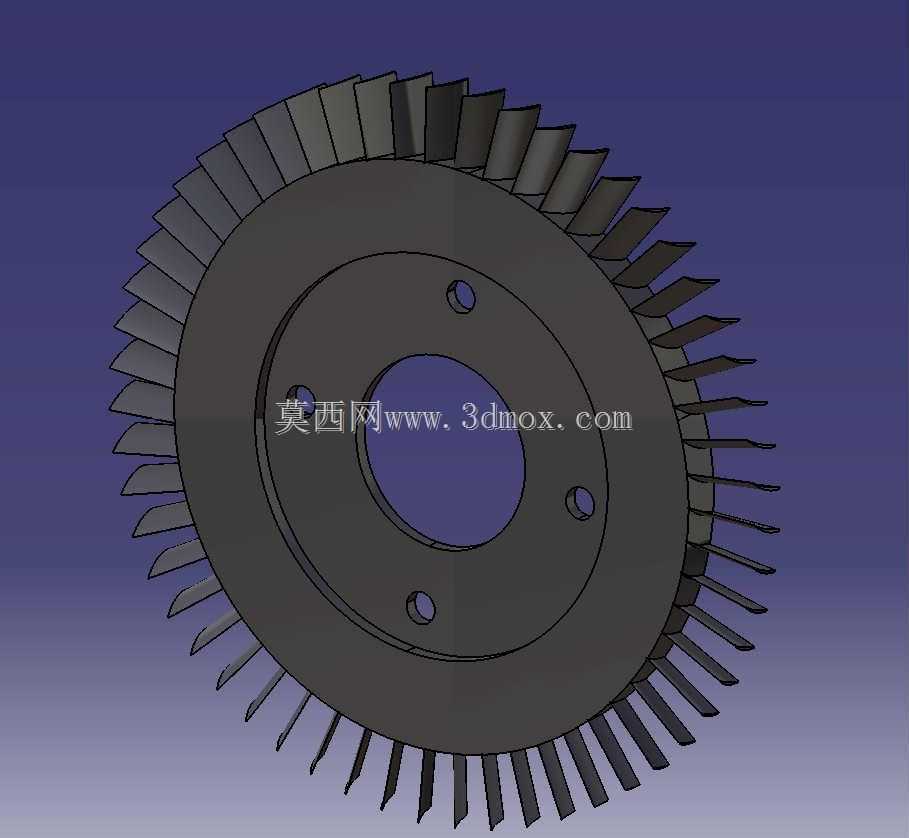

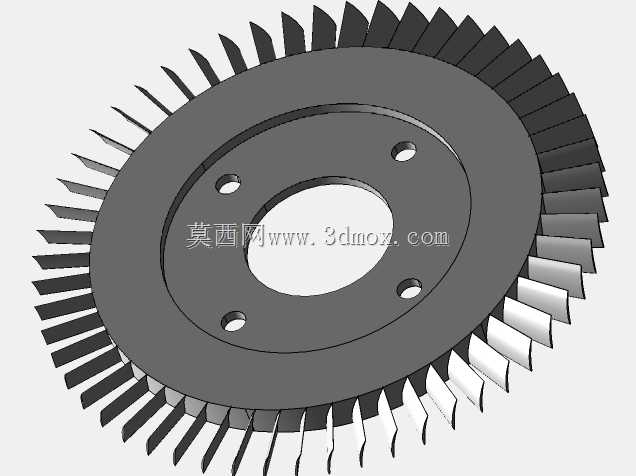

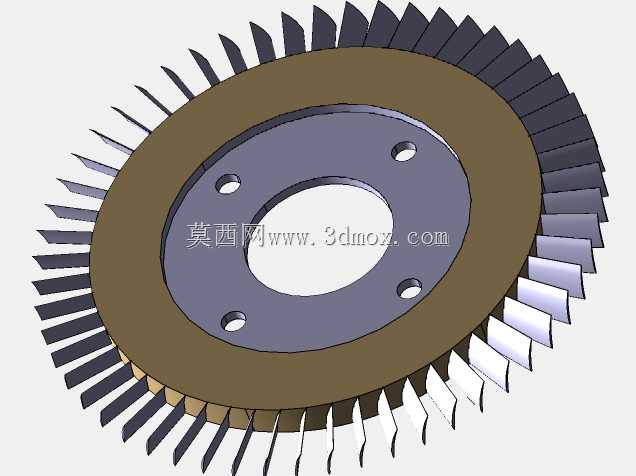

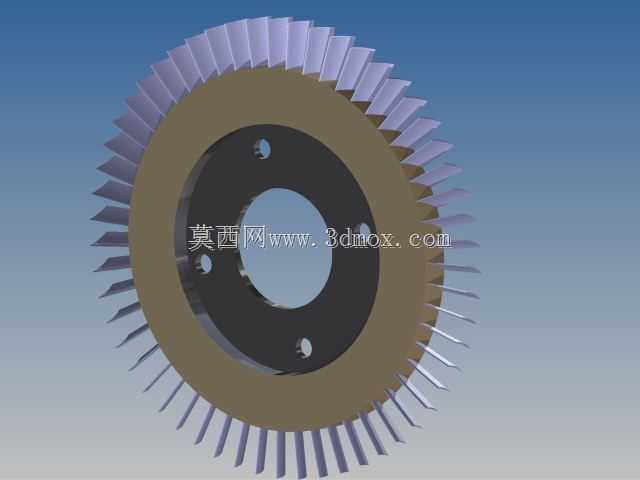

在透平压缩类设备的核心动部件设计中，轴流压缩机叶轮直接决定整机组的压比、效率与运行稳定性，这类叶轮广泛应用于大型工业空分装置、高炉鼓风系统、天然气长输管线增压站以及重型燃气轮机的压气机段，承担着对轴向流经的连续气流做功、提升气体压力能与动能的核心作用。这款叶轮采用经典英国C4平面叶型作为叶片基元展开设计，C4叶型本身属于低亚音速工况下的成熟高效叶型，其叶型厚度分布沿弦长的变化规律经过多年工程验证，在设计工况点具备较低的型面损失与较宽的攻角适应范围，能够有效降低叶轮旋转过程中的气流分离风险，避免过早出现旋转失速或喘振工况。从结构布局来看，叶轮整体为轮盘与叶片一体化的盘式结构，中心设置带台阶的安装轴孔，用于与主轴实现定心配合，轮盘端面沿周向均匀布置三个安装通孔，用于穿装拉紧螺栓将叶轮与主轴轴肩、相邻级轮盘实现轴向锁紧固定，安装孔的节圆尺寸与轴孔直径形成了明确的安装边界，在装配时需要严格校验孔位的位置度与轴孔的圆柱度，避免高速旋转时产生额外的不平衡量。叶片沿轮盘外圆周向均匀排布，叶根与轮盘外缘采用圆弧过渡连接，能够有效降低叶根位置的应力集中系数，适应高转速下的离心载荷作用；叶片从根到顶存在明确的扭角变化，是因为不同叶高位置的圆周线速度存在梯度差，通过叶型安装角的渐变设计，能够让沿叶高方向的各个基元截面都工作在合适的攻角区间，保证整个流道内的气流流动均匀性，减少径向二次流损失。在实际工程应用中，这类叶轮的设计需要兼顾气动性能与结构强度两方面要求，一方面要通过叶型的堆叠保证流道内的通流能力与压升满足设计指标，另一方面要核算轮盘在最高连续转速下的离心应力、叶片的振动固有频率，避开运行转速范围内的共振区间，同时还要考虑叶片前缘的抗冲蚀能力，在含尘工况下运行时通常会对叶片前缘做硬化处理。叶轮的轴向宽度与外径尺寸匹配对应级的通流流道尺寸，安装时需要保证叶轮出口与下游静叶栅的轴向间隙在设计公差范围内，间隙过大会增加级间漏气损失，间隙过小则可能在运行过程中出现动静碰磨故障。
