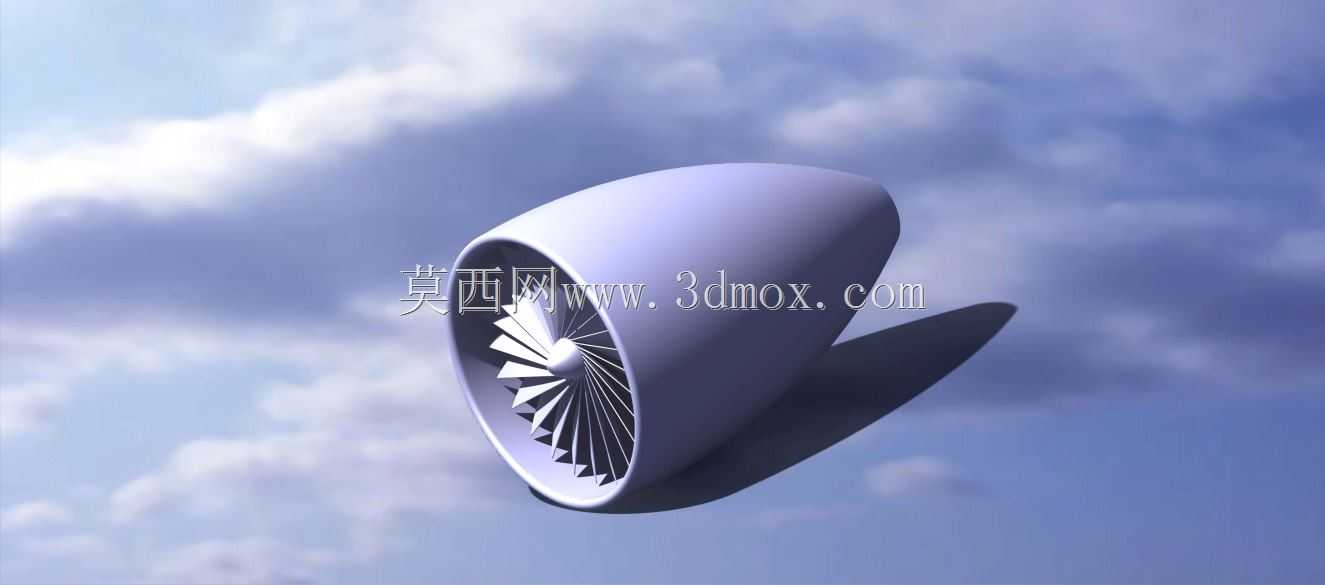

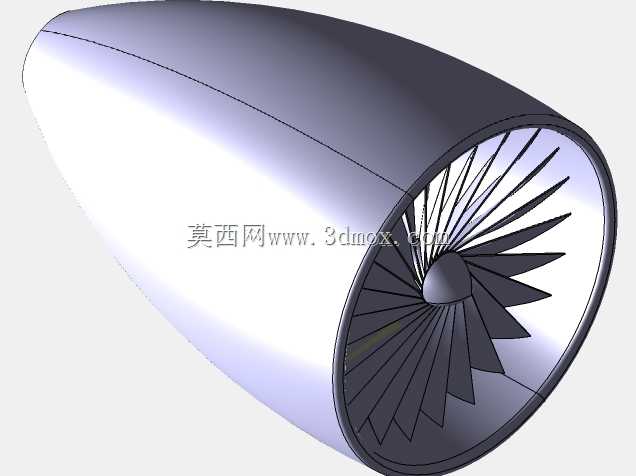

在航空航天动力系统的研发与教学场景中,这类喷气涡轮结构常作为核心原理演示样件,用于直观呈现空气压缩、燃烧做功、推力输出的完整气动流程,也可作为新型动力方案概念验证阶段的结构参考载体。从实际用途来看,该结构还原了喷气式动力单元的核心气动布局,可辅助设计人员梳理进气道、压气机叶轮、整流导向段、尾喷口的气流匹配逻辑,在小型通航飞行器动力改装、航发原理实训教具开发、概念飞行器方案推演等场景中都能发挥结构参考作用。从功能特性上看,该结构采用光滑流线型外罩设计,可大幅降低高速来流的迎风阻力,内部多级压气机叶片采用渐缩式流道布局,能够逐级提升进气压力,为后续燃烧环节提供充足的高压气源;中心整流锥采用抛物线型曲面设计,可引导进气顺畅进入压气机流道,避免气流在进气端产生紊流损失,尾段的收敛型喷口结构可将做功后的高温高压气流加速喷出,将内能转化为推进动能。设计过程中优先考虑了气动效率与结构刚度的平衡,外罩采用薄壁曲面构型,在保证气动外形精度的前提下尽可能降低结构自重,内部叶片的叶型采用等强度设计,每级叶片的安装角根据气流流速逐级调整,确保气流在流道内始终保持最佳攻角,避免出现气流分离导致的效率下降。安装边界方面,该动力单元的外罩最大直径需匹配飞行器的机身安装接口,前端进气道需突出机身蒙皮足够距离,避免机身附面层气流进入进气道影响压气机工作效率,后端尾喷口需与机身尾部结构预留足够的热膨胀间隙,防止高温工作状态下结构热变形产生干涉;整体重心需落在安装支架的支撑范围内,避免工作振动带来的附加力矩影响安装稳定性。在结构细节处理上,压气机每级叶片与轮盘的连接采用整体式构型,可降低高速旋转下的连接应力集中,外罩与内部承力框架的连接点均匀分布在周向位置,保证高速飞行状态下结构受力均匀,不会出现局部应力过大导致的结构失效问题。
- 上一篇:长航时固定翼私人飞行器结构设计
- 下一篇:十字布局简易四旋翼飞行载具结构设计
- 全部评论(0)
- 模板大小: 1.52 MB
- 售价:5金币
- 下载次数: 122
- 系统要求: Rendering,CATIA
- 软件分类: 发动机
