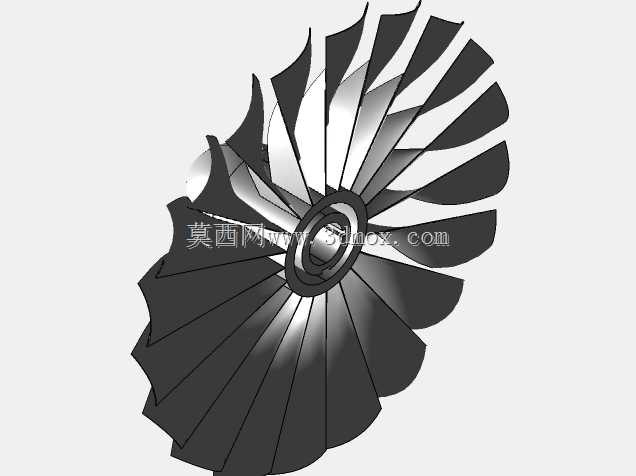

空气动力学结构涡轮叶片三维造型

这类带空气动力学曲面的涡轮叶片，是透平类动力设备的核心做功部件，常见于小型燃气轮机、涡轮增压器、航空辅助动力单元以及工业膨胀机的转子段，直接决定整套设备的能量转换效率与运行稳定性。从结构设计逻辑来看，叶片采用大扭角变截面构型，从叶根到叶顶的翼型弦长、安装角连续平滑过渡，完全贴合流体在流道内的径向流动规律，避免气流在叶栅通道内产生分离涡，降低流动损失。叶根位置设计为带定位凸台的环形安装结构，与轮盘的安装槽匹配时可保证周向定位精度，同时预留足够的接触承压面积，抵消高转速下产生的巨大离心载荷，避免叶片在运行中出现松动或飞脱风险。叶片的外形曲面经过多轮气动迭代，压力面设计为微凸的平滑曲面，引导气流平稳附着完成能量传递，吸力面则通过曲率变化控制气流加速区间，减少附面层增厚带来的效率损耗，相邻叶片间形成的收敛流道可保证气流在通过叶栅时完成预设的膨胀做功过程。在安装边界上，叶片与轮盘的配合面采用过盈配合设计，装配时需控制压装力在合理区间，既保证连接可靠性，又避免叶根部位产生过大的装配应力，叶顶与机匣之间预留的径向间隙经过严格计算，既要防止高转速下叶片热胀、振动剐蹭机匣，又要控制间隙漏气量在效率允许范围内。这类叶片的建模过程需要兼顾气动性能与结构强度，曲面构建时要保证G2连续，避免出现曲率突变导致的应力集中，同时要平衡叶片自身的质量分布，减少转子动平衡时的去重量，提升整套转子的运行平稳性。在实际工况中，这类叶片需要承受高温气流冲刷、高速离心载荷以及交变振动应力，因此构型设计时在叶根与叶身的过渡位置做了大圆角处理，降低应力集中系数，提升部件的疲劳寿命。不同应用场景下的叶片扭角与翼型会有针对性调整，比如用于增压设备的叶片会更侧重低压比下的大流量通过能力，用于动力输出的涡轮叶片则会更注重能量转换效率，该款叶片的基础构型可作为通用透平设备的叶片设计参考，通过调整翼型参数、扭角分布即可适配不同工况的使用需求。
