同轴双输出减速齿轮箱结构设计

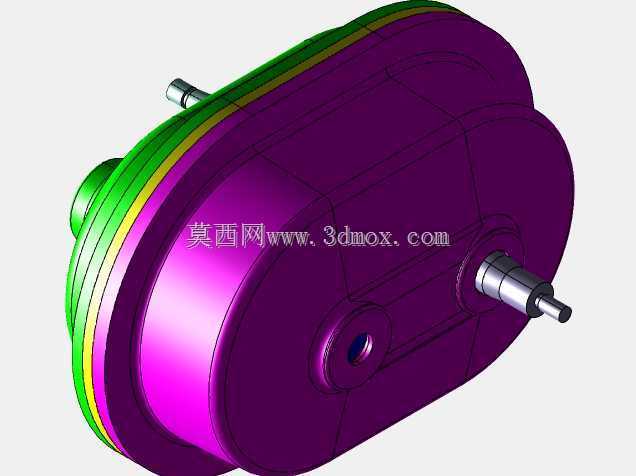

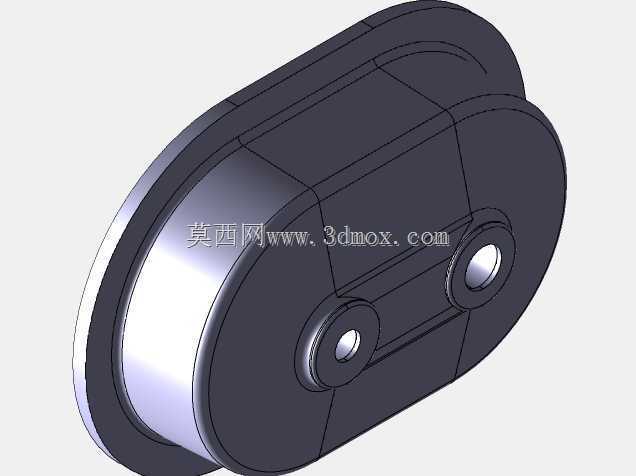

　　在工业传动系统的选型与结构设计工作中，减速齿轮箱是连接原动机与工作负载的核心中间部件，这类封闭结构的齿轮传动装置，广泛适配交流稳压配套设备、输送线驱动单元、小型物料加工设备、轻工自动化生产线等对输出转速与扭矩有匹配要求的场景。不同于开式齿轮传动的外露结构，这款封闭壳体的减速齿轮箱采用剖分式壳体设计，主壳体为一体化铸造成型的紫色涂装结构，侧端盖通过周向均布的连接螺栓与主壳体紧固，端盖与壳体结合面设置密封槽，可填充密封胶或加装密封垫片，避免内部润滑脂泄漏，同时阻挡车间环境中的粉尘、切削碎屑进入啮合腔室，延长齿轮与轴承的维护周期。

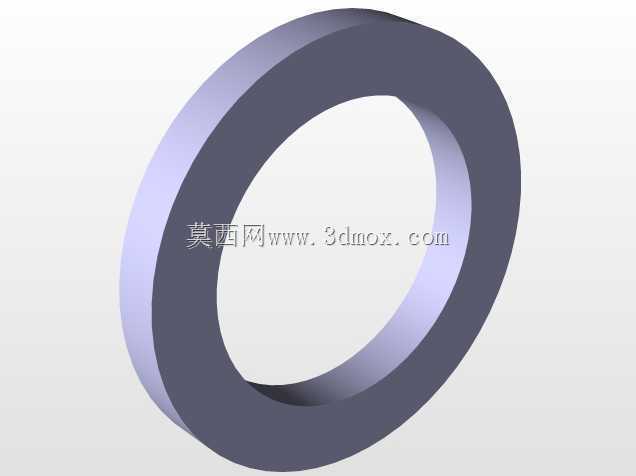

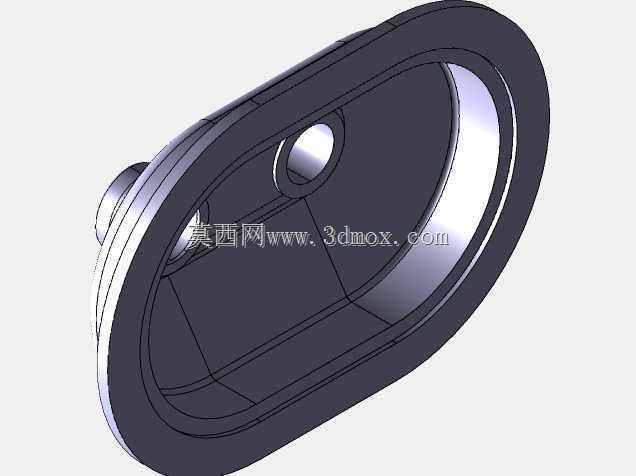

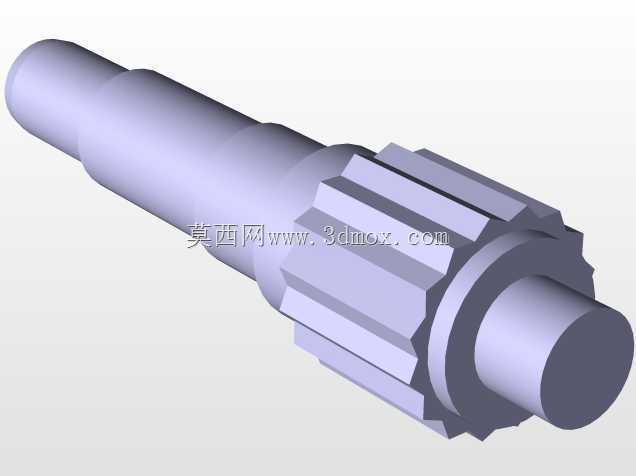

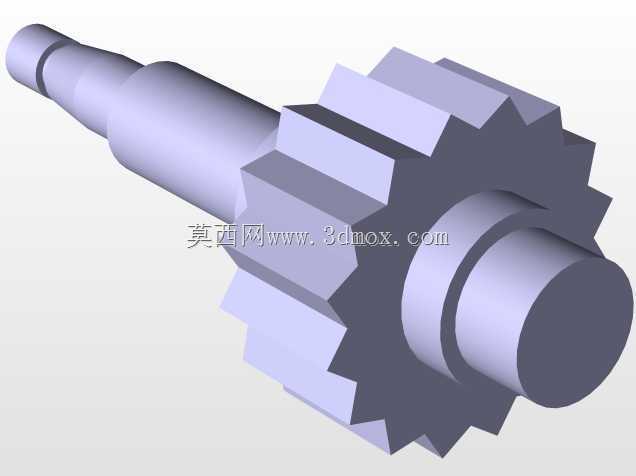

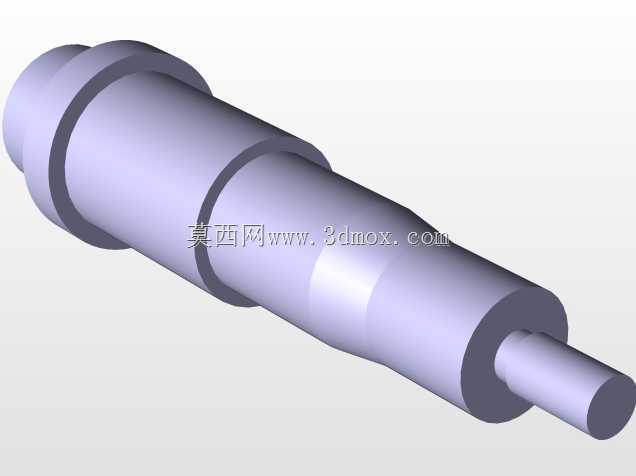

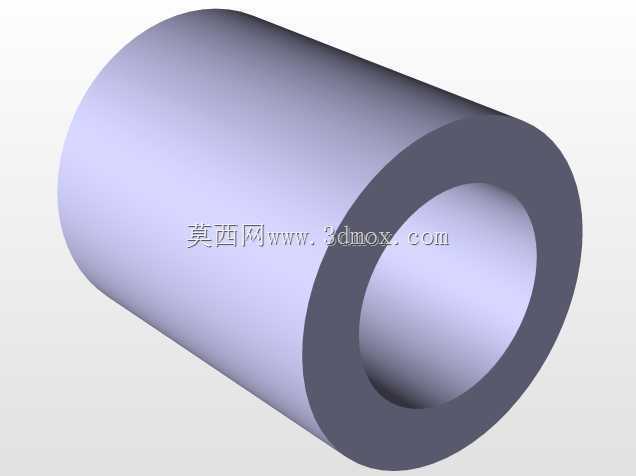

　　从动力传递路径来看，该齿轮箱采用平行轴齿轮传动布局，输入轴与输出轴分别从壳体两侧伸出，轴伸端均加工有标准轴径与键槽，可直接通过联轴器、同步带轮或链轮与上下游部件连接，无需额外加装转接轴套。输入轴端的轴承位采用过盈配合安装深沟球轴承，可承受径向载荷与少量轴向载荷，适配原动机直连的安装方式；输出轴端根据负载特性选用承载能力更强的滚子轴承，应对工作端带来的径向冲击载荷，避免轴系在重载工况下出现挠曲变形，保证齿轮啮合的重合度始终处于合理区间。

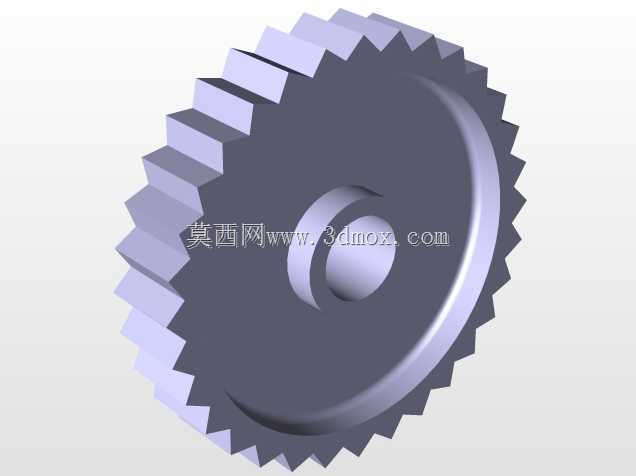

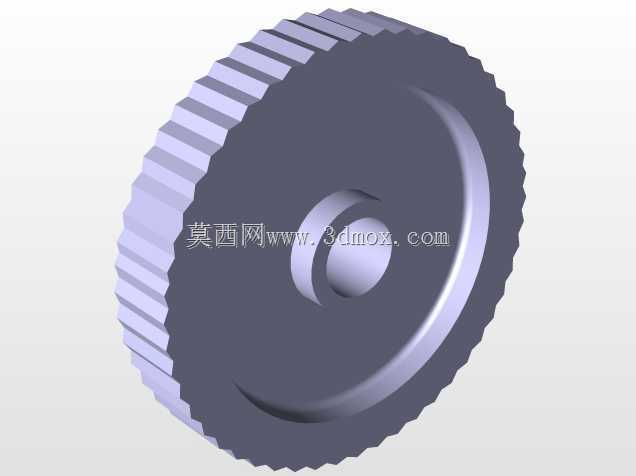

　　设计过程中，首先根据目标工况的传动比要求匹配各级齿轮的齿数与模数，低速级齿轮采用更大的模数，应对输出端的大扭矩载荷，高速级齿轮选用较小模数，在保证强度的前提下控制整体体积。齿轮的齿向根据轴系布置做了对应修形，抵消轴承受载变形带来的啮合偏载，降低传动过程中的振动与噪音。壳体内部设置有储油腔，可填充润滑脂或少量润滑油，齿轮转动过程中带起的润滑油可自动覆盖啮合齿面与轴承位，无需额外加装复杂的强制润滑系统，适配小型设备的紧凑安装需求。

　　从安装边界来看，该齿轮箱整体为椭圆柱形结构，最大外轮廓直径适配常规小型设备的安装仓尺寸，壳体上预留有多个安装固定孔位，可通过螺栓直接固定在设备安装基板上，输入轴与输出轴的同轴度公差控制在0.02mm以内，安装时无需反复调整轴系对中，降低现场装配的工作量。轴伸端的长度经过优化，既保证与连接部件的配合长度足够传递额定扭矩，又不会因为轴伸过长导致悬臂载荷过大，影响轴承使用寿命。

　　在实际应用场景中，这类减速齿轮箱主要承担两个核心作用：一是降低原动机的输出转速，将原动机每分钟数千转的高转速降低到工作端需要的低转速区间，匹配工作机构的运行速度要求；二是放大输出扭矩，根据传动比与传动效率，将原动机的输出扭矩放大数倍到数十倍，驱动大负载的工作机构运行，避免原动机因为负载过大出现堵转、过载烧毁的问题。不同于行星结构的减速器，这款平行轴结构的齿轮箱结构简单，维护时只需拆开侧端盖即可检查内部齿轮磨损情况，更换损坏的齿轮或轴承，后期维护成本更低，适合对成本敏感、维护条件有限的通用工业场景。

　　设计时还充分考虑了不同安装姿态的适配性，壳体上的油位观察结构可适配水平安装、倾斜小角度安装等多种安装方式，保证内部润滑油始终能覆盖到啮合齿面，不会因为安装角度变化出现润滑不足的问题。端盖处的密封结构采用接触式橡胶油封，可适应-20℃到80℃的工作环境温度，满足大部分车间常规工况的使用要求，无需额外定制特殊密封件，后期配件采购通用性强。
