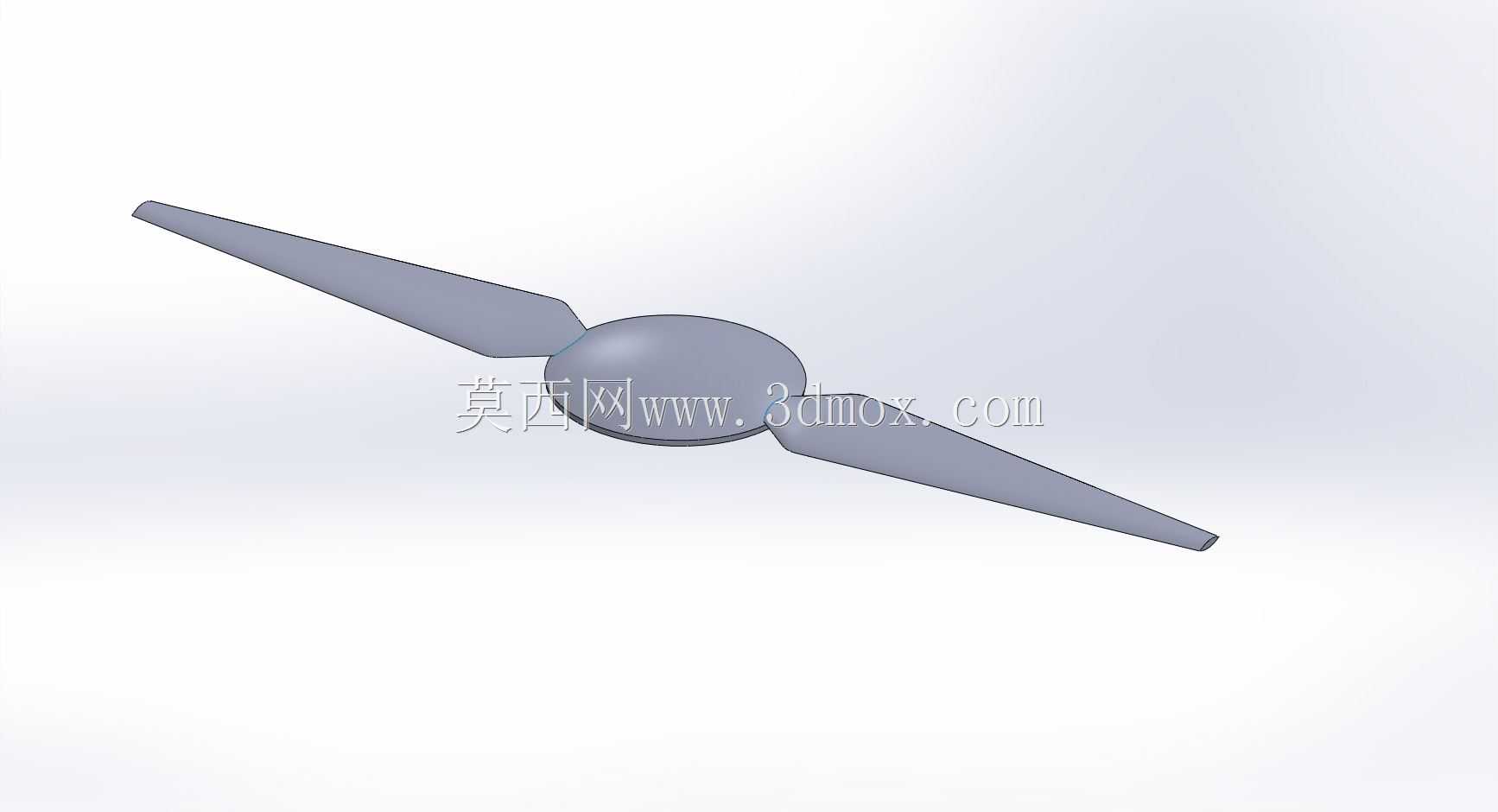

双叶式直升机旋翼头结构三维建模

在通航直升机、小型无人直升机的结构设计环节，旋翼头作为直接连接主旋翼桨叶与主轴的核心承力部件，其结构合理性直接决定整机的升力输出效率、飞行姿态控制精度以及运行过程中的振动水平。本次建模的双叶式旋翼头结构，采用中心整流毂体加对称双桨叶的布局形式，中心毂体为流线型椭球结构，该外形设计并非单纯追求视觉规整，核心作用是在旋翼高速旋转过程中梳理中心区域的气流走向，减少桨根位置的气流紊流与压差阻力，避免毂体后方形成乱流区干扰桨叶中段的气动效率，同时也能降低旋翼旋转时的气动噪声。从安装边界来看，中心毂体底部预留与主旋翼轴对接的安装接口，接口的同轴度公差在建模阶段就做了基准约束，保证装配后旋翼旋转的动平衡精度，避免高速旋转时产生额外的偏心载荷传递到主减速器输出端。两侧桨叶采用对称翼型的等强度渐变设计，从桨根到桨尖的截面厚度逐步收窄，这种设计思路是匹配桨叶不同位置的线速度差异——桨根位置线速度低，需要更大的结构厚度承担挥舞、摆振方向的交变载荷，桨尖位置线速度高，更薄的截面能降低激波阻力，适配高速旋转时的气动特性。在实际应用场景中，这类双叶旋翼结构多用于轻型通航直升机、农业植保无人直升机以及航空模型飞行器，相比多叶旋翼结构，双叶布局的结构重量更轻，维护时的拆装流程更简便，对于起飞重量在100kg级以下的轻型飞行器来说，能有效降低动力系统的负载，提升续航表现。建模过程中对桨叶与中心毂体的连接位置做了圆角过渡处理，避免应力集中导致的结构疲劳，因为旋翼在运行过程中会持续承受周期变距带来的交变弯矩，连接位置的应力集中会大幅缩短部件的疲劳寿命，甚至引发飞行安全隐患。从尺寸适配角度，该旋翼头的桨叶展长可根据不同飞行器的起飞重量、升力需求做参数化调整，中心毂体的直径尺寸则需要匹配主旋翼轴的直径、桨根的连接宽度，保证在桨叶最大挥舞角度下，不会与机身结构、尾桨传动组件发生运动干涉。在结构功能层面，该旋翼头可配套跷跷板式铰接结构，允许两片桨叶在旋转过程中做小幅度的挥舞动作，以此抵消前飞时因前行桨叶与后行桨叶升力差带来的倾覆力矩，提升飞行过程中的稳定性，建模时预留的铰接安装位，也能为后续的变距机构、铰减部件装配留出足够的设计空间，方便设计人员在此基础上拓展周期变距、总距调节的相关结构，无需重新调整旋翼头的主体外形。
