谷物干燥设备内部金属结构组件设计

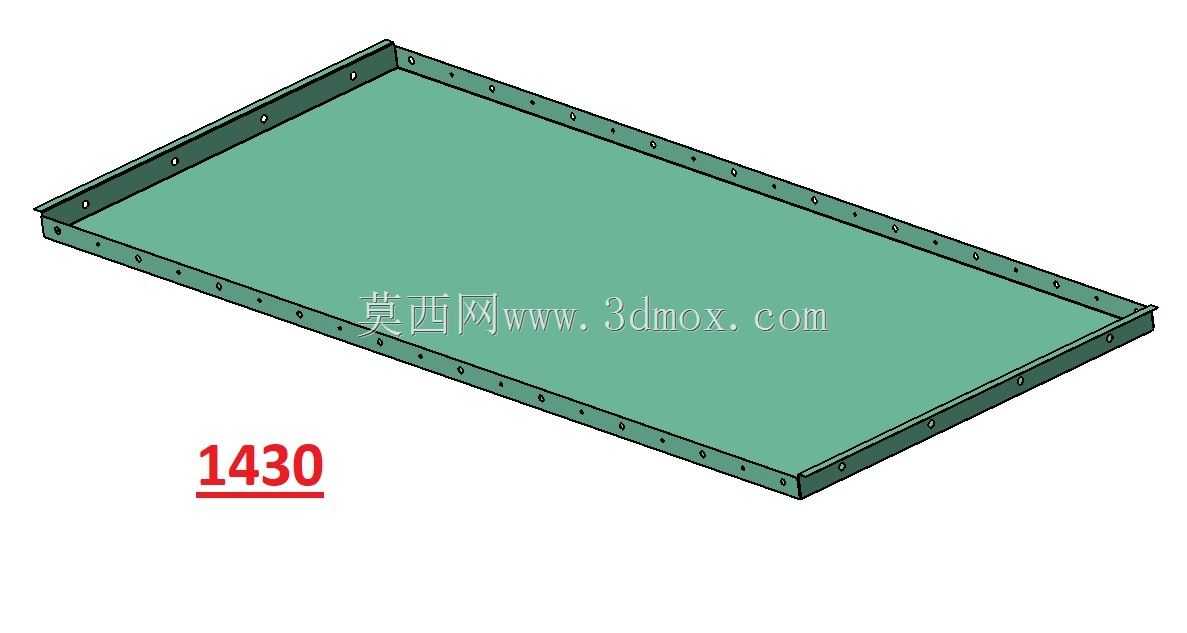

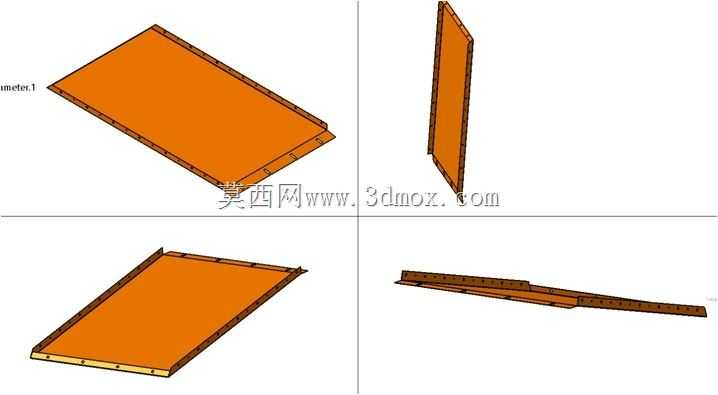

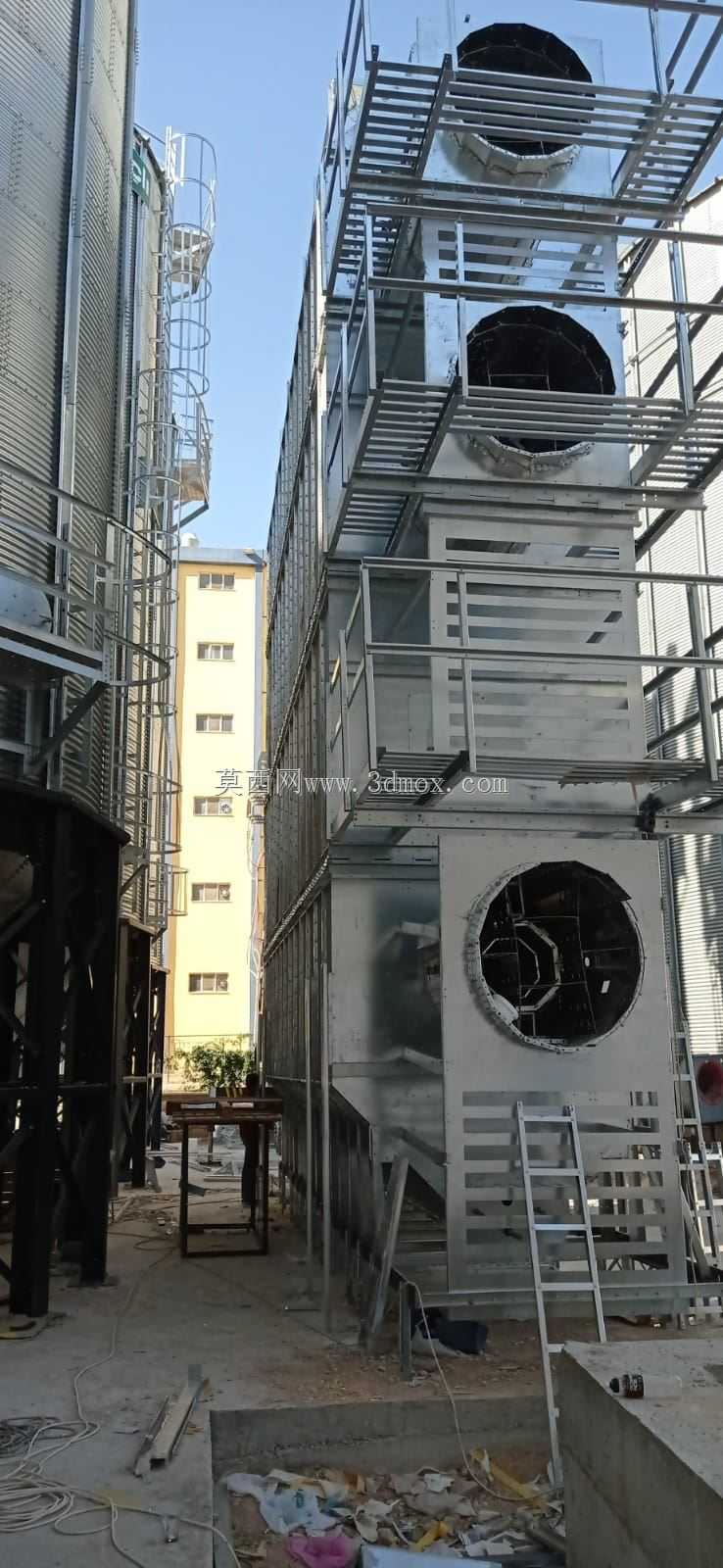

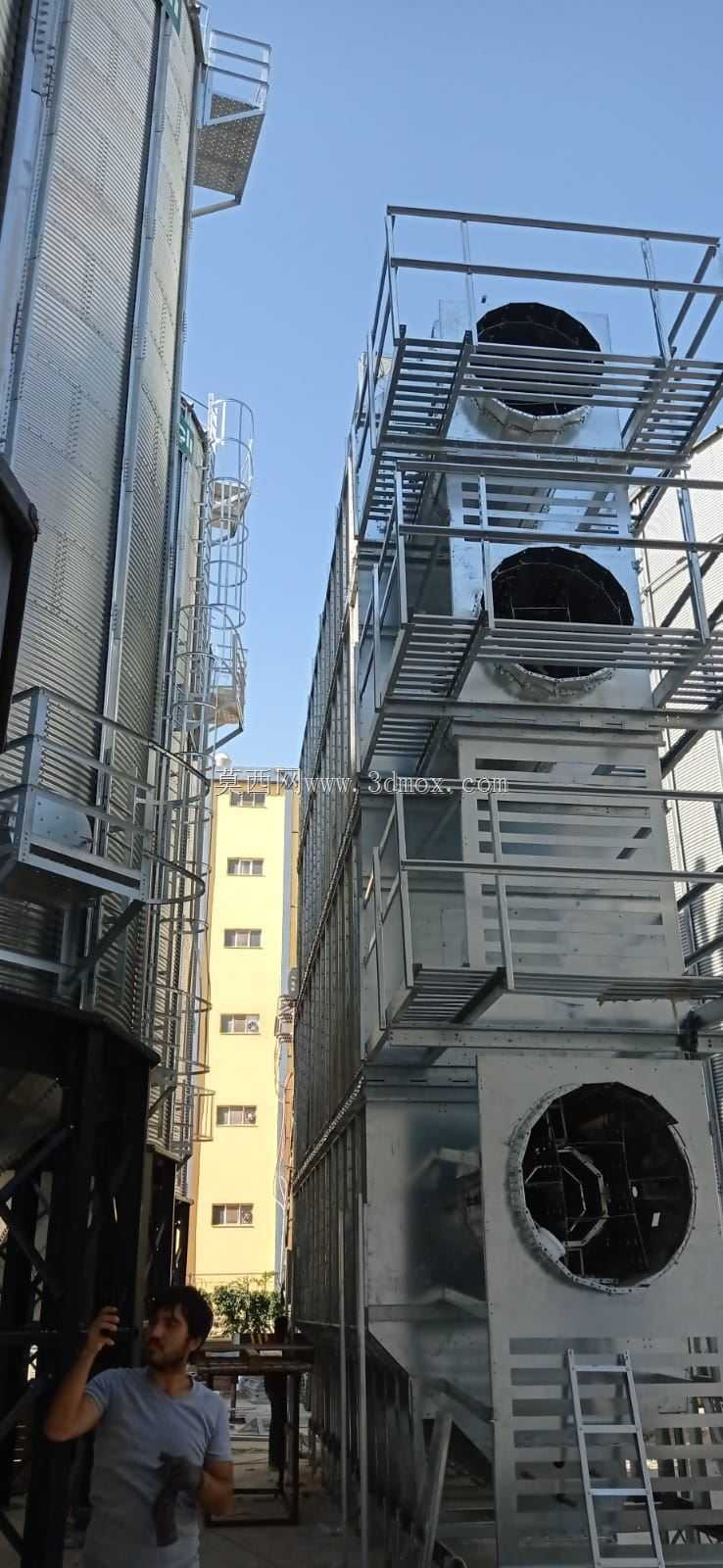

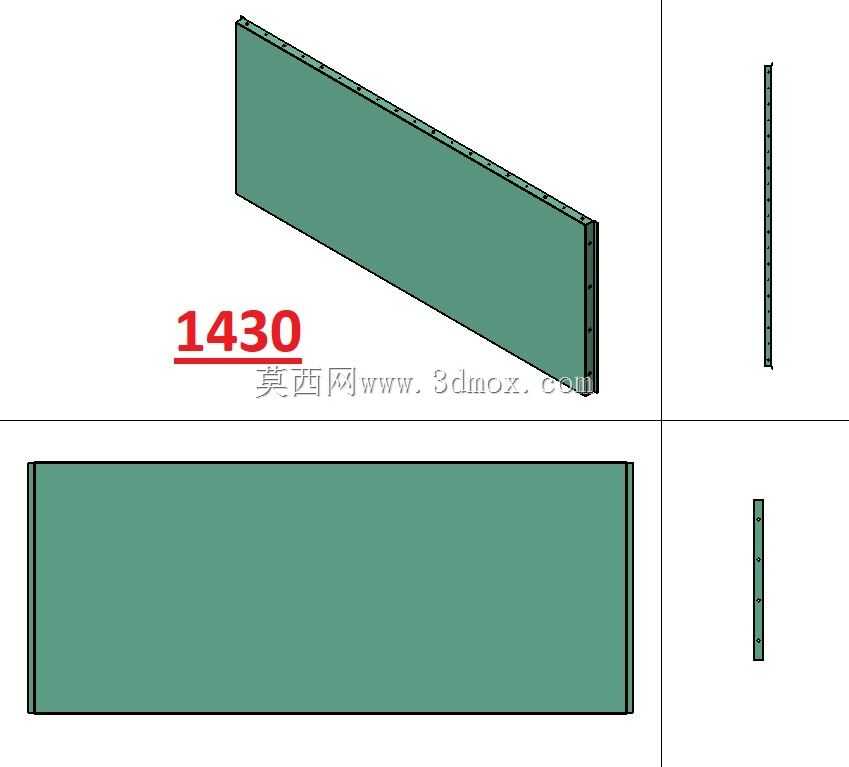

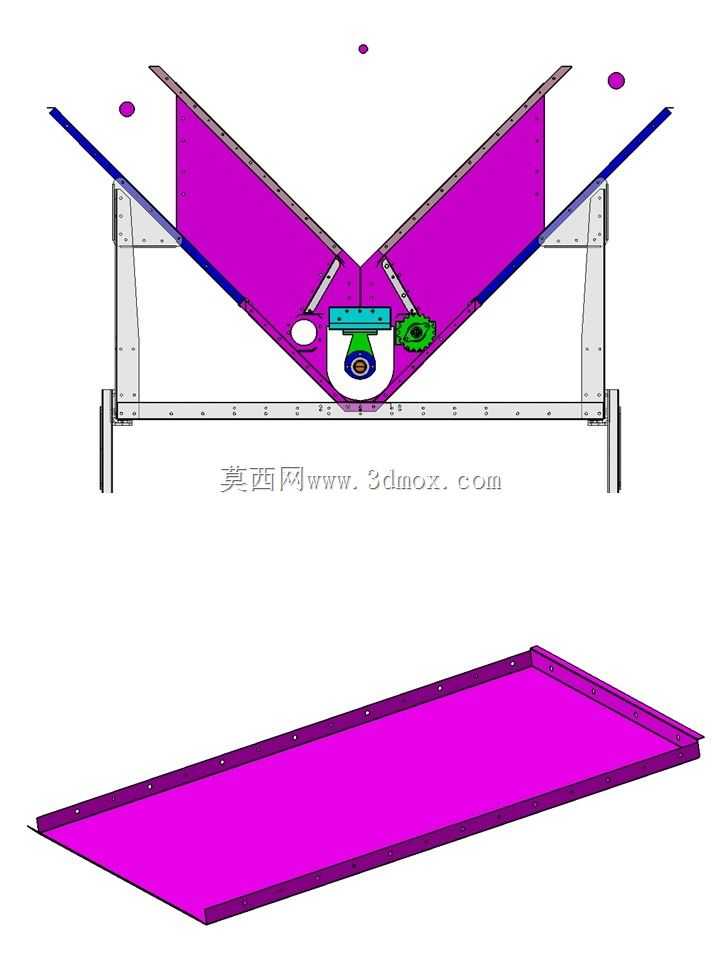

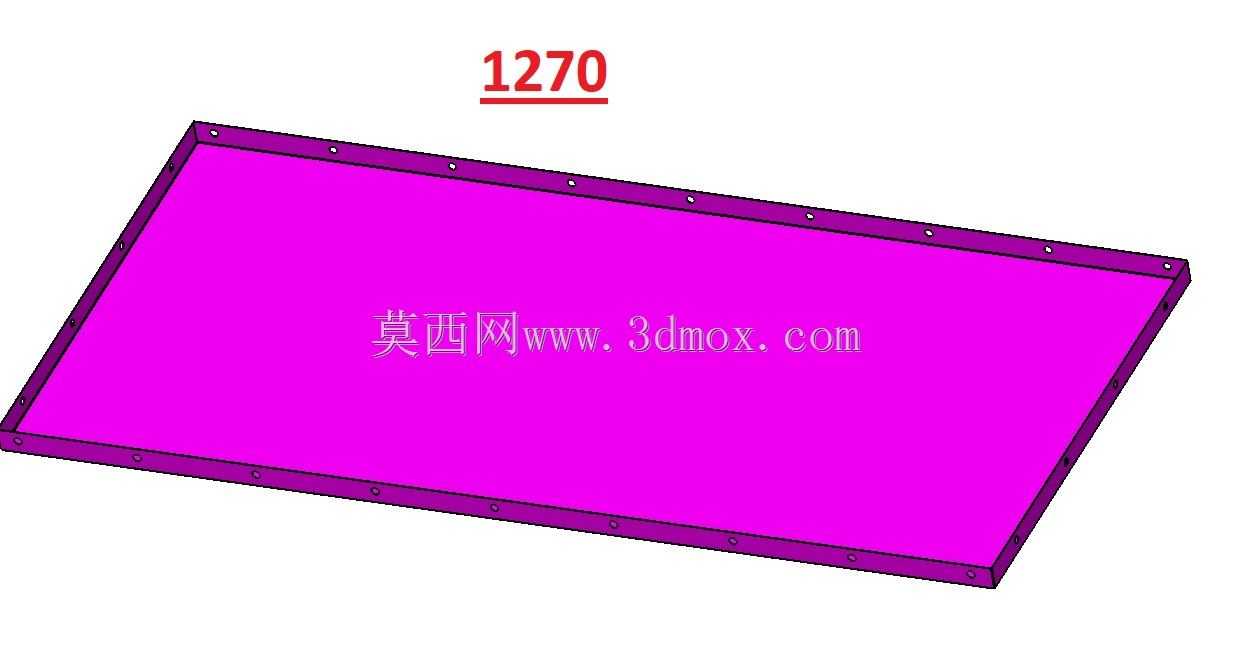

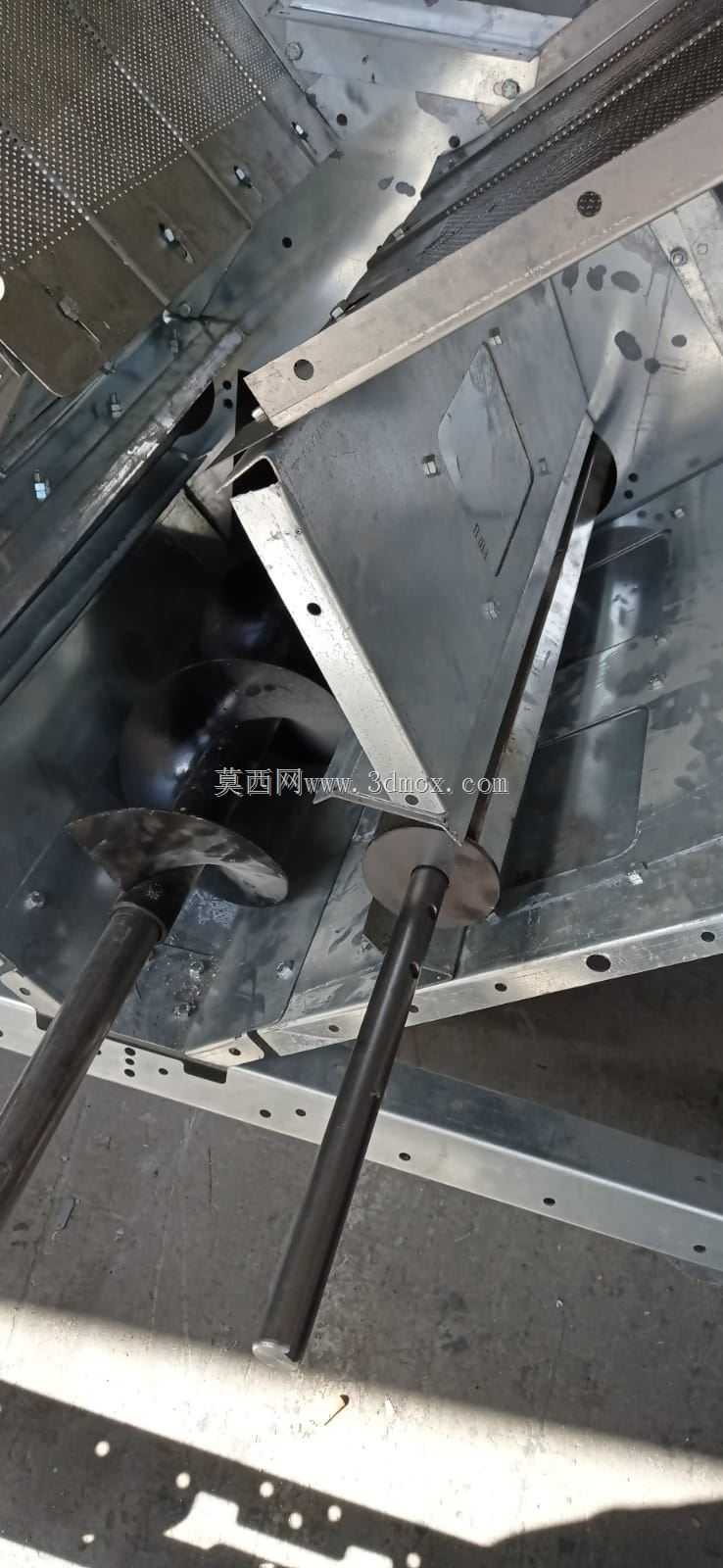

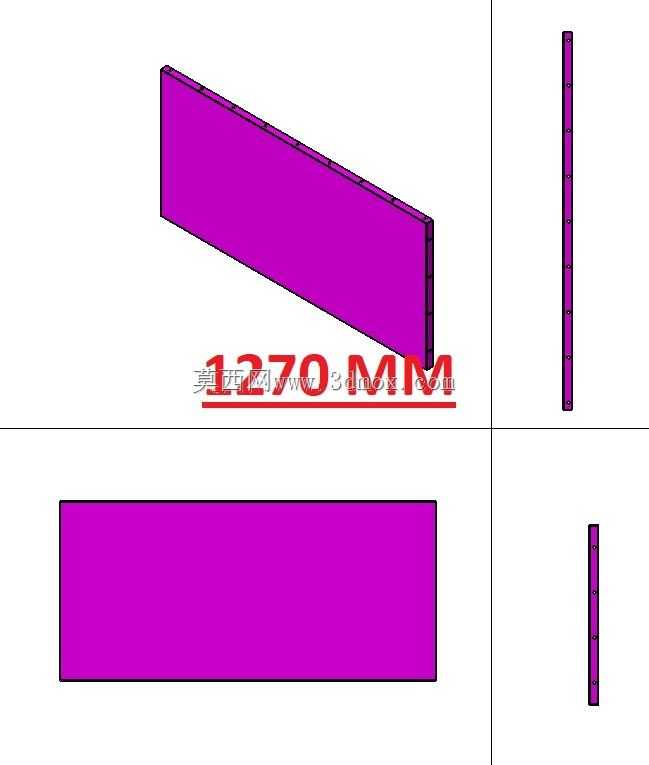

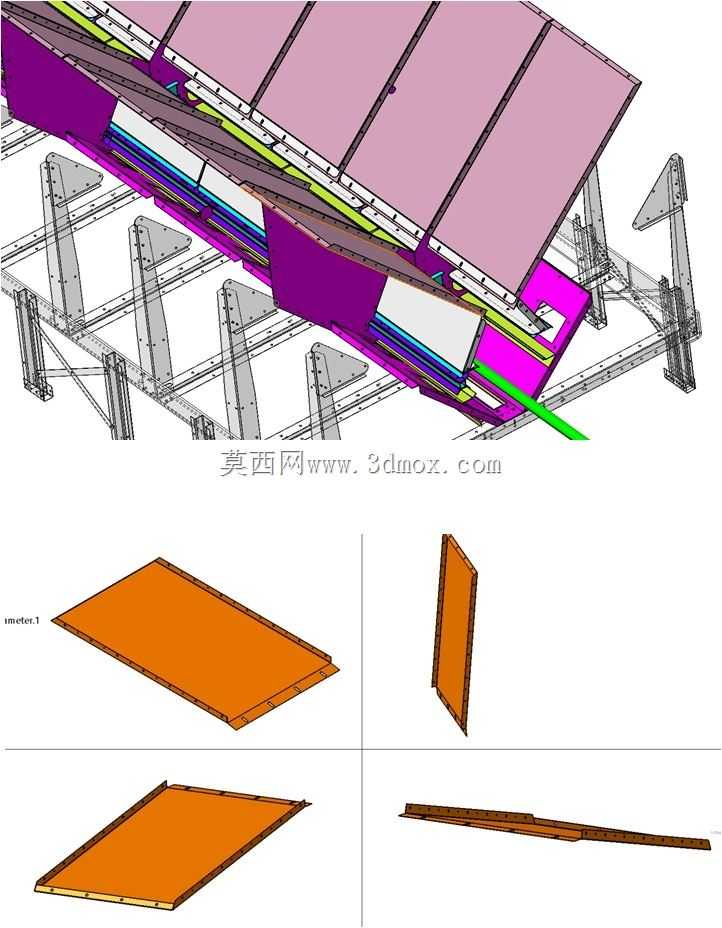

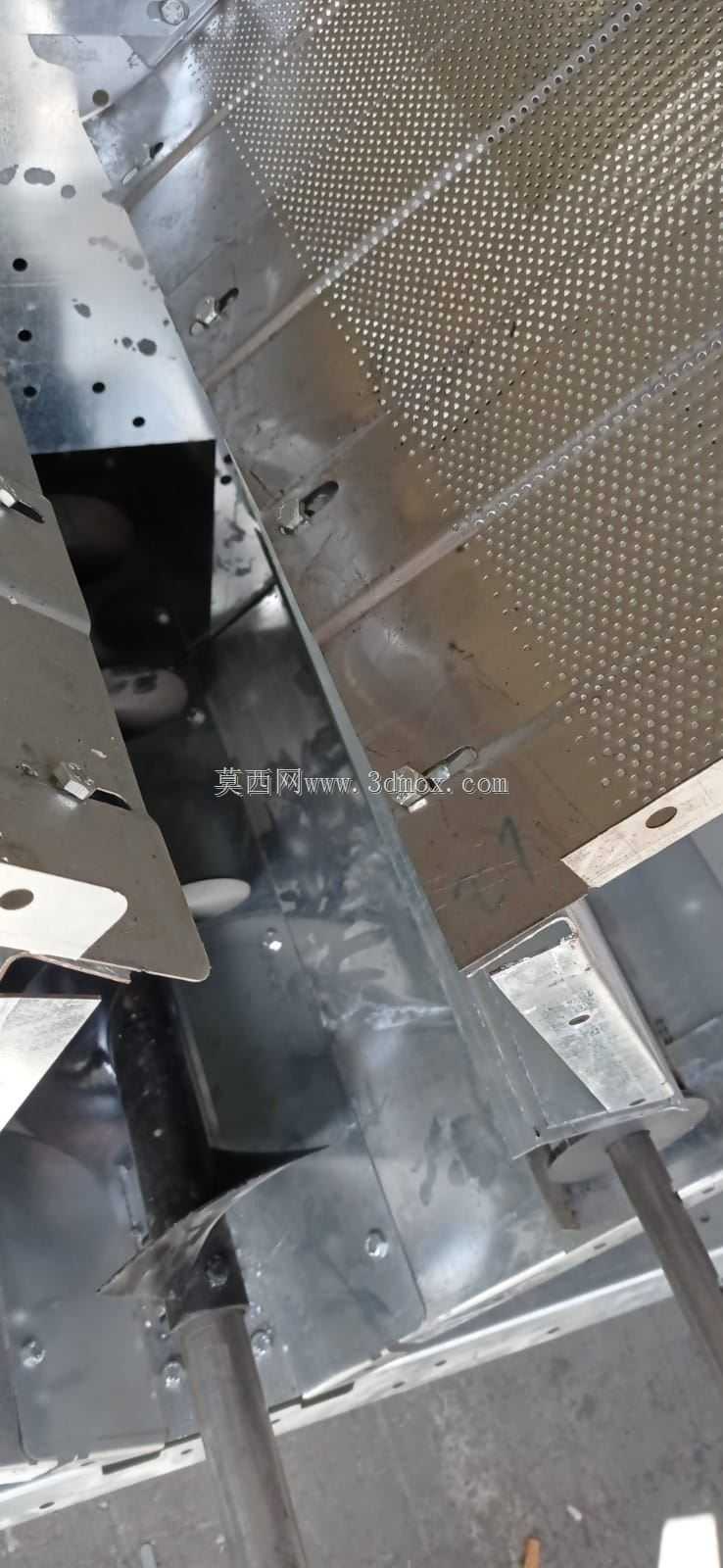

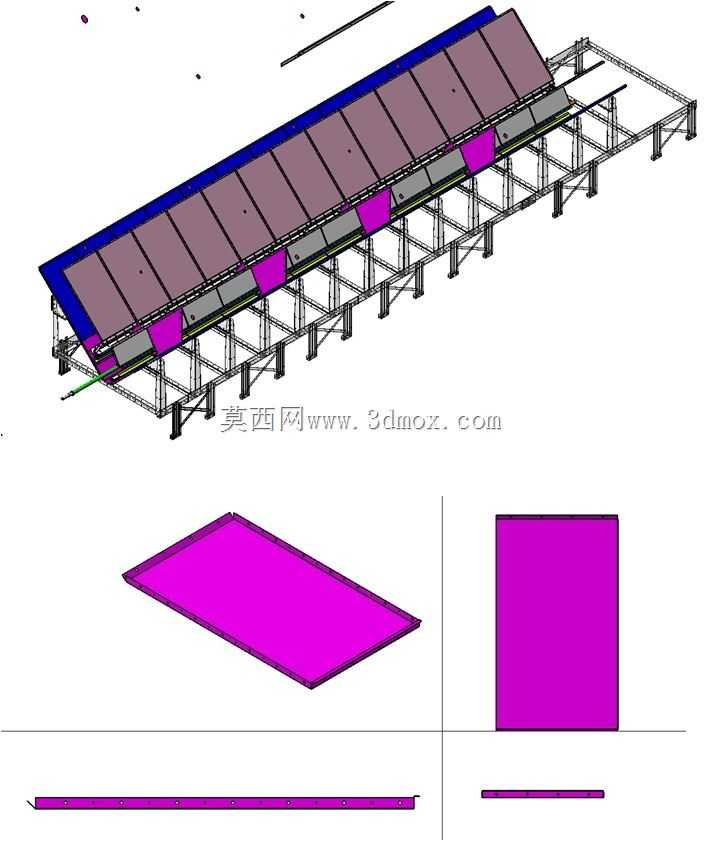

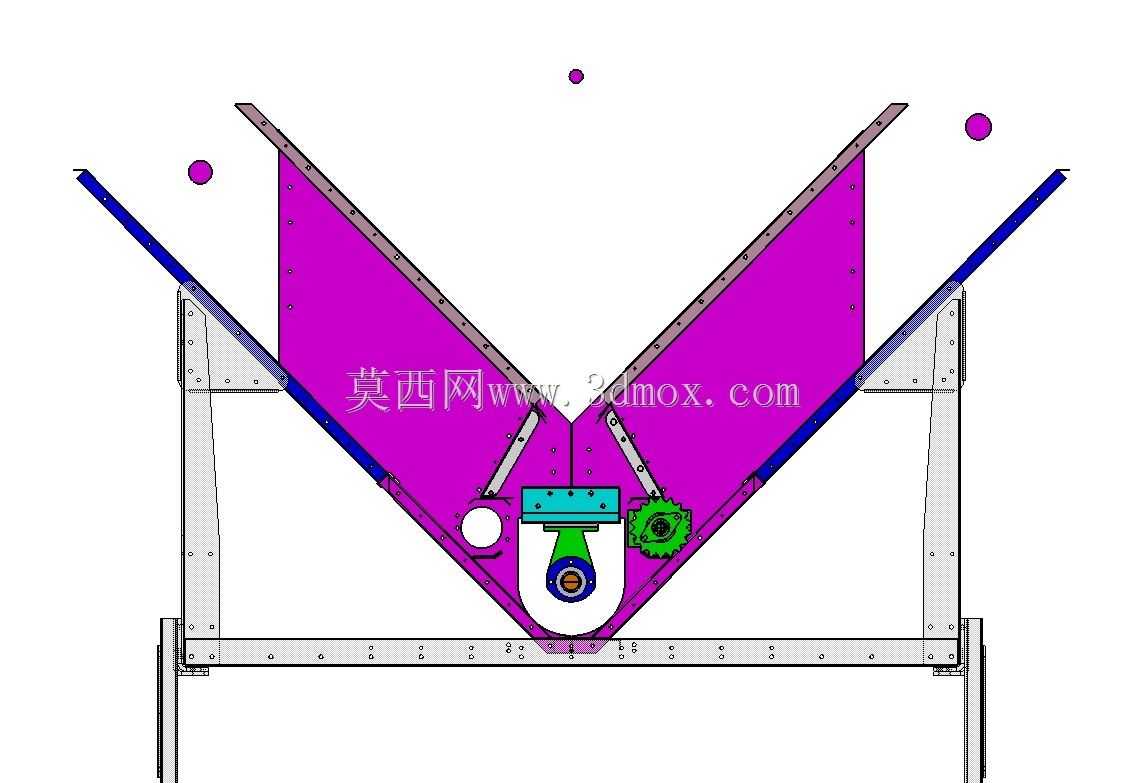

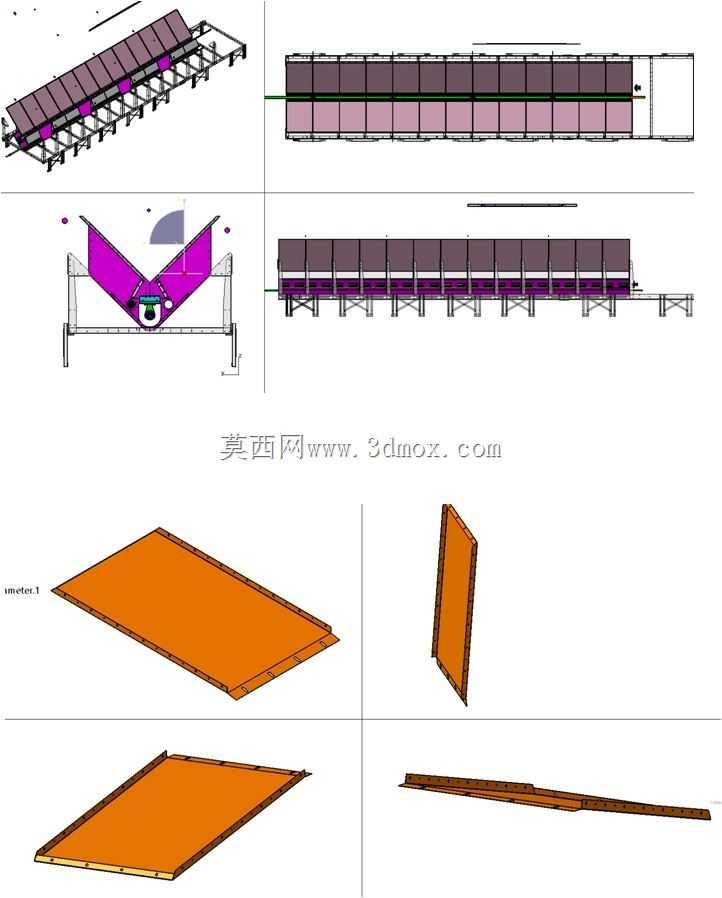

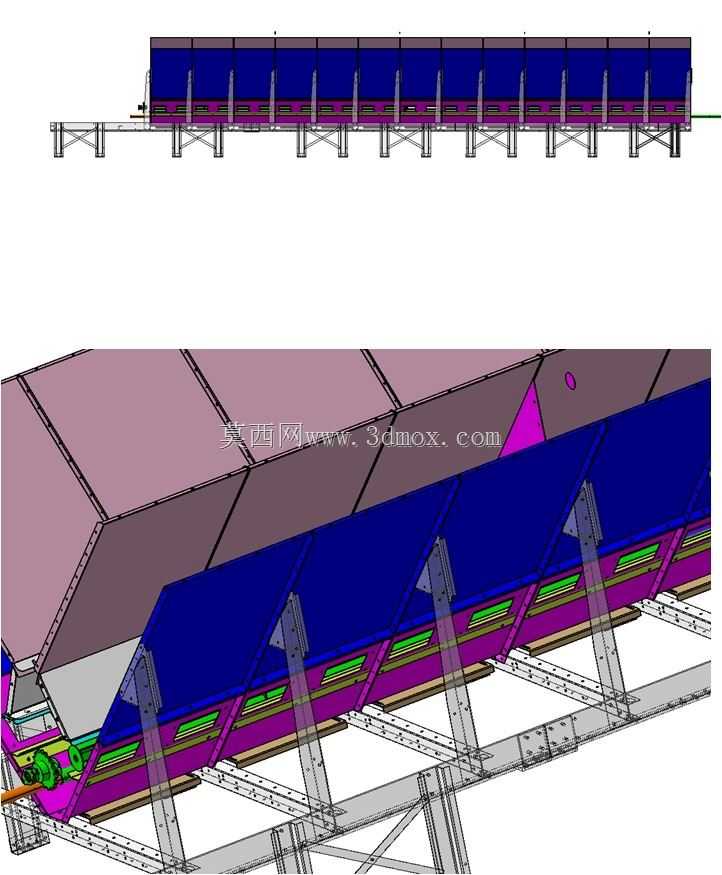

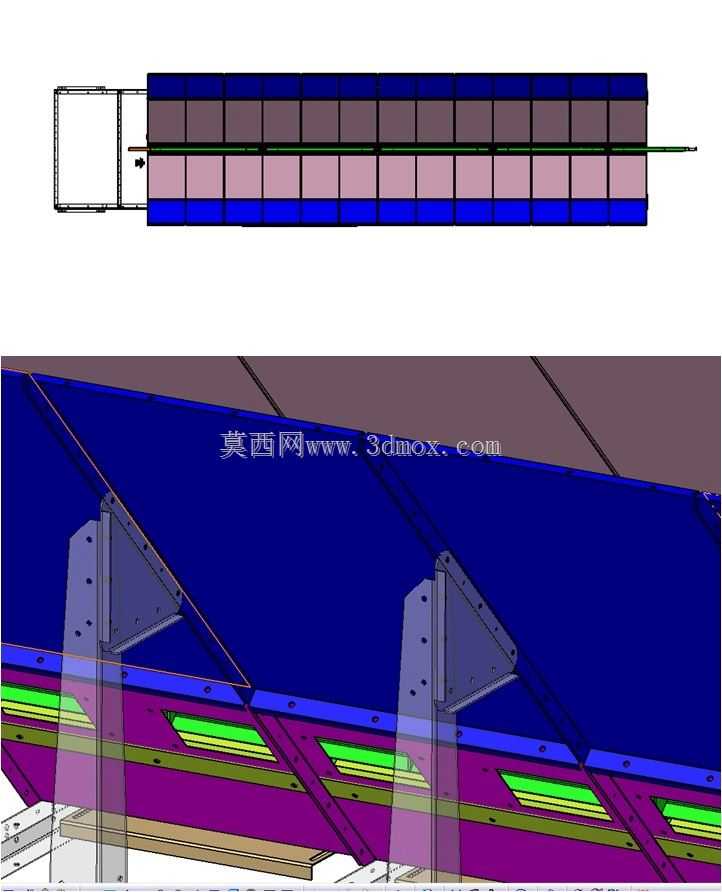

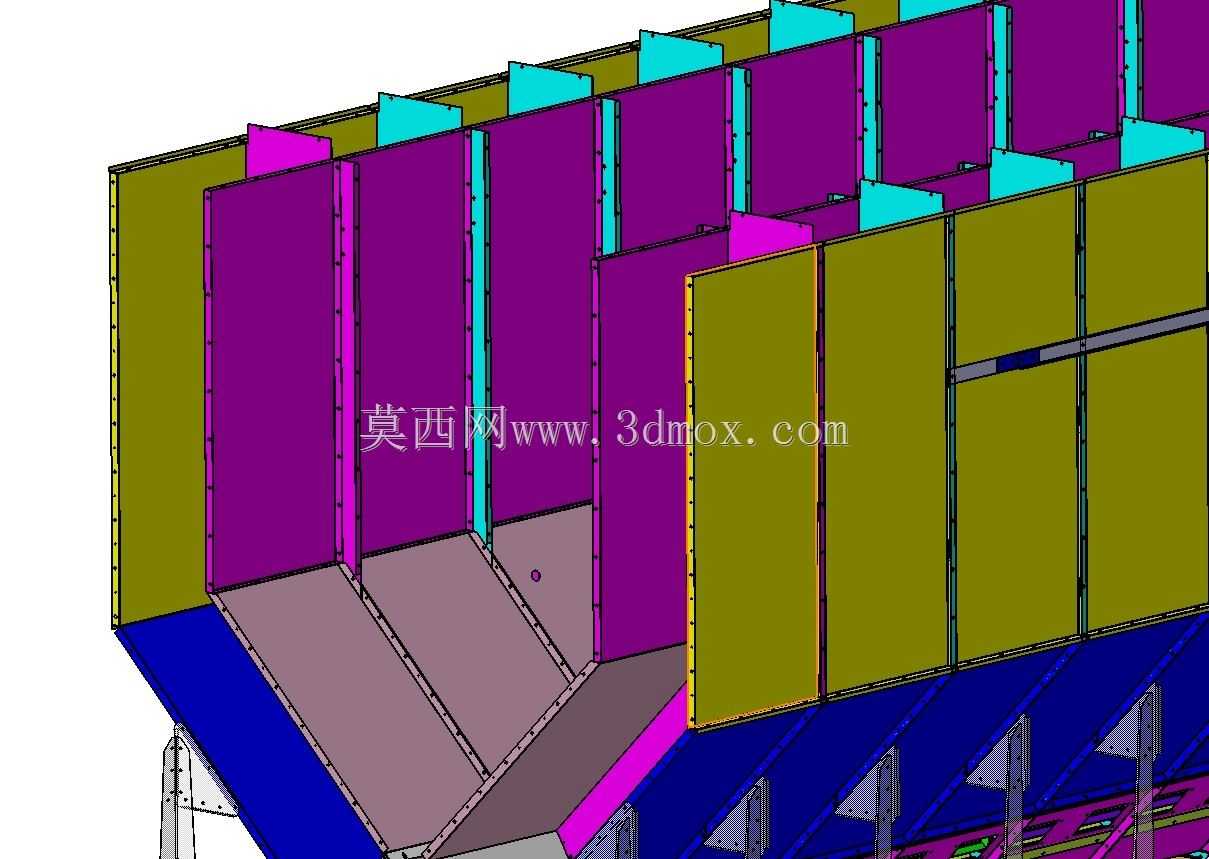

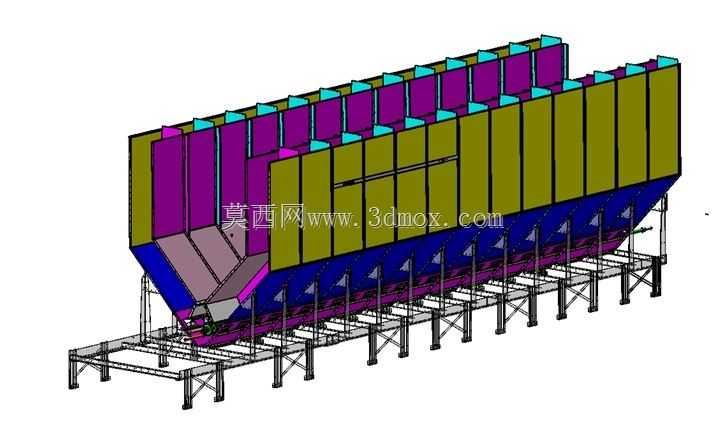

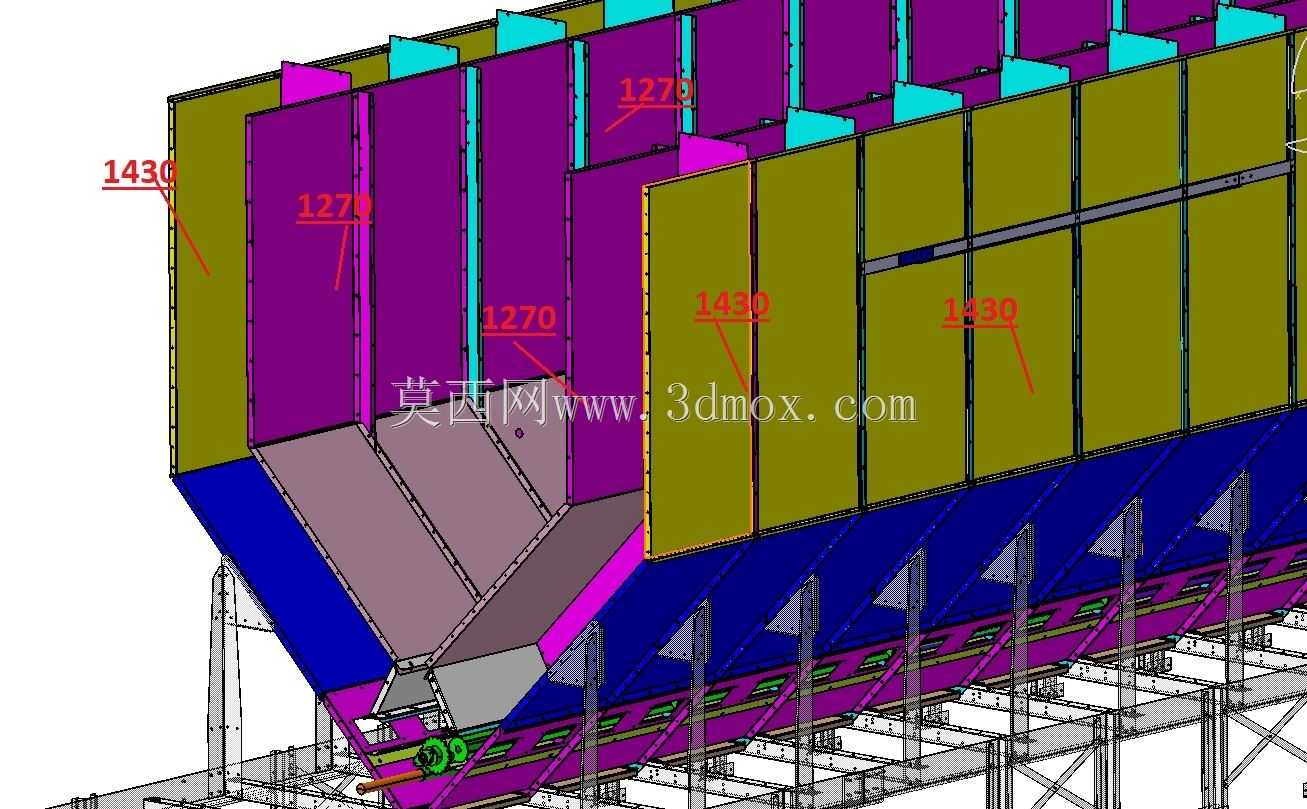

这套结构组件主要应用于规模化粮食产后处理环节的谷物干燥设备内部，承担热风导流、物料匀布、扰流干燥的核心作用，适配农场粮库、粮食加工企业的连续式干燥作业场景，可对接小麦、水稻、玉米、油菜籽等多种谷物的干燥工序，解决高水分谷物入仓存储前的降水需求，避免谷物霉变、发芽造成的产后损失。从结构设计来看，组件采用多段折弯钣金拼接成型，主体承力板件预留了规则排布的安装孔位，既可以通过螺栓与干燥设备的仓体内壁快速固定，也能适配不同规格干燥仓的内部安装边界，板件边缘做了折边强化处理，在1.5-2mm常用钣金厚度下保证结构刚性，减少热风长期吹扫带来的结构形变。组件上集成的导流叶片采用变角度排布设计，顺着热风进风方向逐步调整导风角度，避免干燥仓内出现通风死角，让穿过谷物层的热风分布更均匀，减少局部过烘或者水分不达标的情况；配套的匀料杆件采用圆管截面设计，表面做镀锌钝化处理，降低谷物流动过程中的摩擦阻力，同时避免长期接触高湿谷物出现锈蚀污染粮粒的问题。设计过程中充分考虑了设备的装配维护需求，所有拼接位置都预留了工具操作空间，易磨损的导流片部位采用可拆卸式固定结构，后期维护时无需整体拆解组件即可单独更换磨损件；组件的整体外形尺寸适配主流中型干燥设备的仓体截面，安装时不需要对原有仓体做额外的切割改造，可直接替换老旧设备内的原有导流结构，也能作为新设备的标准模块化部件直接预装。结构上还预留了风速检测元件的安装位，可配套仓内的温湿度监测系统调整导风角度，匹配不同谷物的干燥工艺参数，比如干燥油菜籽这类小粒径高含油作物时，可调整导风角度降低局部风速，避免物料被热风裹挟堵塞通风网板；干燥玉米这类大粒径高水分作物时，可增大导风开度提升通风量，缩短干燥作业周期。所有板件的拼接缝隙都做了密封贴合设计，减少热风短路漏风的情况，提升热能利用率，降低干燥过程的能耗损失。
