多层盘状带中心通孔风箱配套构件

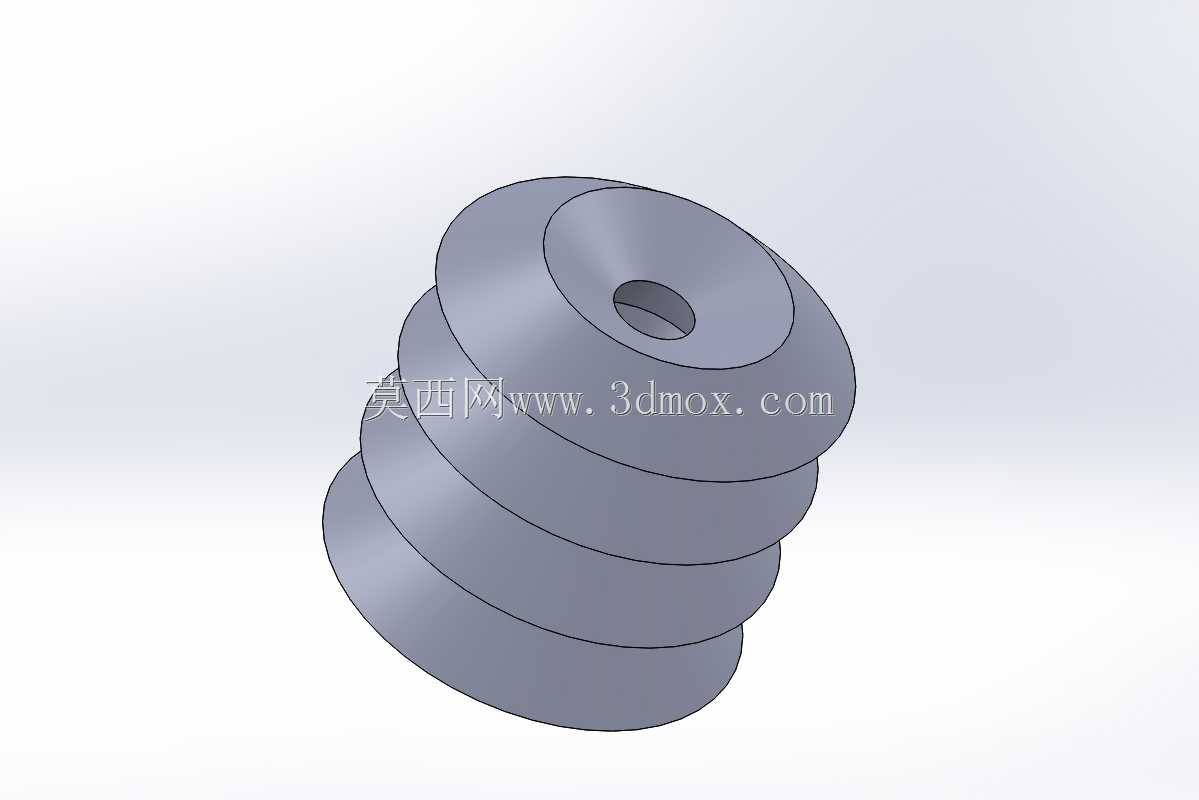

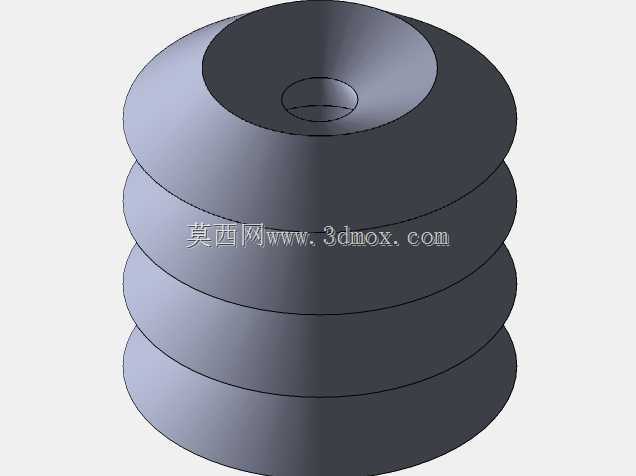

该叠层盘状构件主要配套风箱类风动设备使用，在风路系统中承担气流导流、阻尼缓冲的核心作用，日常多应用在小型通风设备、工位风动除尘装置、低压风路调压段的结构中，安装位置通常处于风箱出风口与送风管路的衔接处，可通过自身叠层形成的环形间隙对输出气流进行整流，避免直吹气流产生紊流引发管路振动。从结构设计逻辑来看，整体采用同轴叠层的阶梯盘结构，每层盘体的外径沿轴向呈梯度变化，相邻盘体间的环形槽深度统一，中心开设同轴通孔用于穿装固定螺杆或对接通风芯管，所有盘体的过渡棱边均做小圆角处理，一方面可降低气流经过时的风阻损耗，另一方面也能避免锐角结构在长期气流冲刷下出现应力开裂。设计阶段优先考虑了安装适配性，中心通孔的公差带选用间隙配合区间，可适配常用规格的紧固螺栓与管路接头，构件整体的轴向总长度控制在常规风箱安装位的预留尺寸范围内，最大盘径匹配常规小口径送风管路的对接尺寸，无需额外加装变径接头即可完成装配。实际使用过程中，该构件的叠层结构可打散高速通过的集中气流，让输出风场更均匀，在工位吹尘场景下能避免集中气流吹起细小碎屑造成二次扬尘，在小型通风换热场景中可让气流与换热面的接触更充分，提升换热效率。建模过程中优先保证了各层盘体的同轴度，所有环形槽的槽宽尺寸统一，避免因尺寸偏差导致气流分布不均，中心孔与各层盘的端面垂直度控制在机械加工常用公差范围内，确保安装后不会出现偏斜漏风的问题。构件的端面预留了足够的压紧接触面积，安装时配合密封垫片即可实现端面密封，无需额外加工密封槽，降低了配套加工的成本。从受力角度分析，该构件工作时主要承受轴向的压紧力与气流的径向冲刷力，整体等壁厚的结构设计让各部位的受力更均匀，不会出现局部应力集中的问题，长期使用下的结构稳定性更强，适配多数低压风路系统的使用工况。
