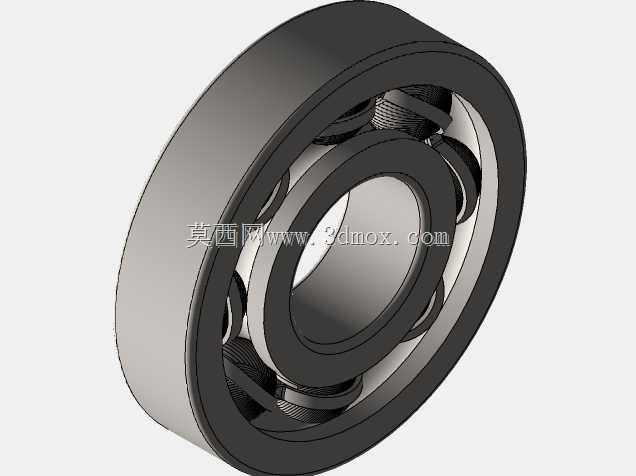

无摩擦铝保持架深沟滚珠轴承结构

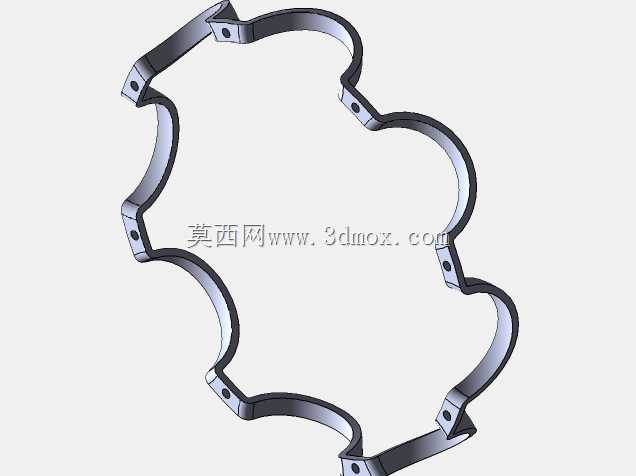

这类无摩擦铝保持架滚珠轴承，常被应用在中小载荷的高速旋转工况中，比如轻工输送线的从动辊支撑、小型电机输出端定位、精密检测设备的旋转轴系，相比传统冲压钢保持架结构，铝制保持架的自重更轻，高速运转时的离心载荷更小，能有效降低滚动体在兜孔内的摩擦损耗，延长轴承在连续运转场景下的使用寿命。从结构设计逻辑来看，该轴承采用双半内圈的无摩擦设计思路，规避了传统深沟球轴承装填钢球时的装球缺口限制，能够在内外圈滚道之间排布更多数量的滚动体，在不改变轴承径向安装尺寸的前提下，提升整体径向承载能力，同时铝制保持架的兜孔采用间隙适配设计，既可以给滚动体提供足够的活动余量，避免运转过程中出现卡滞，又能引导滚动体在滚道内均匀排布，防止滚动体之间发生直接接触摩擦，降低运转过程中的温升与噪音。在安装边界层面，该轴承的外圈采用标准圆柱面设计，可直接适配常规的轴承座安装孔，内圈与轴的配合可根据载荷特性选择过渡或小过盈配合，轴向定位可通过轴用挡圈或者端盖压紧实现，不需要额外设计特殊的定位结构，能够直接替换同尺寸规格的标准深沟球轴承，降低设备改造时的设计与加工成本。实际选型应用中，需要注意这类铝保持架轴承不适用于重载冲击工况，铝材质的抗冲击性能弱于钢保持架，在存在瞬时冲击载荷的场景下容易出现保持架变形，进而导致滚动体运转卡滞，更适合连续平稳运转、转速偏高、载荷适中的传动场景，比如小型风机的叶轮支撑、自动化设备的同步带轮轴支撑、办公自动化设备的辊轴支撑等场景。建模过程中，滚道的曲率半径需要严格匹配滚动体直径，通常内圈滚道曲率半径取滚动体直径的51.5%-52.5%，外圈滚道曲率半径取滚动体直径的52.5%-53.5%，保证滚动体与滚道之间的接触应力处于合理区间，同时保持架的兜孔间隙需要控制在滚动体直径的0.1-0.2毫米之间，间隙过小会导致滚动体运转阻力增大，间隙过大则会导致滚动体运转过程中出现窜动，影响轴系的旋转精度。
