上单翼遥控固定翼航模整机结构

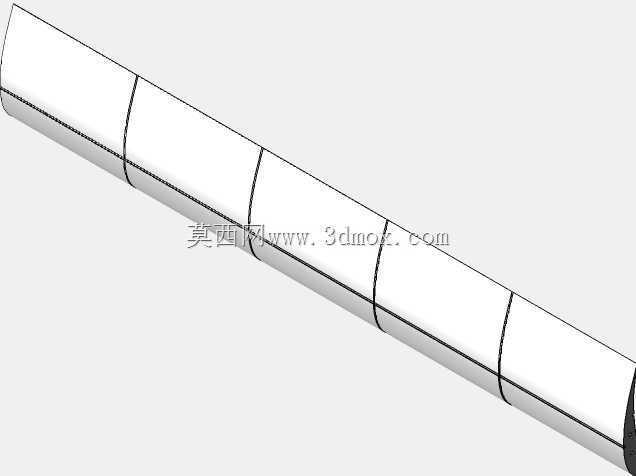

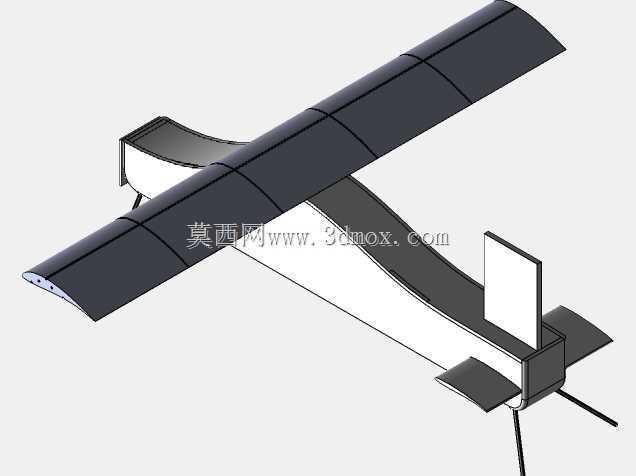

　　这套三维结构围绕一架上单翼遥控固定翼飞行器展开，建模时把机翼、机身、垂直尾翼、水平尾翼和简易起落架作为一个完整装配体处理，重点不在外观装饰，而在于各部件之间的空间关系、气动面布置和后续改装边界。机翼采用平直上单翼形式，翼面沿展向分成若干段，便于在工程软件中检查翼肋、蒙皮或拼接区域的位置；上单翼布局使机翼位于机身上方，机身对翼下气流的干扰相对较小，低速飞行时升力稳定性较好，也适合教学、休闲飞行和初级气动验证。机身从机头整流段向后平滑过渡，截面变化兼顾内部设备容纳与外部阻力控制。机头区域可预留动力装置安装位，中部可布置电池、接收机、舵机或飞控等机载部件，后部则连接尾翼承力结构。建模过程中需要特别关注机身中心线、机翼安装角和尾翼相对位置，

　　因为这些几何关系会直接影响俯仰安定性、方向安定性以及操纵面的配平效果。尾翼部分采用垂直安定面与水平尾翼组合，垂尾位于机身末端上方，用于维持和修正航向；水平尾翼承担俯仰稳定与升降操纵功能。尾翼与机身的连接区域在实际制作中往往是受力集中位置，三维模型中应保留足够的搭接面和安装空间，避免后续制作时出现舵面摇臂与结构件干涉。起落架为简化的尾部支撑形式，前下方主承力点与尾部辅助支点共同构成地面停放和滑跑支撑。该结构更偏向轻量航模方案，适合平整场地起降；若用于草地、砂石地或重载飞行，可在现有几何基础上加宽机轮、增加缓冲行程或调整支柱角度。机翼与机身的连接是整机装配的关键。上单翼构型通常需要翼台、绑带、碳杆或插接结构来传递升力和限制位移，

　　模型中机翼下方与机身上部的贴合面应保持连续，翼梁方向和机身加强方向要形成明确传力路径。对于追求真实飞行数据的rc平面设计，翼展、弦长、尾容量和重心范围不能只凭视觉确定，需要结合翼面积、整机重量和尾翼力臂进行校核。从使用场景看，该结构可用于固定翼航模入门制作、气动课程演示、飞行布局对比以及小型无人验证平台的前期方案讨论。平直翼低速升阻特性温和，操纵逻辑清晰，维修和替换部件也比较方便；相比复杂曲面竞速机，它更强调稳定滑翔、易装配和低改装门槛。若后续增加襟翼、副翼或可拆卸机翼，应在现有翼段分界处提前预留舵面铰链、拉杆通道和紧固件位置。外形边界方面，机翼是整机横向尺寸最大的部件，运输和收纳时需要考虑翼面分段或可拆卸设计；

　　机身长度决定尾翼力臂和设备排布，机头空间影响电机、螺旋桨或整流罩选择；垂尾高度影响方向稳定性，也会受到存放高度限制。起落架支柱向下伸出，停放、装箱和地面搬运时都属于突出结构，设计中应避免与机身下部设备舱冲突。整机建模还应检查螺旋桨旋转包络、舵机摇臂摆动范围、机翼绑带压缩空间以及电池拆装路径。虽然当前模型以几何表达为主，但在工程深化阶段，这些运动间隙和维护开口往往决定方案能否落地。机身侧面可根据需要开设检修口，机翼内部可沿翼梁方向布置加强件，尾翼拉杆则应沿低阻力、少弯折的路径走向。气动上，上单翼带一定上反效果时，横侧自稳定能力会增强，适合遥控训练；水平尾翼与机翼之间需保持合理垂直和纵向距离，以减少机翼下洗带来的配平波动。整机重心通常落在机翼弦长靠前区域，三维装配时可通过电池位置和设备配重来调整，模型结构应为这种前后移动留出空间。总体而言，该固定翼航模结构把外形、气动面、承力连接和设备安装空间放在同一框架下表达，既保留rc平面方案的简洁性，也为后续材料选择、零件拆分、飞行测试和结构加强提供了清晰的三维基础。
