简易T型旋翼手抛飞行玩具结构设计

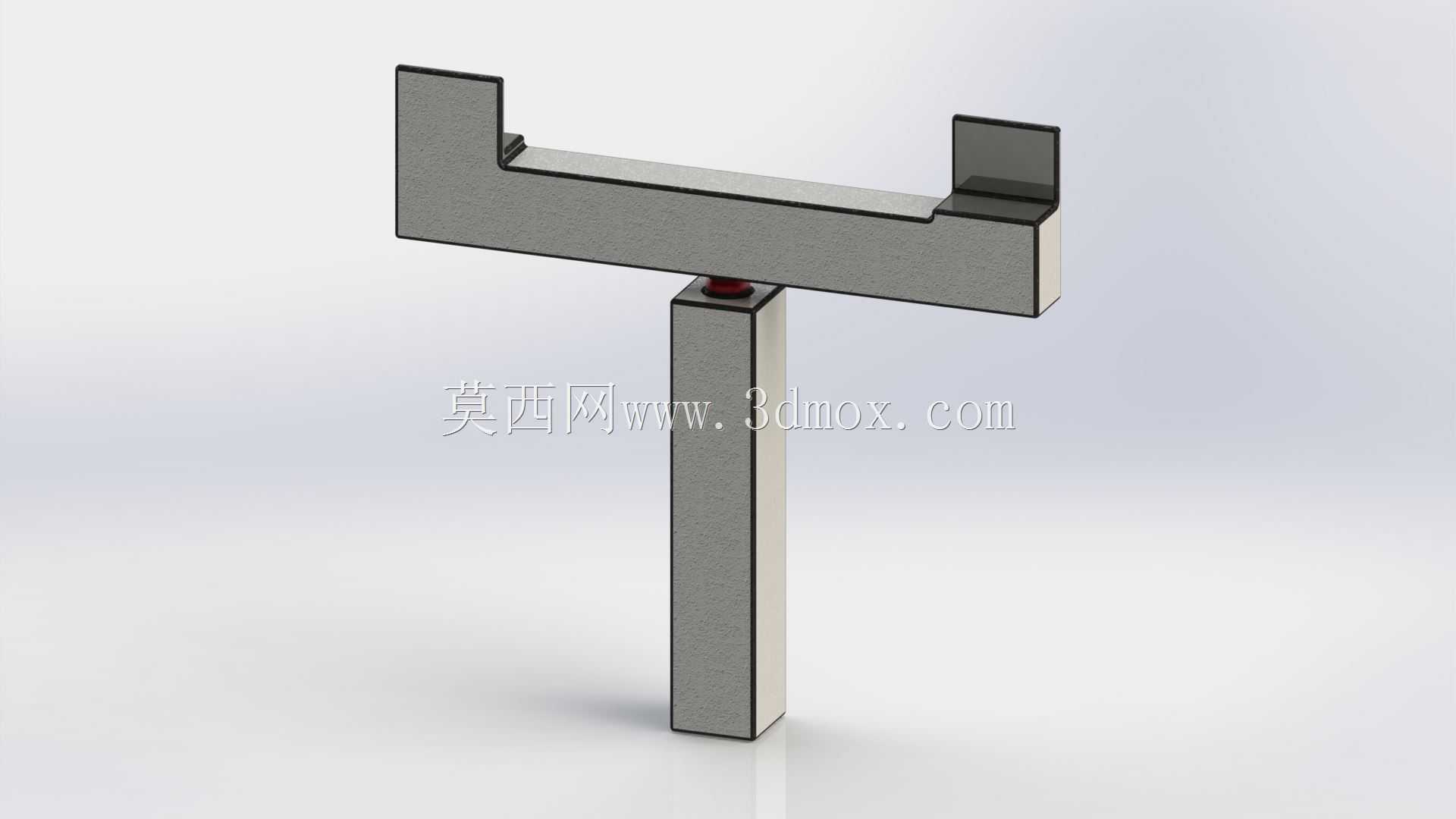

这款T型结构的简易旋翼装置，最初的设计原型来自手工折纸类的小制作，经过三维结构优化后可直接通过增材制造完成实体制作，适配青少年科创教具、桌面趣味摆件、手抛飞行体验等多个场景。从结构布局来看，整体采用垂直立柱搭配横向悬臂的T型构型，垂直立柱作为手持与配重的核心载体，直径控制在适合单手握持的尺寸范围内，整体高度适配日常桌面摆放与手持抛投的操作边界，不会因尺寸过大导致抛投时力矩失衡，也不会因尺寸过小丢失旋翼转动的气动效率。横向悬臂两端设置有向上弯折的挡边结构，该结构并非装饰性设计，一方面可在旋翼转动过程中限制旋翼片的径向窜动，避免高速转动时旋翼片从悬臂端部滑脱，另一方面可在装置落地时形成端部缓冲，减少横向悬臂直接撞击地面产生的结构断裂风险。悬臂与垂直立柱的连接位置设置有嵌入式的转轴安装位，转轴采用低摩擦的间隙配合设计，无需额外加装轴承即可实现旋翼的顺畅转动，连接位顶部设置有限位凸台，可避免旋翼在转动过程中向上脱出，同时预留了0.2mm的轴向活动间隙，抵消增材制造过程中可能产生的层厚误差，防止转动卡滞。从气动设计角度，横向悬臂的截面采用上窄下宽的梯形构型，在装置被手抛向前滑行的过程中，气流流经悬臂上下表面可产生微小的升力，延缓装置的下落速度，延长旋翼的转动时长。两端的旋翼片采用轻质薄片结构，重心与悬臂转轴保持同轴，转动时的动平衡偏差控制在0.5g以内，避免高速转动时产生明显的抖动。垂直立柱的底部做了平切处理，可直接稳定放置在水平桌面上，作为静态展示摆件使用，立柱内部可根据实际使用需求嵌入配重块，调整整体重心位置，适配不同抛投力度下的飞行姿态。在实际教学场景中，该结构可作为机械结构入门、气动基础认知的实操案例，学生可通过调整旋翼片的角度、悬臂的长度、立柱的配重，直观观察不同参数对飞行时长、转动稳定性的影响，无需复杂的加工设备即可完成实体制作与测试。结构所有棱边均做了R0.5的圆角处理，避免使用过程中划伤手部，所有连接位均采用一体化设计，无需额外的紧固件即可完成装配，降低制作与组装的门槛。
