曲面造型轻型通航飞机外观结构设计

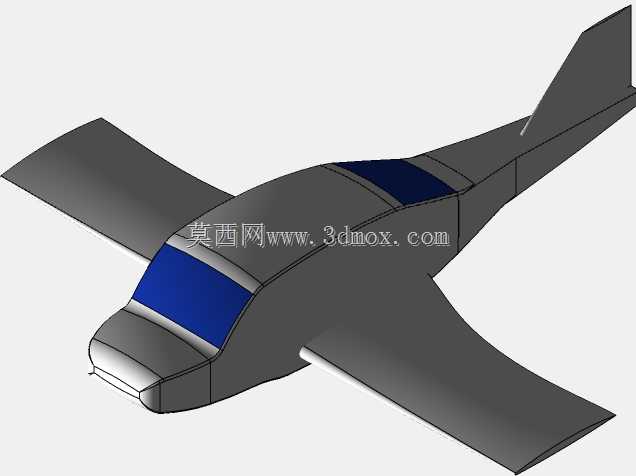

这款轻型通航飞机的外观结构设计，核心围绕小型低空飞行器的气动需求与结构落地性展开，建模过程全程依托曲面构建逻辑完成，覆盖曲面放样、边界曲面生成、曲面修剪、面删除重构等核心操作，最终呈现的机身曲面顺滑度可直接对接后续的气动仿真验证环节。从实际应用场景来看，该结构可适配轻型运动类飞机的原型验证、航模产品的结构开发以及航空科普教学的演示场景，机身主体采用一体化曲面成型思路，能够有效降低低空低速飞行时的空气阻力，同时减少后续蒙皮拼接的接缝数量，降低装配阶段的工艺复杂度。设计阶段优先考虑了座舱区域的视野边界，前风挡与侧窗的曲面弧度经过反复调整，既保证飞行员前向及侧下方向的视野无遮挡，也兼顾了曲面成型时的拔模角度，避免后续实体化或者模具加工时出现倒扣问题。机翼采用上单翼布局的曲面设计，翼根与机身的过渡区域做了连续曲率的曲面衔接，能够减少翼根处的气流干扰，提升低速飞行时的升阻比，尾翼部分的垂直安定面与方向舵做了独立的曲面拆分，预留了后续舵面转动的结构间隙，方向舵的偏转角度边界在建模时就做了初步的空间校核，避免舵面转动时与机身尾部、水平尾翼出现运动干涉。机身整体的截面从机头到机尾采用渐变式曲面过渡，机头部位的圆润曲面可以降低飞行时的正面风阻，座舱后方的机身收腰设计兼顾了结构减重与气动优化，机身顶部的曲面预留了后续航电设备、天线安装的平面区域，不需要后续额外做曲面切除调整。建模过程中对曲面的颜色分区做了区分，蓝色区域对应透明座舱罩的安装位置，灰色区域对应机身蒙皮的主体部分，方便后续结构设计时快速拆分不同的零件边界，机翼的厚度从翼根到翼尖做了渐变处理，既保证翼根处有足够的结构强度容纳起落架、燃油管路等部件，也能让翼尖的诱导阻力控制在合理范围。尾翼的水平安定面与垂直安定面的夹角经过空间角度校核，保证飞行时的纵向与航向稳定性，整个模型的曲面构建全程遵循G2连续的曲率要求，避免出现曲面棱线、褶皱等问题，可直接导入后续的CAE软件做气动分析，也可作为结构详细设计的基础骨架，为后续内部框架、航电系统、动力系统的布置提供准确的外形边界参考。
