轻量化优化型铝制轴承支撑支架结构

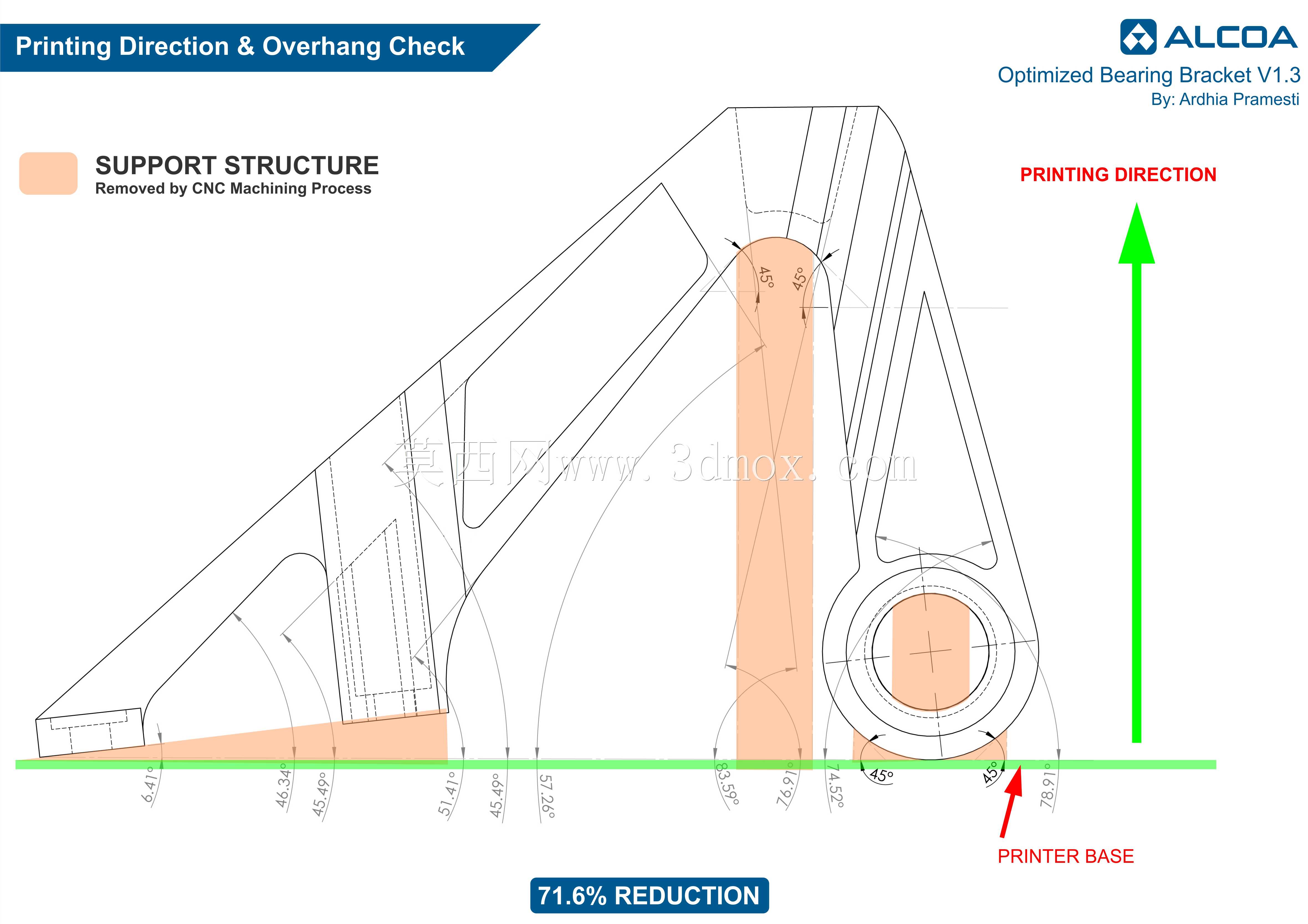

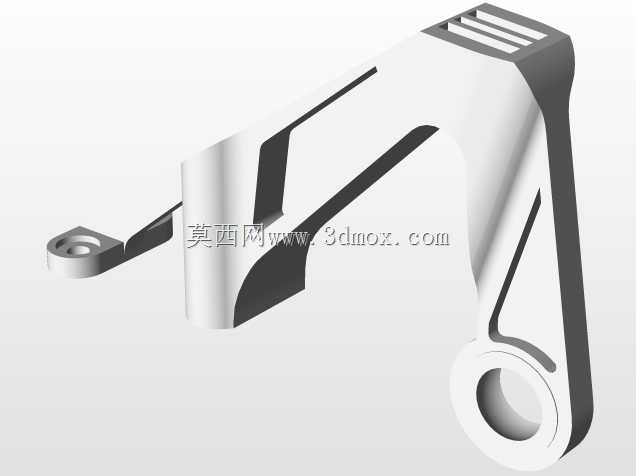

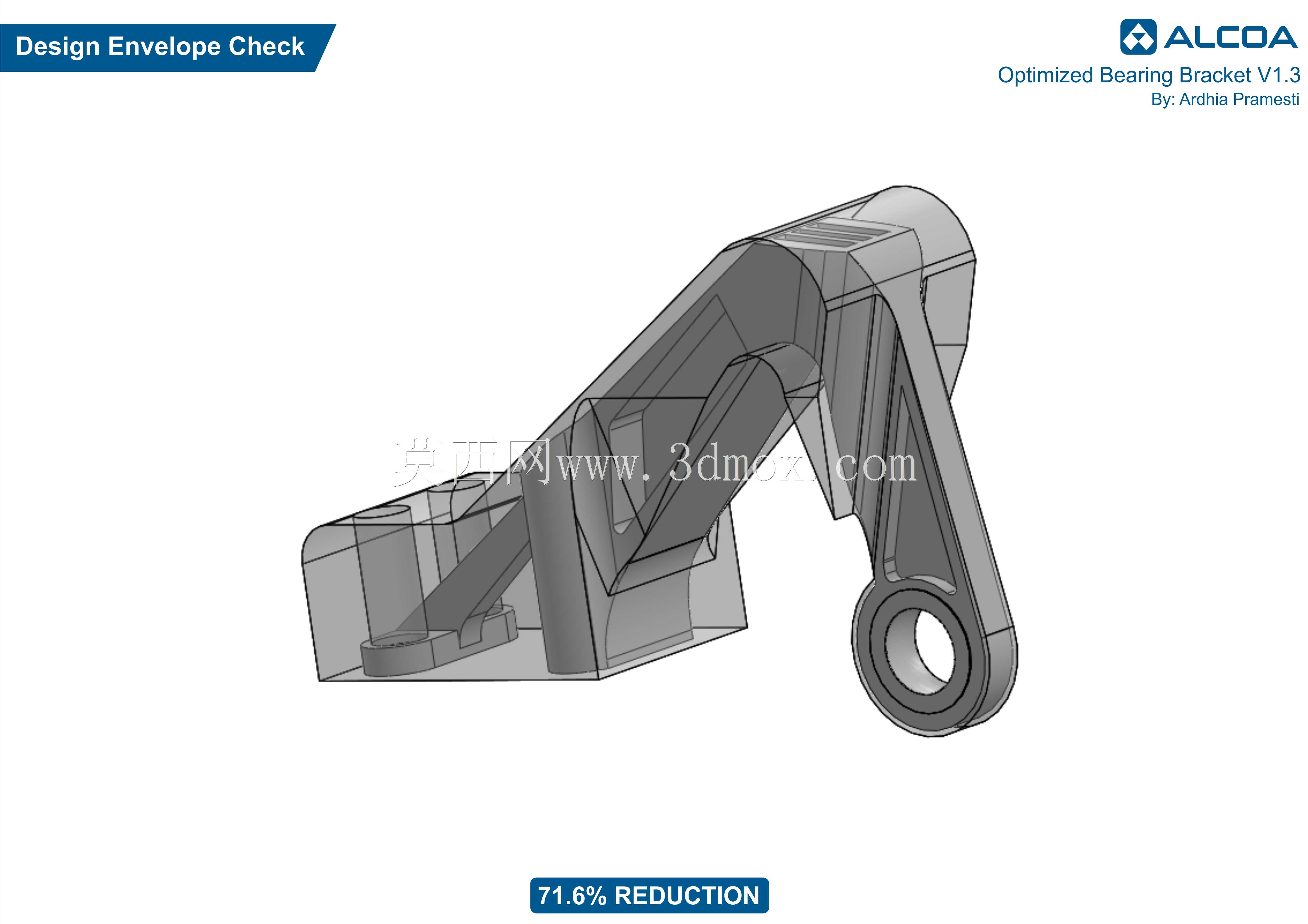

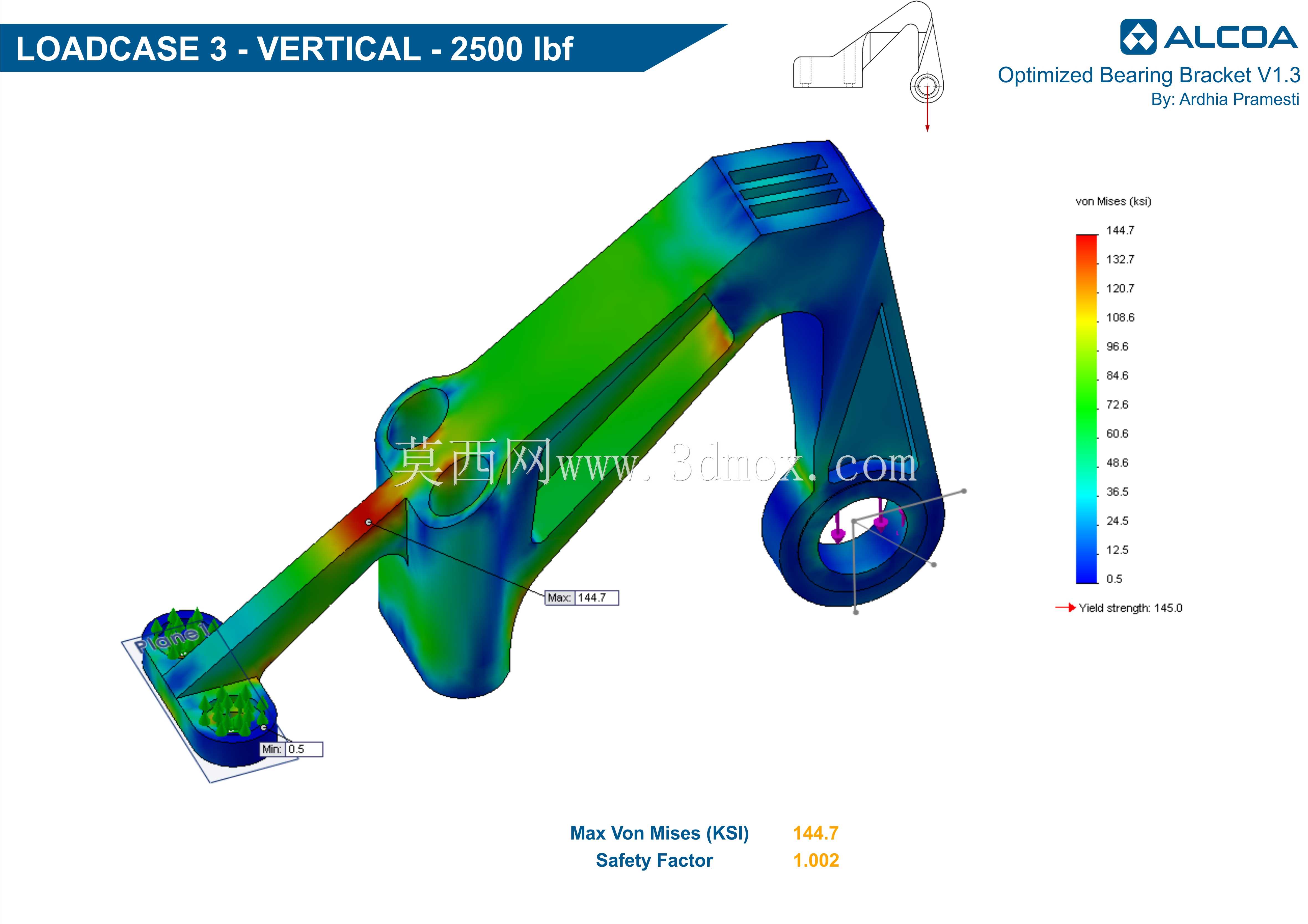

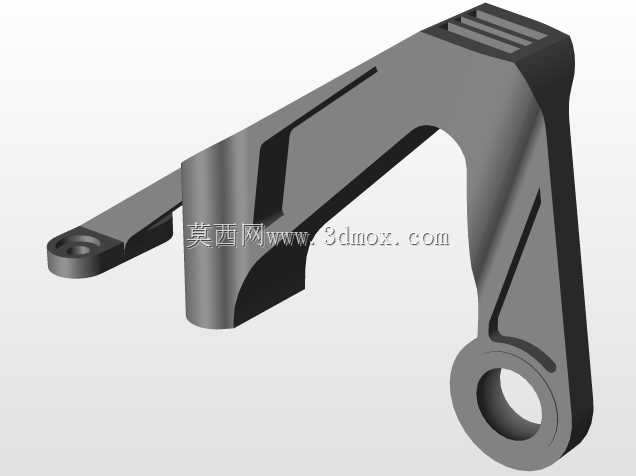

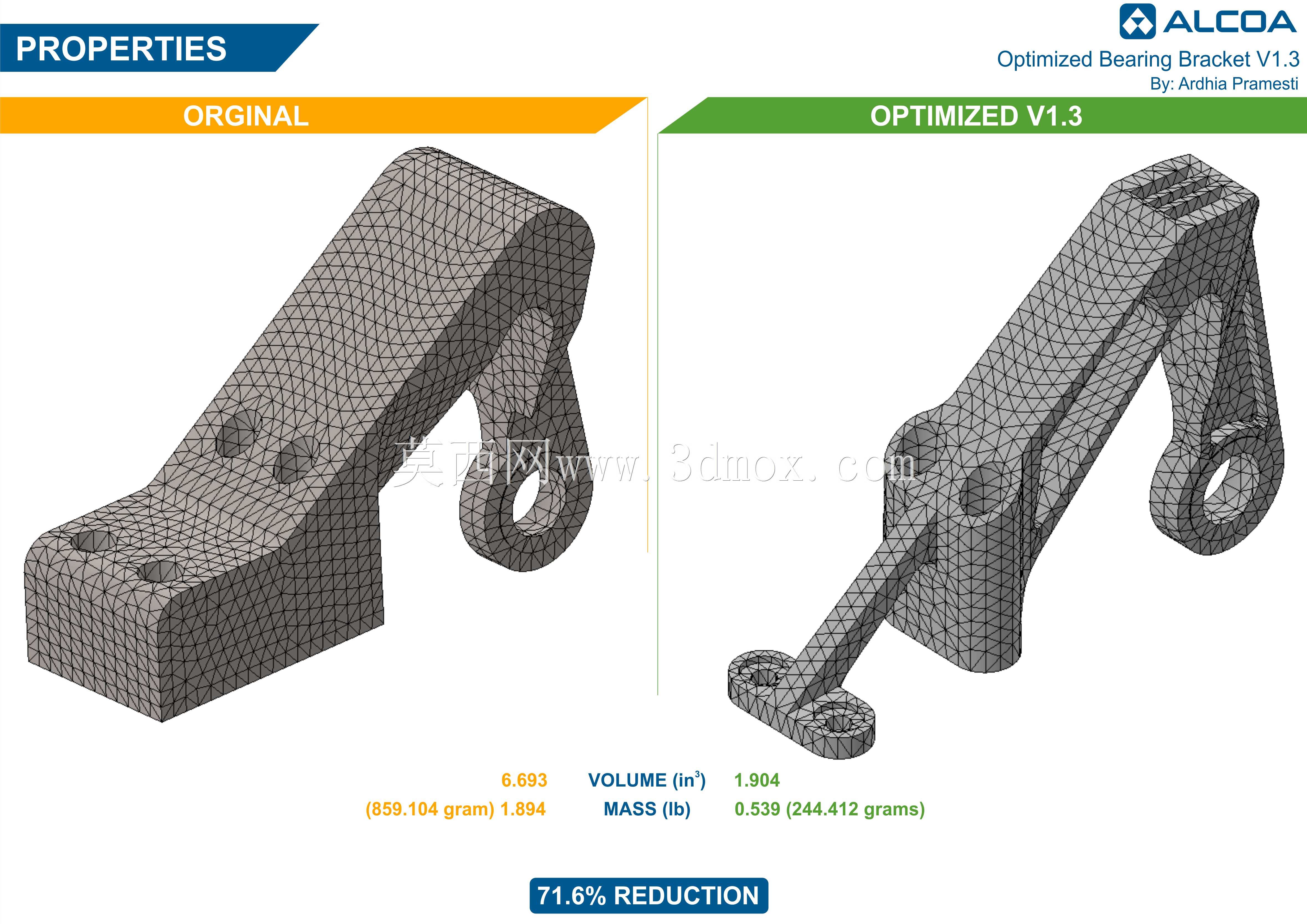

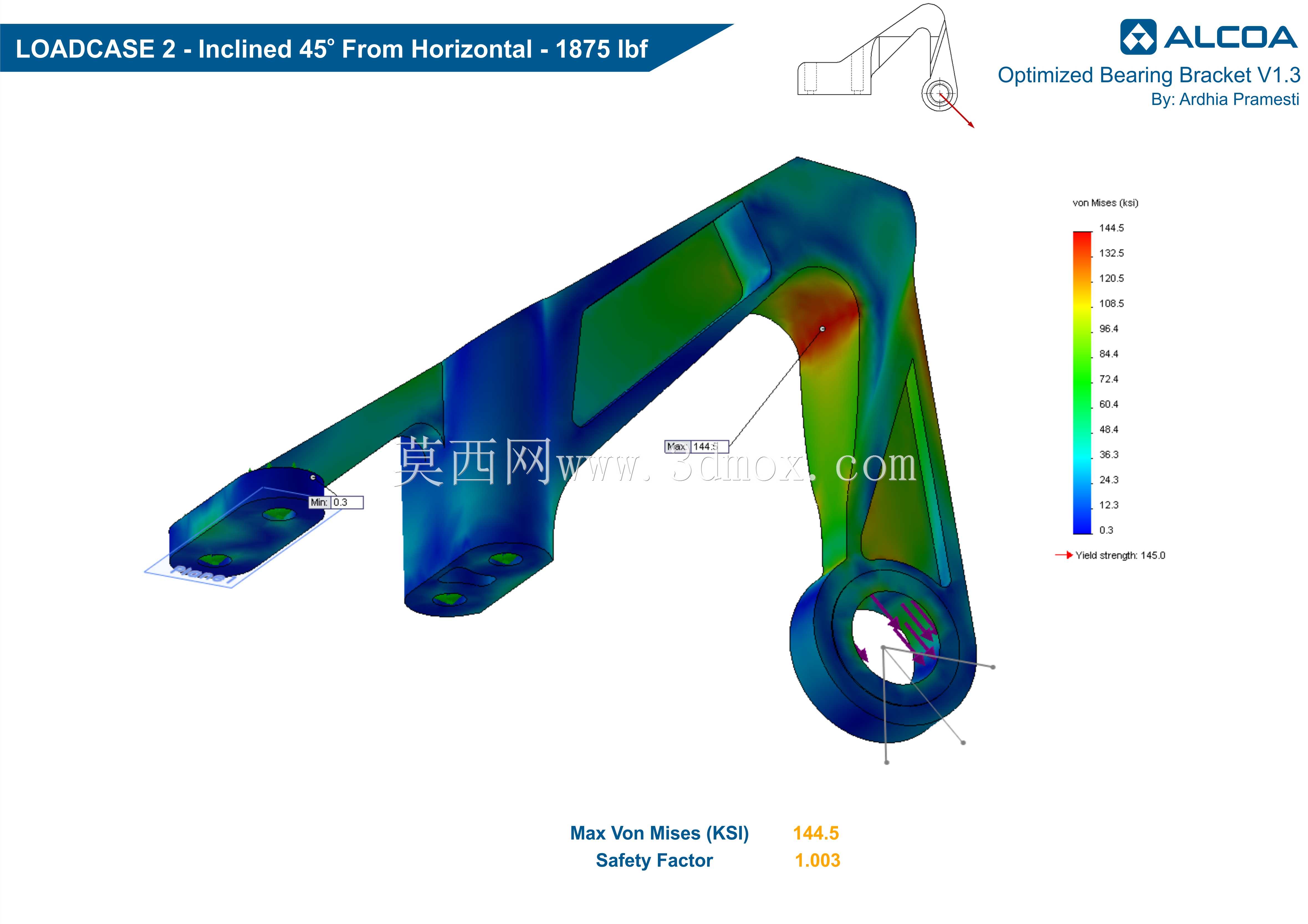

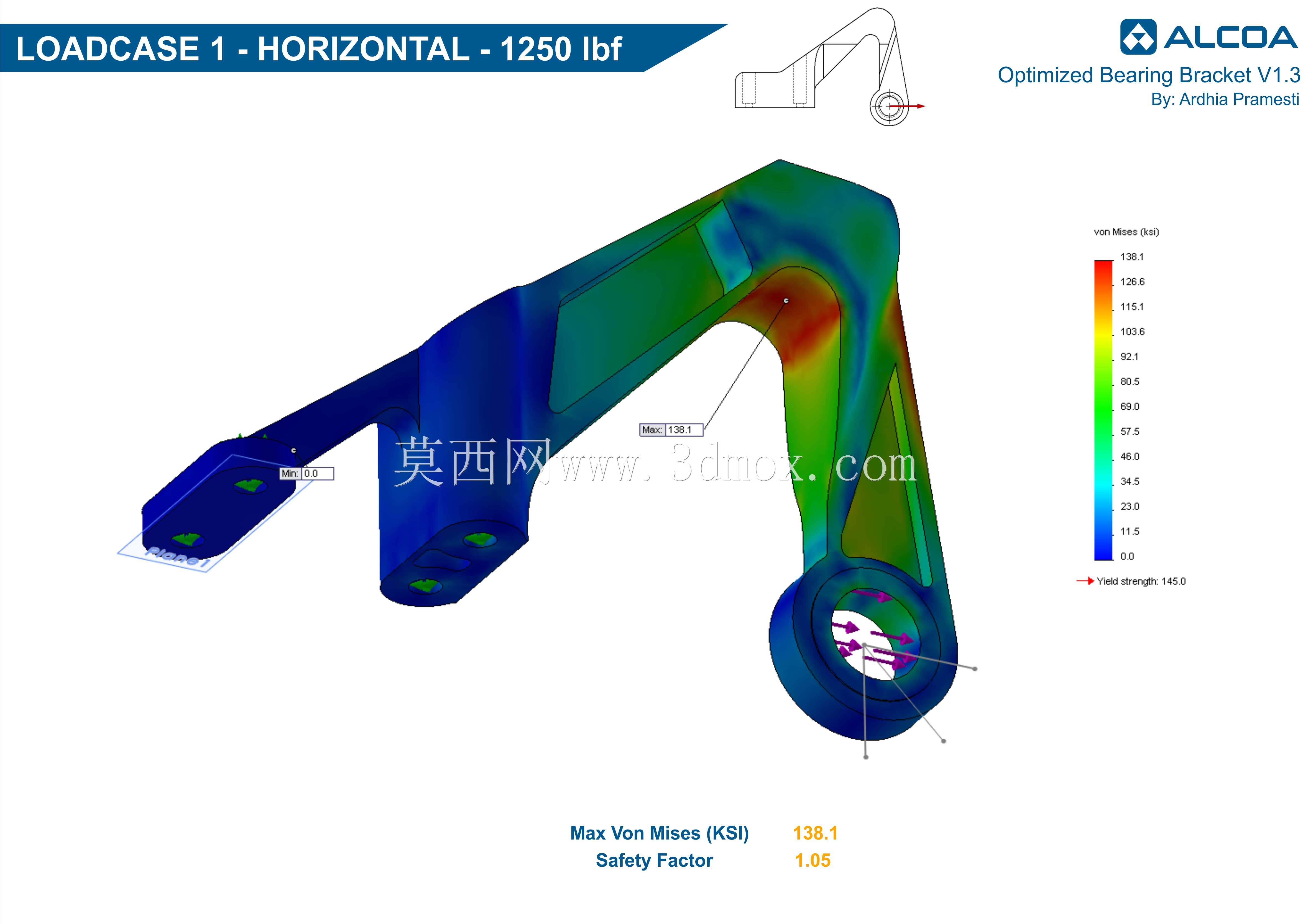

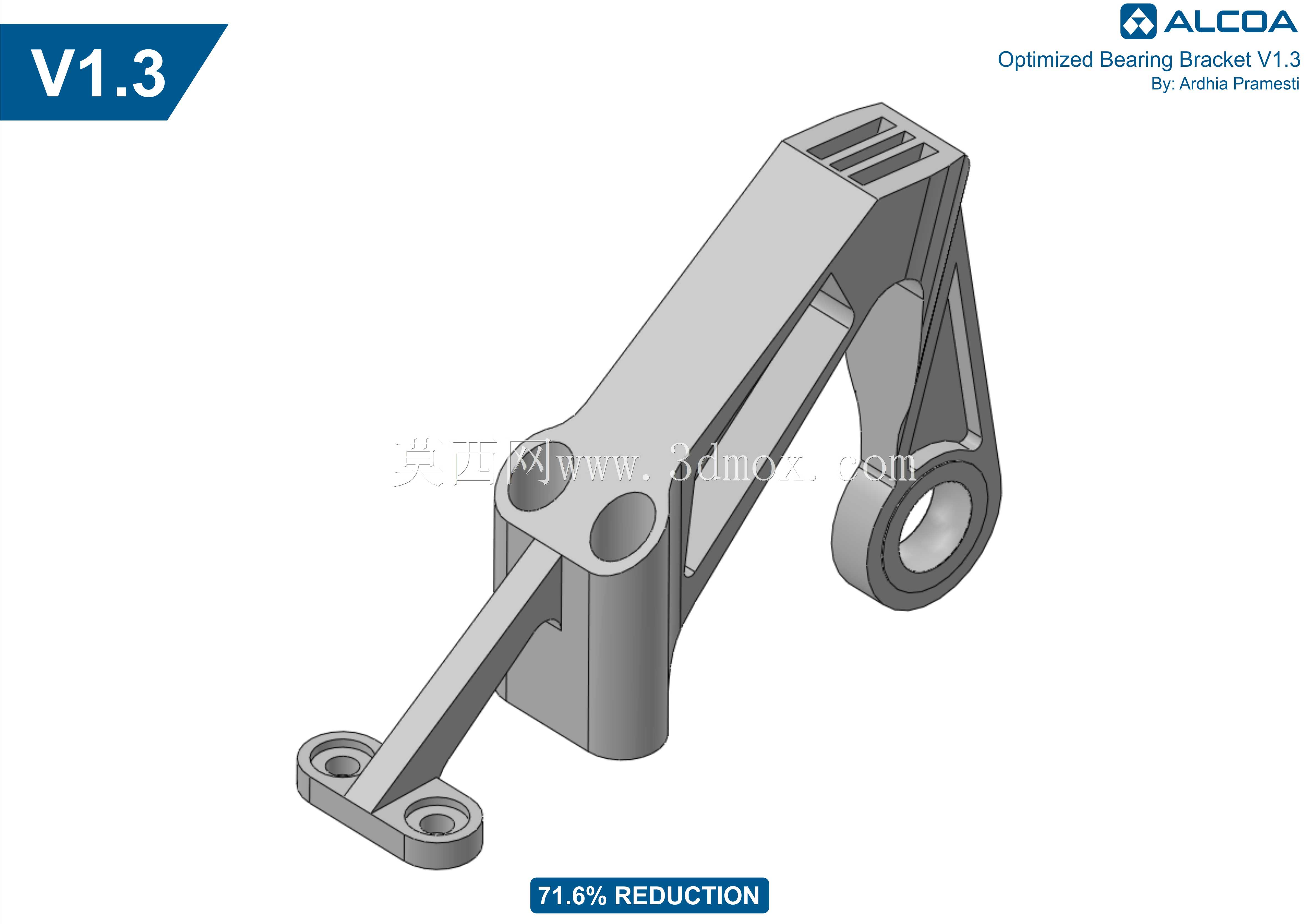

该铝制轴承支撑支架主要面向航空机载传动系统的轴承安装定位场景，用于在紧凑的机载设备舱内完成传动轴系的径向与轴向载荷承载，将轴承运转过程中产生的径向力、轴向冲击载荷均匀传递至设备主安装基面，避免轴系运行过程中出现偏摆、窜动问题，保障传动链路的运转同轴度精度。从结构功能特性来看，支架采用一体化镂空式设计，主体承力路径沿轴承安装孔向三个安装固定脚延伸，通过斜向加强筋匹配载荷传递方向，在非承力区域做了大面积材料去除处理，在保证结构刚度满足载荷要求的前提下，大幅降低了构件自身重量，适配航空机载设备对构件重量的严苛控制要求。设计过程中围绕约束边界做了多轮迭代，最初的方案将固定约束设置在底部主安装面，后续结合实际安装工况调整了约束点位，在气缸面、螺栓柱安装面、接触基准面分别设置了对应的约束条件，匹配实际装配时的受力状态，避免仿真优化过程中出现应力计算偏差，确保最终结构在实际载荷下不会出现应力集中导致的形变或断裂问题。从安装边界来看，支架一端设置带标准轴承安装位的环形座，内孔尺寸匹配对应规格的滚动轴承外径公差，安装时可直接将轴承压入环形座内完成定位；三个安装固定脚分别设置同轴螺栓过孔，孔位公差匹配机载安装基面的螺纹孔位置度要求，安装时通过标准螺栓即可完成支架与基面的刚性固定，不需要额外设计转接工装，可直接适配现有安装接口。结构的承力筋条厚度经过多轮拓扑优化验证，既避免了筋条过薄导致的铸造或机加工过程中出现变形、缺料问题，也不会因筋条过厚造成材料冗余、重量超标，整体结构的应力分布均匀，在额定载荷下最大应力值远低于铝合金材料的许用应力，具备足够的安全裕度，可适应机载场景下的振动、温度变化等复杂工况，长期运行不会出现结构疲劳失效问题。
