AGM-65小牛空地战术导弹结构建模

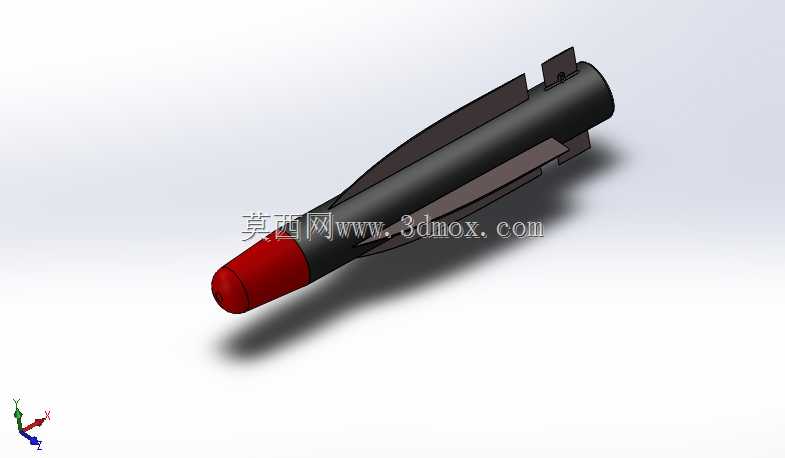

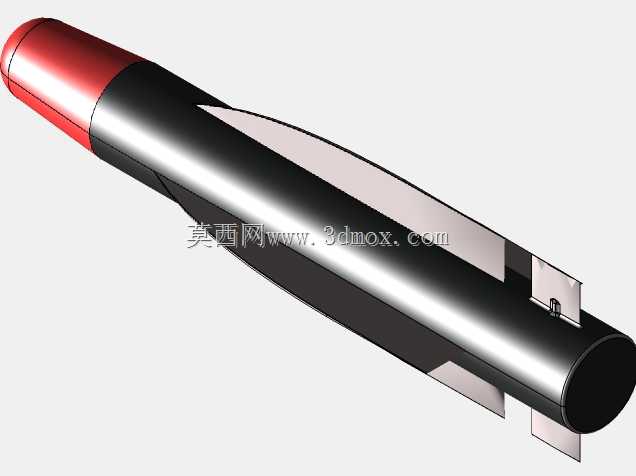

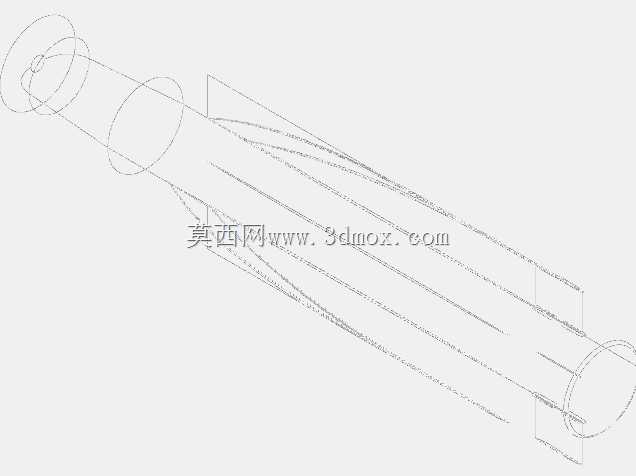

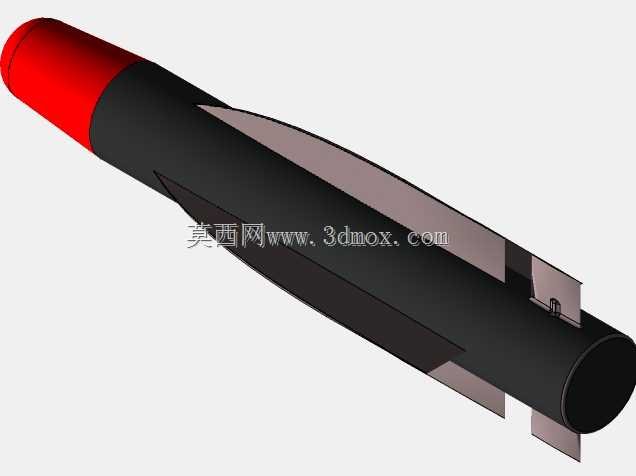

在近距空中支援作战场景中，这类战术制导弹药承担着对地面装甲目标、固定火力点、临时工事的精确打击任务，建模过程中首先需要匹配实装的气动布局逻辑，弹体主体采用圆柱段等直径设计，头部为半球形导引头舱段，外部包覆的红色整流罩对应激光制导导引头的透光防护结构，建模时需要保证该曲面的光学窗口曲率均匀，避免出现曲面褶皱影响后续渲染或结构验证的精度。弹体中部布置的四片切尖三角翼为飞行提供主要升力，翼面与弹体的连接采用嵌入式安装结构，建模时预留了翼根与弹身的装配贴合面，保证翼面安装角符合实装的气动要求，尾部的四片小型控制舵面与中部弹翼呈X型交错布局，舵面转轴位置与弹体内部的舵机舱段边界对齐，满足飞行过程中姿态调整的转动空间需求。从安装边界来看，该型弹药的挂装接口位于弹体上部的吊挂凸耳位置，建模时凸耳的间距、孔径尺寸匹配主流机载挂架的标准挂装尺寸，可直接适配歼击机、攻击机的机翼挂点以及武装直升机的短翼挂点，不需要额外调整挂接结构。设计思路上优先还原实装的功能分区，弹体从头部到尾部分别为导引头舱、战斗部舱、发动机舱、舵机舱，各舱段的对接台阶在模型中做了等比例还原，没有做过度的曲面简化，方便后续做结构拆分演示或者剖面展示。弹体尾部的发动机喷口做了收敛段的曲面建模，喷口内壁的扩张角度符合固体火箭发动机的喷管设计逻辑，没有做成简单的平面封口。日常使用中，这类弹药的存储、运输状态下会在头部加装保护罩，挂飞前拆除，模型中头部的红色整流罩部分单独做了实体拆分，可单独隐藏展示内部导引头的大致结构。针对结构设计从业者来说，该模型的曲面建模逻辑可参考用于各类旋成体航空弹药的结构设计，弹翼与舵面的布局方式也可作为小型无人飞行器气动布局设计的参考，挂装凸耳的位置设计也能为机载弹药挂装接口的设计提供尺寸参照，建模过程中所有的圆角、倒角尺寸都按照实装的工艺要求做了还原，弹体表面的蒙皮对接缝也做了浅凹槽刻画，没有做完全光滑的理想化处理，更贴近实装的制造工艺特征。
