民航客机涡轮风扇发动机外观结构

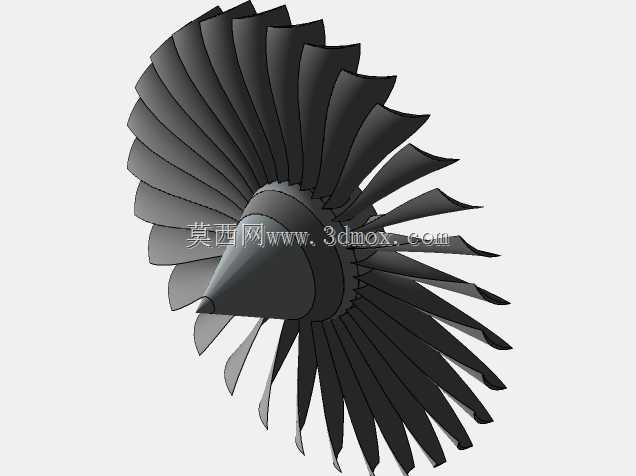

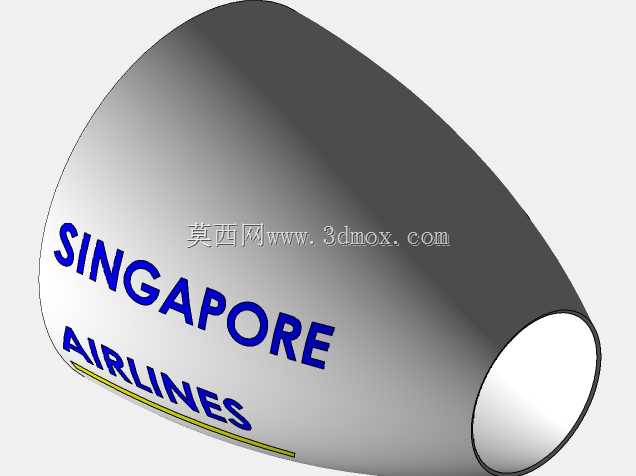

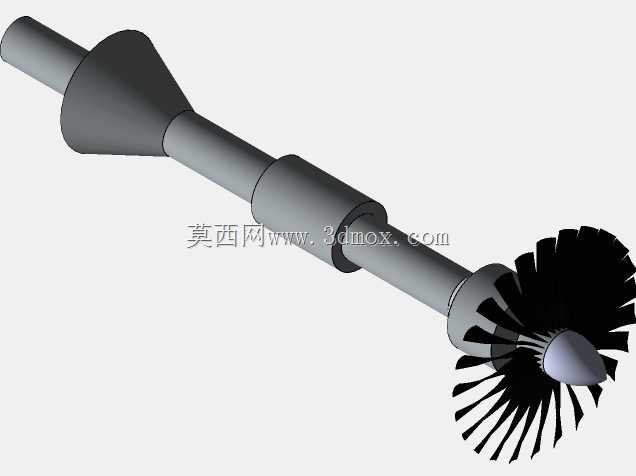

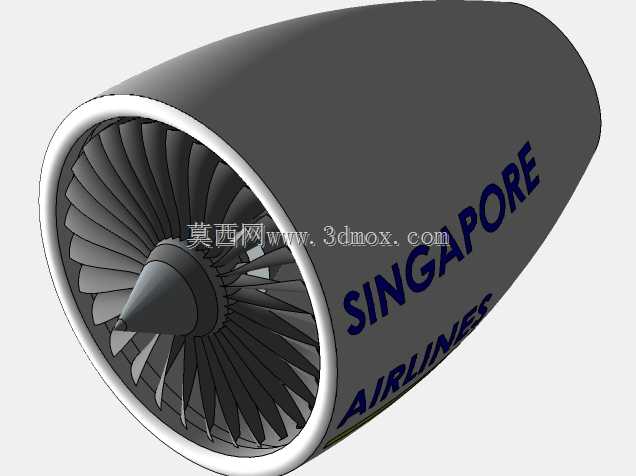

该模型还原的是大涵道比民用航空涡轮风扇发动机的前端外观结构，这类动力单元是当前干线民航客机的核心动力来源，主要承担飞行过程中的推力输出、附件系统驱动等核心功能，适配单通道及宽体民用客机的翼下吊装安装场景。从结构设计来看，模型完整呈现了进气道唇口、多级风扇叶片、整流锥、外涵道壳体几个核心前端部件，进气道唇口采用圆弧过渡设计，能够在不同飞行马赫数下优化进气气流流场，减少进气畸变对风扇级的冲击，降低风扇叶片的非定常载荷。风扇叶片采用宽弦后掠的气动布局，每片叶片的型线都沿叶高方向做了扭转设计，适配不同半径位置的线速度差异，保证气流沿叶高方向的做功效率，叶片根部与轮盘的连接结构做了简化呈现，能够直观展示风扇级的整体排布逻辑。前端的锥形整流罩采用流线型曲面设计，能够将迎面来流顺畅导向风扇叶片入口，减少进气端的流动损失，同时避免异物直接撞击叶片根部。外涵道壳体作为承载外涵气流的通道结构，模型还原了其光滑的外壁曲面，壳体的安装边位置预留了与后续核心机段对接的边界尺寸，能够匹配翼下吊装时的吊点安装空间，整体外轮廓尺寸符合当前主流窄体客机动力单元的前端尺寸区间，安装时可直接对接核心机机匣段，无需额外调整安装接口。在实际工程应用中，这类大涵道比涡扇的前端结构直接影响发动机的进气效率、噪声水平以及外物损伤防护能力，光滑连续的外壳曲面能够降低飞行过程中的摩擦阻力，唇口的圆弧半径经过气动优化，能够在起飞、巡航、进近等不同工况下保持稳定的进气状态，避免气流分离导致的喘振风险。模型的曲面建模逻辑贴合实际工程中的曲面构建思路，采用多截面曲面、桥接曲面等方式完成复杂气动外形的搭建，能够为航空类专业的教学演示、结构认知提供直观的参考，也可作为航空类文创设计、模拟仿真场景搭建的基础模型使用，帮助从业者快速理解民用航发前端的结构布局与气动设计逻辑，理清各部件之间的装配关系与尺寸配合边界。
