线框式车辆底盘承载桁架结构设计

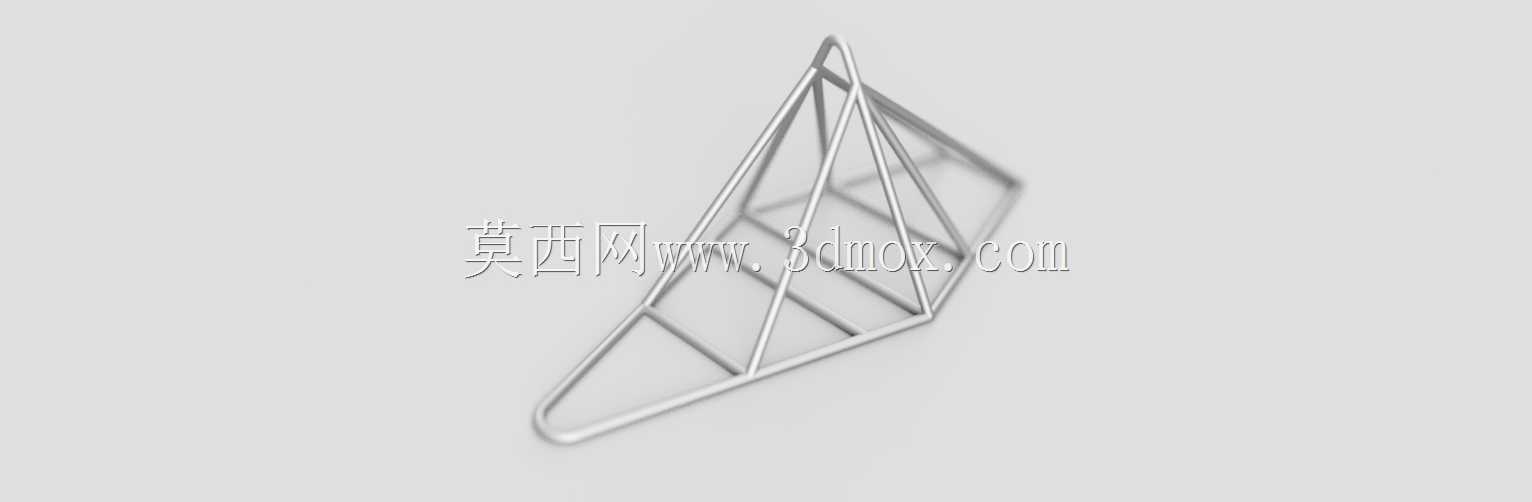

　　该结构以细长杆件构成空间承载骨架，整体呈现前窄后宽、前部向上收拢的楔形轮廓，适合作为小型车辆或实验平台的底盘框架方案。杆件在侧向、纵向和竖向之间形成多个三角形稳定单元，载荷传递路径不依赖大面积封闭板材，而是通过节点把弯矩、扭矩和冲击载荷分解为杆件的拉压受力，这种处理方式在低重量约束下更容易获得较高的刚度利用率。

　　从实际布置看，底盘前段收窄，可为转向机构、前轮包络或前端附件留出空间；后部框架相对展开，便于布置动力单元、电池组、承载平台或乘员支撑面。底部轮廓保持连续，杆件在边角处圆滑过渡，既减少应力集中，也能避免装配、维护时锐边干涉。框架内部的横向和斜向支撑并非简单装饰，而是用于约束四边形区域的剪切变形，使底盘在过坎、单侧抬升或转向侧倾时，不容易出现菱形错位。

　　设计时需要先明确轮胎跳动边界、悬架安装点、驱动模块位置以及上部载荷接触面，再反推主杆件走向。若节点位置与附件安装孔冲突，后期移动单根杆件会牵动相邻支撑角度，因此在三维环境中应先建立骨架中心线，确认离地间隙、轮距、轴距和上部安装面后，再细化杆径与节点形式。对于承受集中力的位置，例如电机固定座、减振器连接点和牵引点，应增加局部补强或把多根杆件汇聚到同一节点，使外力直接进入主传力路径。

　　外形边界方面，该类底盘的宽度受轮距和侧倾间隙控制，长度需覆盖前后安装点并保留碰撞或维护余量，高度则由前部收拢角度和底部通过性共同决定。前部向上倾斜的杆件可以提高迎障通过能力，但角度过大会压缩转向系统空间；后部过低的横梁则可能影响悬架行程。杆件直径和壁厚需结合目标载荷选取，过粗会增加质量并抬高重心，过细则会在扭转工况下出现弹性晃动。

　　该方案适用于轻型实验车、教学演示平台、管状车架概念验证以及小批量专用移动底盘开发。建模过程中可把框架作为可参数化调整的中心线结构，先验证几何包络和受力趋势，再进入焊接节点、安装板、支座孔位等详细设计阶段。
