弯式法兰连接管路转接接头结构设计

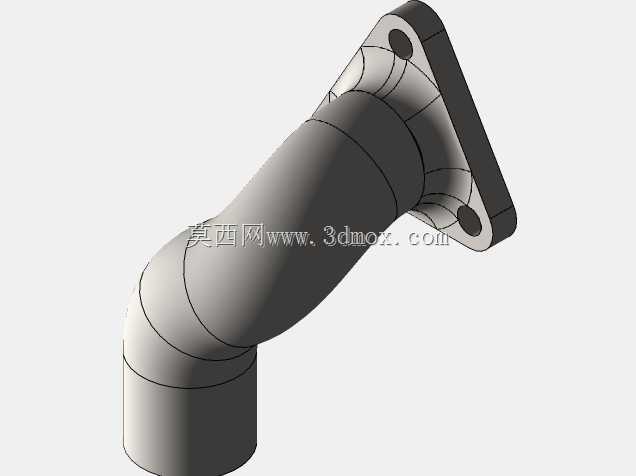

这类弯式法兰管接头常应用在液压泵站管路排布、车用冷却系统管路连接、工业流体输送管线的转向接驳场景中，核心作用是在有限安装空间内完成不同走向管路的平滑过渡，同时保证连接位置的密封可靠性，避免管路强行弯折产生的应力集中与通径缩窄问题。从结构设计来看，接头一端采用菱形法兰安装结构，法兰面预留两个对称安装孔，可通过螺栓直接与对应接口的设备端面贴合固定，法兰与管身衔接位置做了圆弧过渡补强，能承受管路内部流体压力带来的轴向推力，也可缓解设备运行振动传递到管路衔接处的疲劳载荷。管身采用45度左右的弯转角度，弯折段全程保持等通径设计，内壁光滑无突变结构，可降低流体经过时的局部阻力损失，减少紊流产生的概率，适配水、液压油、低压气体等多种常规流体介质的输送需求。接头另一端为直插式圆柱接口，可适配对应规格的硬管插接、软管卡箍紧固等多种连接方式，接口外径尺寸公差按照管路连接通用公差带设计，保证装配时的配合间隙控制在密封件允许的压缩范围内。设计过程中优先考虑了安装边界的适配性，法兰端面到弯管末端的轴向距离、弯管外侧的最大回转半径都做了紧凑化处理，可适配设备内部狭窄的排布空间，避免与周边其他管线、结构件产生装配干涉。法兰密封面预留了密封件安装槽位，装配时可搭配O型密封圈或者密封垫片实现端面静密封，在额定工作压力范围内不会出现渗漏问题。管身弯折位置的壁厚做了均匀化处理，既不会因为壁厚过大增加不必要的零件重量，也不会因为壁厚不足导致承压能力下降，可满足常规工业管路系统的工作压力要求。这类接头在实际选型时，需要匹配对应管路的通径尺寸、法兰安装孔的中心距参数，同时要确认弯转角度是否符合现场管路的走向需求，避免装配后出现管路别劲的问题，长期使用过程中也需要定期检查法兰连接螺栓的预紧力，防止振动导致螺栓松动引发密封失效。
