三叶式船舶推进螺旋桨曲面结构

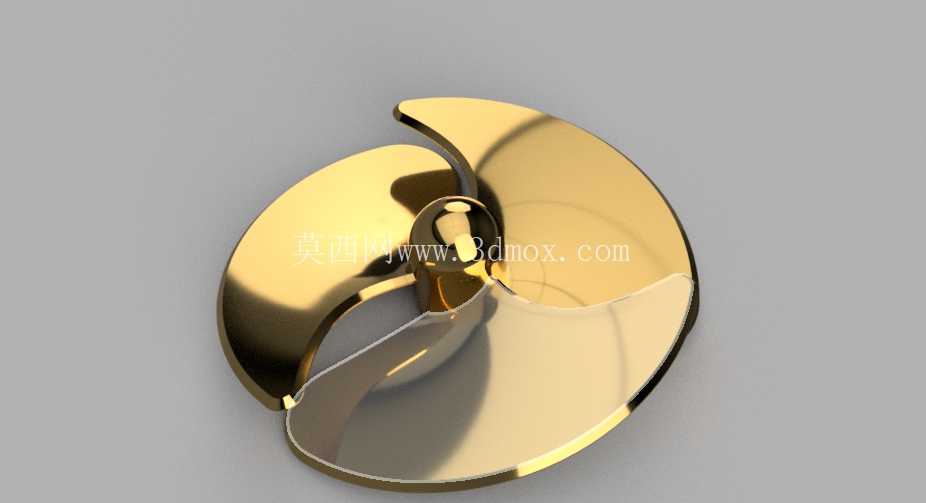

　　该作品呈现的是一套三叶式船舶推进螺旋桨，重点在于叶片空间曲面、桨毂过渡以及推进端整体外形的表达。模型没有停留在简单叶片阵列层面，而是围绕桨叶从根部到叶尖的扭转关系、盘面分布和水流导向需求进行建模，适合用于船舶推进系统方案展示、结构外形校核、教学演示以及后续水动力分析前的几何整理。

　　从实际使用场景看，这类螺旋桨主要安装在船舶尾部轴系末端，由主机通过传动轴带动旋转，将旋转力矩转化为轴向推力，使船体获得前进或后退动力。三叶构型在效率、振动控制和制造成本之间较为均衡，常见于小型船舶、作业艇、内河运输船以及部分辅助船舶的推进方案中。相比两叶桨，三叶桨在运转时叶片通过伴流场的节奏更均匀，推力脉动相对缓和；相比四叶或更多叶片方案，它的叶间通道更开阔，曲面加工和局部修形的难度也更可控。

　　模型的核心结构由桨毂和三片桨叶组成。桨毂位于中心位置，承担与尾轴连接、传递扭矩以及支撑叶片根部的作用。其外形并非单纯圆柱体，而是在前后端设置了收敛过渡，以减少水流在桨轴中心区域的阻滞和旋涡。叶片根部与桨毂之间采用连续圆角过渡，这一区域在工程上非常关键：根部既要承受旋转产生的离心载荷，又要承受推力弯曲和交变水动力载荷，如果过渡生硬，容易在根部形成应力集中。作品中叶片与桨毂的衔接曲面较饱满，能够体现实际铸件或精密加工件对根部强度的考虑。

　　三片叶片沿周向近似等角度布置，形成稳定的旋转对称关系。每片叶片从根部向叶尖逐渐展宽后再收薄，导边和随边具有明显的轮廓差异。导边承担来流切入作用，外形需要平顺，以降低水流进入叶片表面时的冲击；随边则影响水流离开桨叶后的汇合状态，其线型和厚度变化会关系到尾流收缩、噪声和空化倾向。叶片表面采用连续光滑曲面表达，能够反映螺距沿径向变化的特点：靠近桨毂处线速度较低，叶片角通常较大；向叶尖发展时线速度增加，叶片角逐步减小，从而使不同半径处的水流获得相对协调的轴向加速。

　　设计思路上，三叶螺旋桨需要同时兼顾推力、效率、强度和附体状态。叶片不能只按视觉曲面拉伸成型，而应结合半径方向的剖面变化建立空间扭转关系。若用于后续仿真，可在该几何基础上提取叶片压力面和吸力面，检查曲面连续性、法向方向以及叶尖与叶根的闭合质量；若用于结构设计，则需要进一步补充桨毂内孔、键槽、轴端锁紧、密封配合或可调桨机构等细节。当前模型更偏向推进器外形与曲面方案表达，突出了桨叶空间姿态和整体装配边界。

　　安装边界方面，螺旋桨在船尾布置时需要与船体、舵、尾轴架和轴包套保持合理间隙。桨叶外径决定推进器所需的最小回转空间，叶尖与船底板或舵叶之间不能过近，否则会加剧脉动压力、噪声和振动；间隙过大又可能影响轴系布置和推进效率。桨毂前端需要与尾轴锥段或法兰连接，后端通常保留螺母或导流帽安装空间，以避免轴端突出形成额外阻力。模型中桨毂轴向长度、叶片后倾趋势和盘面轮廓，可为校核尾轴伸出量、桨舵相对位置以及船体尾部线型提供直观依据。

　　在功能特性上，该类螺旋桨通过叶片两侧压力差推动水流向后，从而获得反作用推力。旋转过程中，每片叶片周期性进入船体伴流不均匀区域，会产生周期性载荷，因此三叶布局和叶片曲面平顺性对振动抑制有直接意义。叶尖区域线速度最高，也是空化容易首先出现的位置，设计时通常需要控制叶尖载荷分布，并保持叶尖厚度逐渐减薄。模型中叶尖轮廓圆滑、叶片边缘收窄，符合降低局部扰动和改善水流脱离的工程取向。

　　从建模角度看，作品适合采用曲面放样、边界填充、圆周阵列和实体合并等方式完成。叶片型线应按多个径向截面建立，截面弦长、螺距角和厚度分布需要协同变化；阵列前应保证单片叶片与桨毂之间布尔结合无碎面、无开放边。对于需要加工或仿真的场景，还应关注桨叶表面曲率突变、根部圆角半径、桨毂端面以及中心轴线的一致性。整体而言，该模型清晰表达了三叶船用螺旋桨的典型形态，既能够作为船舶推进设备的外观方案，也可作为进一步开展轴系匹配、水动力性能分析和结构细化设计的几何基础。
