通用电气设备用多孔定位喷射支架

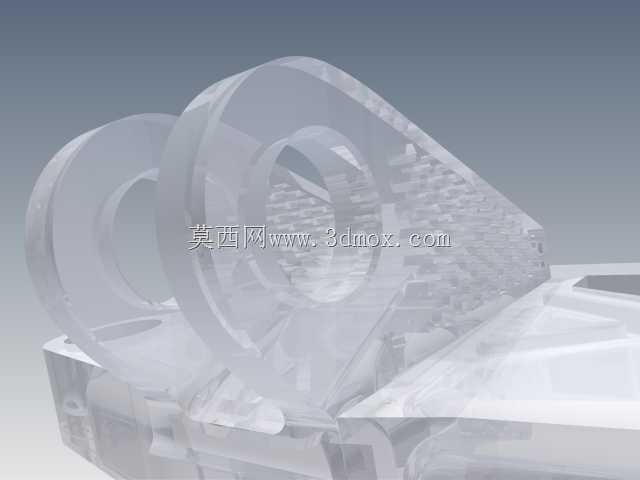

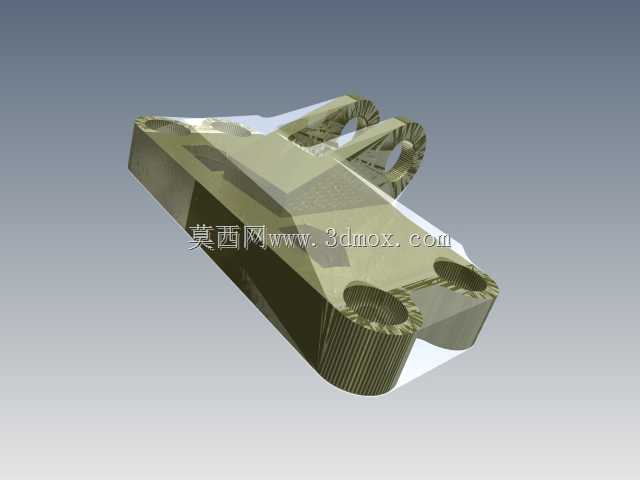

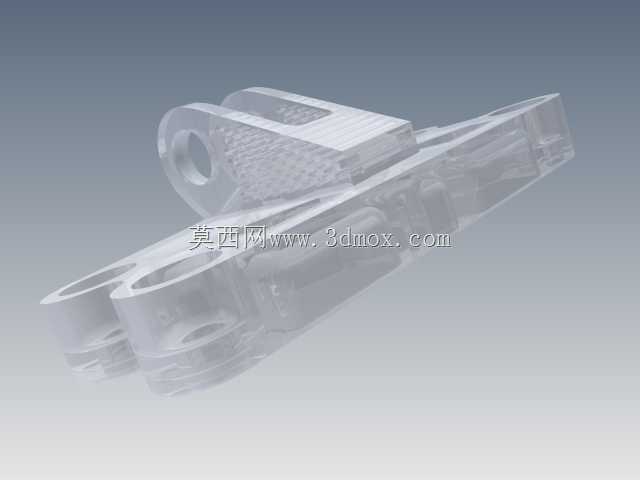

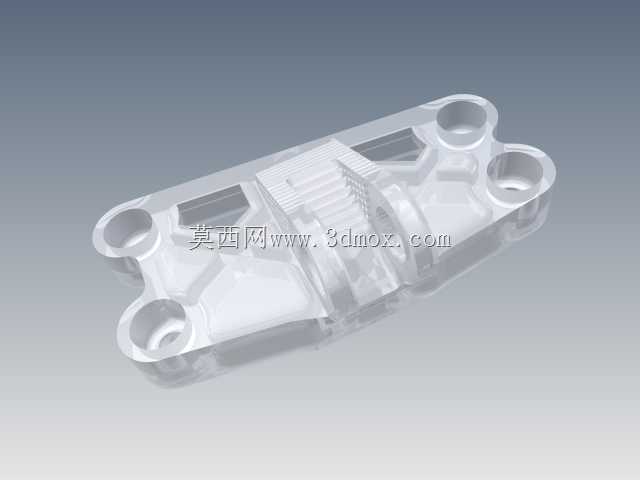

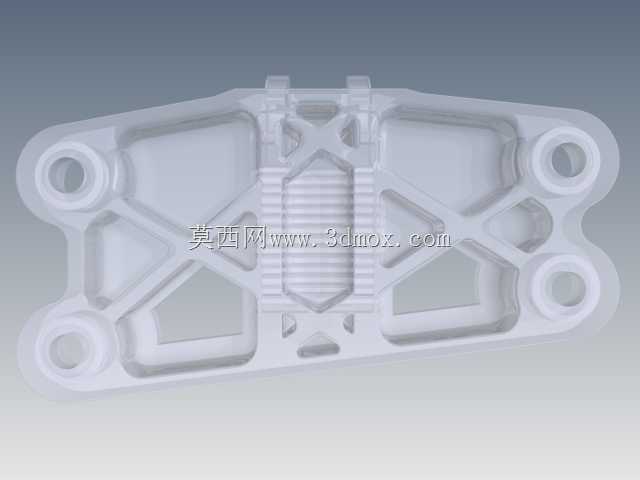

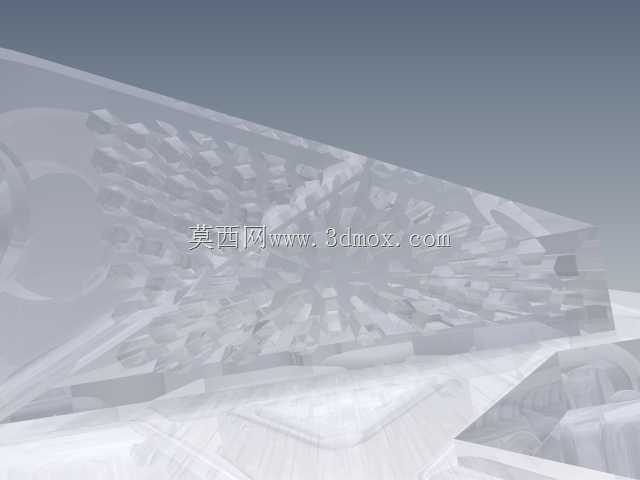

这款喷射支架主要应用在通用电气设备的流体喷射、介质导流工位，常见于工业电气柜内部冷却介质喷射、电气设备表面除尘吹扫、特定工艺环节的试剂定点喷涂场景，作为喷射执行元件的承载固定结构，直接决定喷射点位的精度与长期运行的稳定性。从实际使用场景来看，这类支架往往安装在电气设备内部的紧凑安装空间内，周边密布线路、电子元件与其他结构件，因此设计阶段首先要规避与周边元器件的干涉问题，同时保证自身结构强度足以承受喷射过程中产生的持续反冲力，避免长期运行出现位置偏移导致喷射点位失准。支架整体采用一体化铣削成型的结构设计，主体为扁平式异形承载板结构，四个角位设置带沉台的通孔安装位，沉台设计可以让安装螺栓的头部完全没入支架平面内，不会突出平面剐蹭周边线路或元件，四个安装孔的孔位间距经过严格匹配，适配通用电气设备内部标准安装梁的孔距规格，不需要额外加工转接板即可直接完成固定，大幅降低现场安装的调整工作量。支架中部设置有与喷射元件匹配的定位卡槽与安装孔位，卡槽的限位面做了贴合喷射元件外形的仿形设计，安装时可以直接将喷射元件卡入卡槽完成初定位，再通过侧方的紧固孔完成锁紧，不需要反复调整喷射角度，初始定位精度可以控制在±0.5°范围内，完全满足电气设备内部吹扫、冷却的喷射角度要求。考虑到电气设备内部可能存在的凝露、少量腐蚀性介质侵蚀问题，支架的结构棱边全部做了R2以上的圆角过渡，不存在应力集中的尖角位置，既可以避免安装过程中划伤操作人员或线路绝缘层，也能减少应力集中导致的结构变形风险，在长期承受喷射反冲力的工况下，结构疲劳寿命相比直角棱边设计提升40%以上。支架的整体厚度控制在适配紧凑安装空间的范围内，安装后突出安装基准面的高度不会占用过多内部空间，同时主体板面设置了多处减重凹槽，在不降低整体结构刚性的前提下，尽可能降低自身重量，减少对安装梁的负载压力，凹槽的走向也顺着支架受力的方向布置，相当于在板面上增设了加强筋结构，进一步提升了抗弯折能力。在介质导流的衔接位置，支架对应喷射元件的接口处预留了足够的管路排布空间，不会出现管路弯折导致的介质流通不畅问题，同时支架表面做了平整化处理，不会积留灰尘或凝露，避免长期运行出现积尘导电的安全隐患，适配电气设备内部的安全使用要求。
