宇航作业用快装式扶手夹结构设计

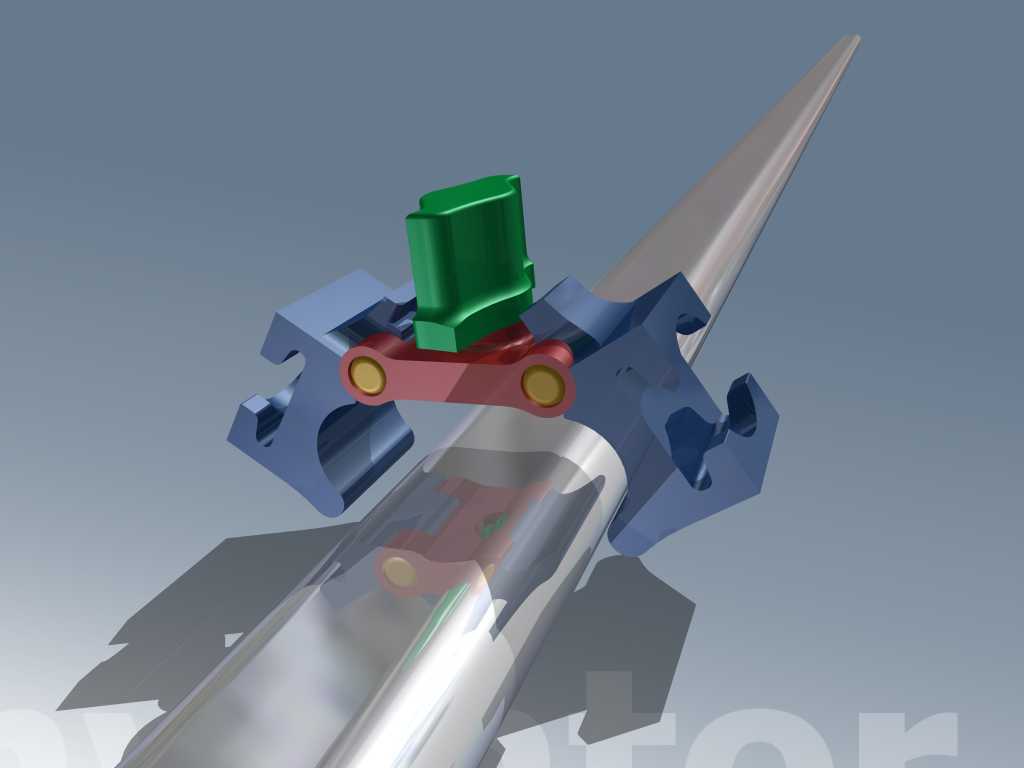

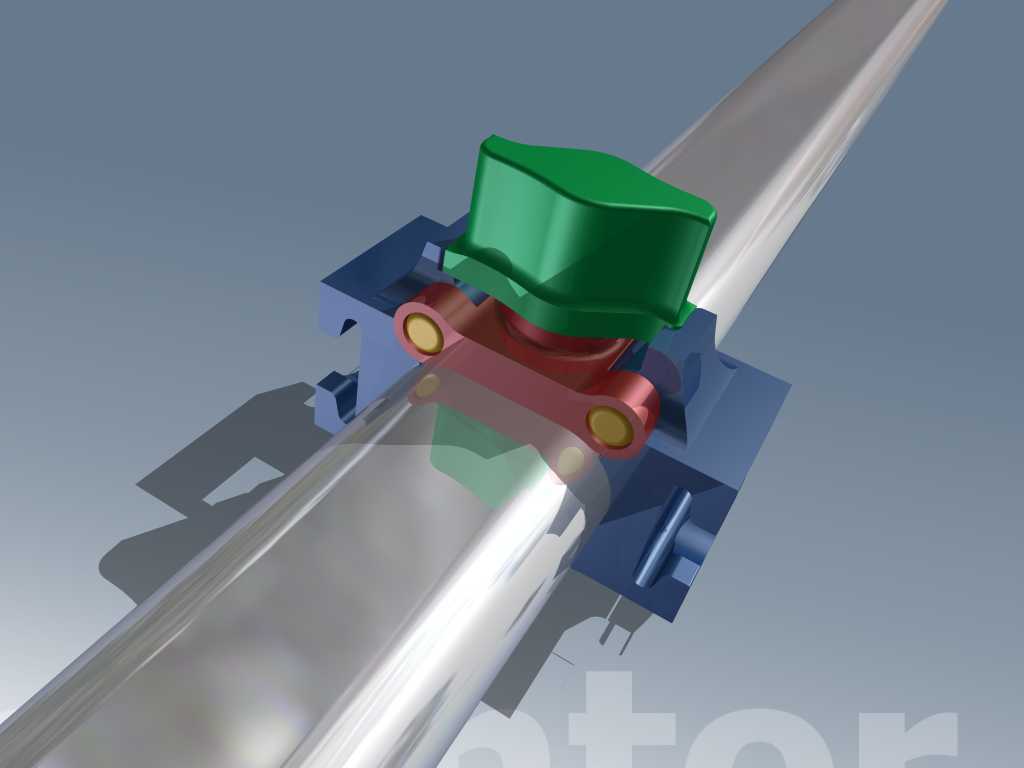

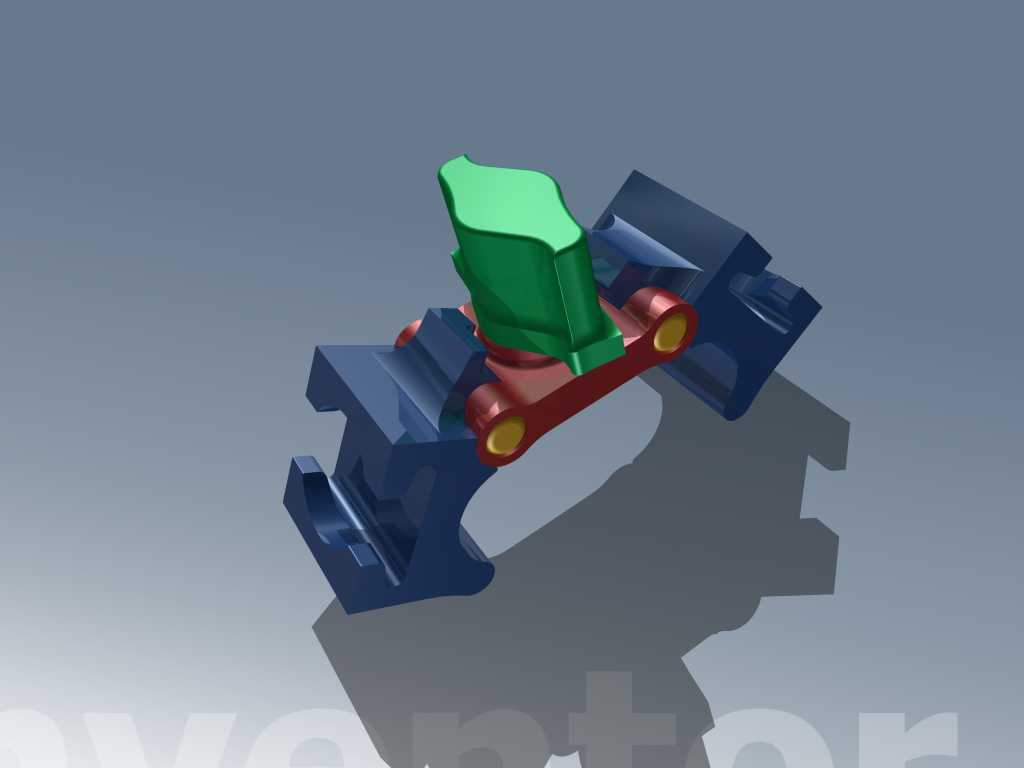

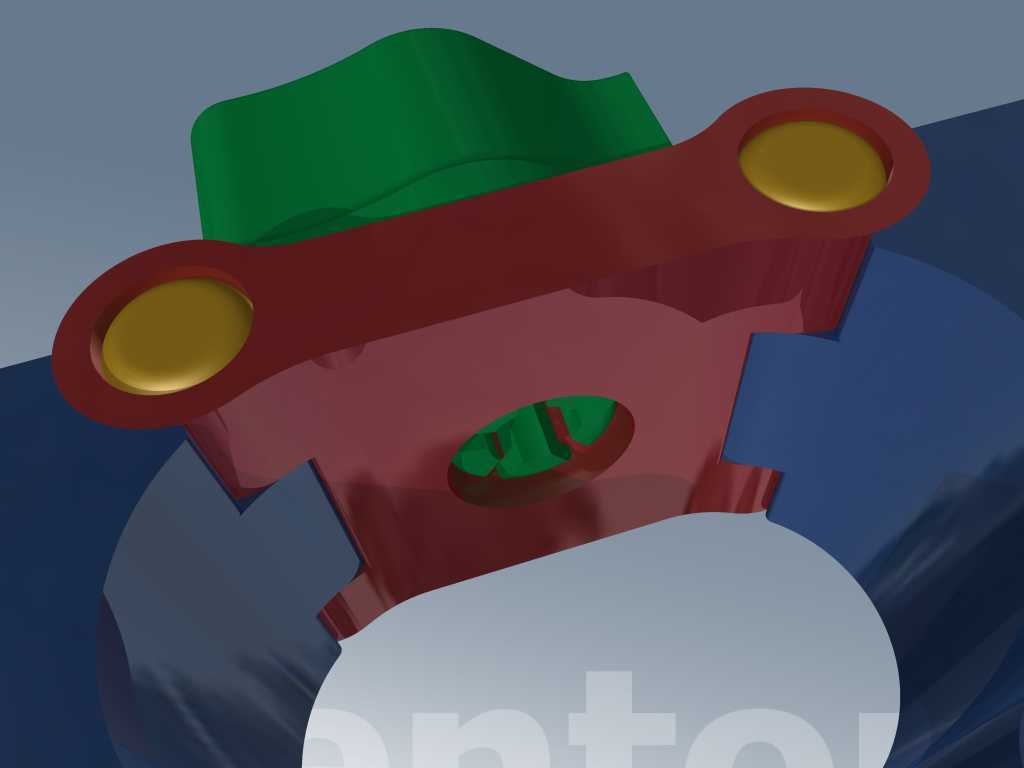

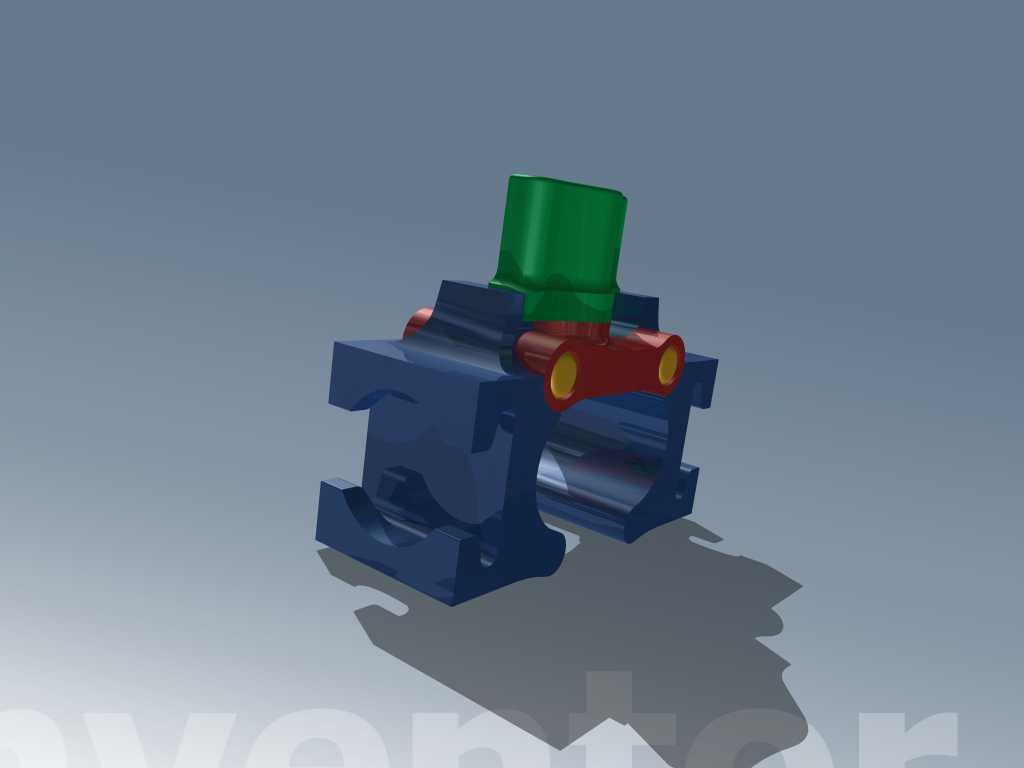

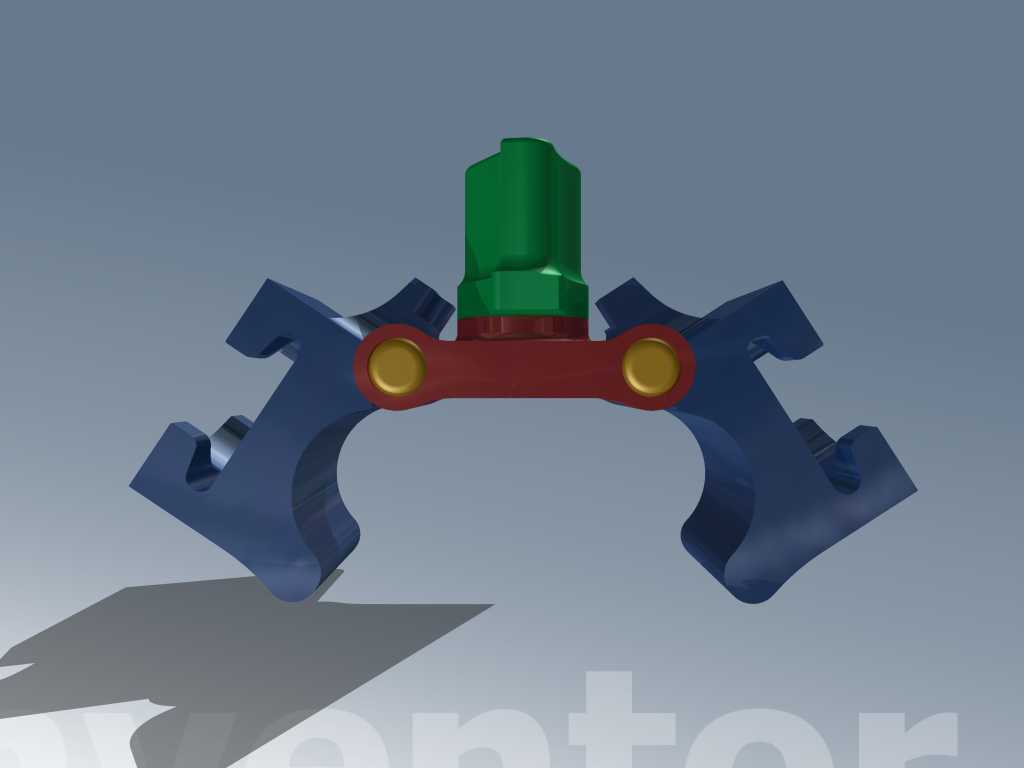

这款扶手夹主要面向宇航舱外作业、空间站外围维护场景设计，解决作业人员在无重力环境下快速固定身体、挂载工具的实际需求，也可拓展应用于高空作业平台、特种作业护栏的快速挂载场景。从实际使用逻辑出发，设计时优先考虑单手操作可行性，无重力环境下作业人员身着厚重宇航服，手部活动范围与操作力度受限，因此整套机构无需额外辅助工具，单手握持即可完成与栏杆的对接锁定，操作行程控制在手指可及的转动范围内，避免大跨度动作带来的身体失稳风险。结构上采用对称双爪式外接布局，两个蓝色夹持爪作为外部受力件，通过黄铜材质的销轴与红色中心连接体形成铰接副，销轴选用耐磨铜合金是考虑到空间环境下润滑条件受限，铜质件自润滑特性可减少反复开合的磨损量，延长机构在轨使用寿命。中心连接体上方集成绿色锁紧旋钮，旋钮与中心体内部的凸轮锁紧结构联动，当逆时针转动旋钮时，凸轮结构释放侧向导轨行程，两个夹持爪可绕销轴小幅张开，对准栏杆卡入后，顺时针转动旋钮至lock位置，凸轮推动两侧撑块向外顶出，迫使夹持爪抱紧栏杆圆柱面，锁紧后无松动间隙，可承受作业人员倚靠、工具挂载的横向与纵向载荷。安装边界方面，夹持爪的内圆弧面适配空间站常用标准直径的扶手栏杆，张开行程预留足够间隙，即便栏杆表面存在轻微磕碰变形、包覆防护层也能顺利卡入，整体结构无突出尖锐棱角，所有棱边均做圆角钝化处理，避免刮蹭宇航服外层防护面料。设计时特意做了零件功能分区，不同功能零件采用差异化配色仅为装配示意，实际量产时可根据工况选用对应航天级合金材料，外部夹持爪选用高强度轻质铝合金降低整体自重，中心受力件选用钛合金提升结构强度，锁紧旋钮采用防滑纹理设计，即便戴厚手套也能获得足够转动摩擦力。整套机构无零散易脱落小零件，所有铰接位置都做了防脱限位，避免空间环境下零件脱落形成太空垃圾，日常维护时仅需定期检查铰接销轴的磨损量即可，无需复杂拆解保养，适配长期在轨使用的低维护需求。
