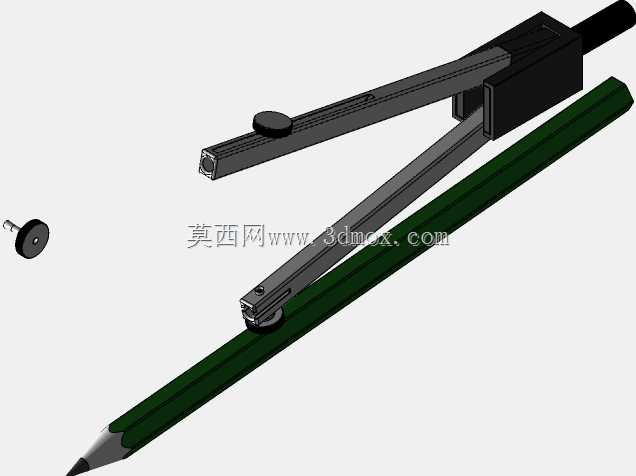

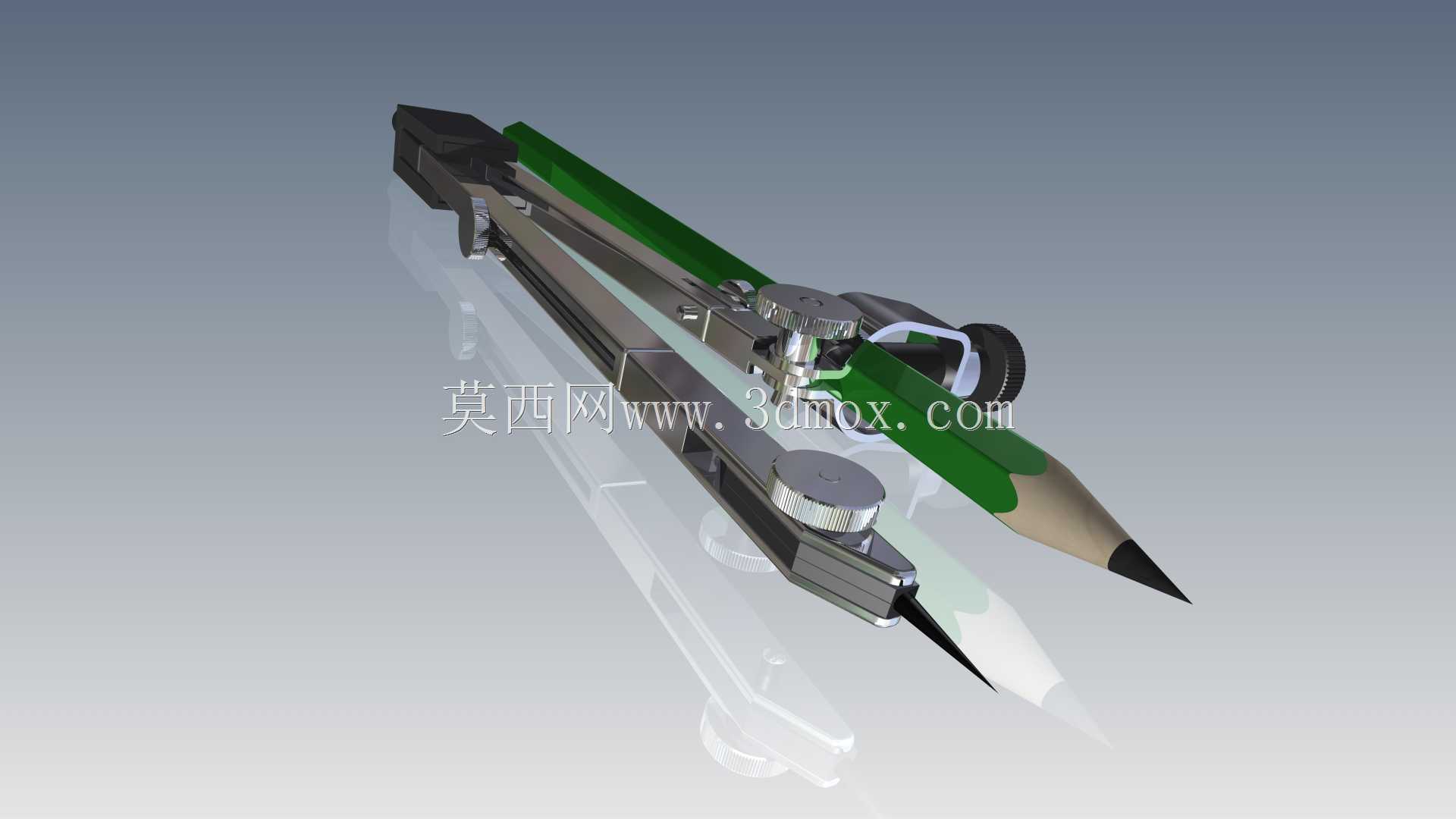

康帕索三叉款绘图圆规结构设计

　　这款三叉结构绘图圆规的设计，核心围绕工程制图、手工绘图场景的实际使用痛点展开，区别于常规双支脚圆规的结构逻辑，三叉支撑的布局从根源上提升了绘图作业时的稳定性，避免常规圆规在绘制大半径圆弧时容易出现的支脚滑移、针尖偏移问题。从实际应用场景来看，该类圆规主要服务于机械制图手工绘图环节、工程设计草稿绘制、教学演示绘图以及精细工艺划线作业，在没有数字化绘图设备的场景下，能够稳定完成不同半径圆弧、圆周的精准绘制，同时配套的铅笔夹持结构可以适配常规规格的绘图铅笔，无需额外定制专用笔芯，降低了使用过程中的耗材适配成本。

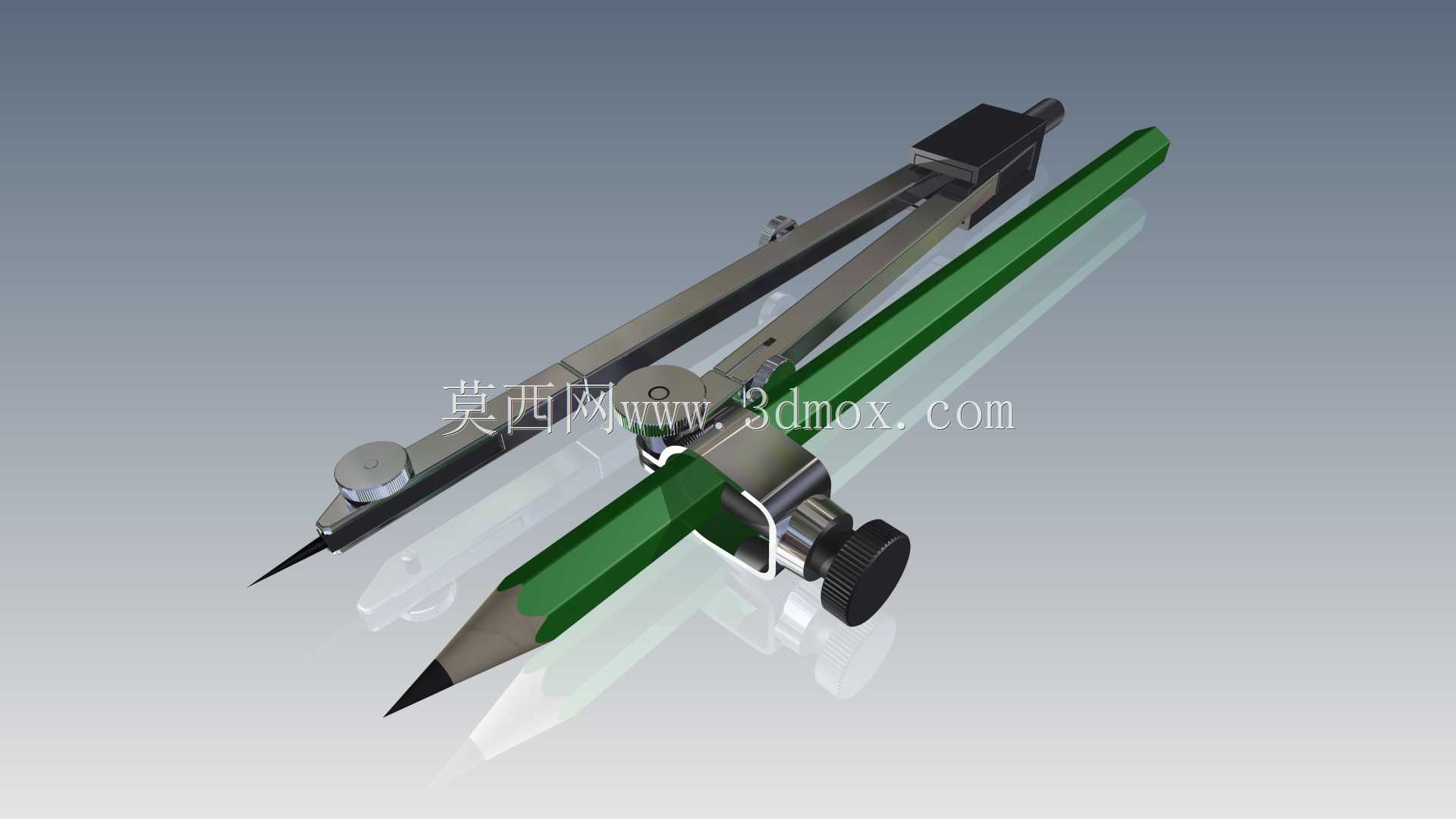

　　从功能特性层面拆解，该结构的三个支脚承担不同的功能定位：中心定位支脚采用淬硬钢针尖设计，针尖锥度经过反复优化，既能够保证扎入绘图纸面、图板时的定位牢固度，又不会因为锥度过尖造成纸面破损、图板留痕过深的问题；铅笔夹持支脚配备了可调式锁紧结构，通过侧面的滚花调节旋钮可以快速调整铅笔的伸出长度，同时锁紧结构的夹持面做了防滑纹理处理，绘图过程中不会出现铅笔回缩、偏转的问题；第三支撑支脚的设计是整个结构的核心亮点，在绘制大半径圆弧时，支撑支脚可以随绘制角度自适应贴合纸面，形成稳定的三角支撑面，抵消手部施力带来的侧向倾覆力矩，哪怕是绘制半径超过150mm的圆弧，也不需要额外施加过大的按压力，就能保证整个绘制过程中圆心位置不偏移。

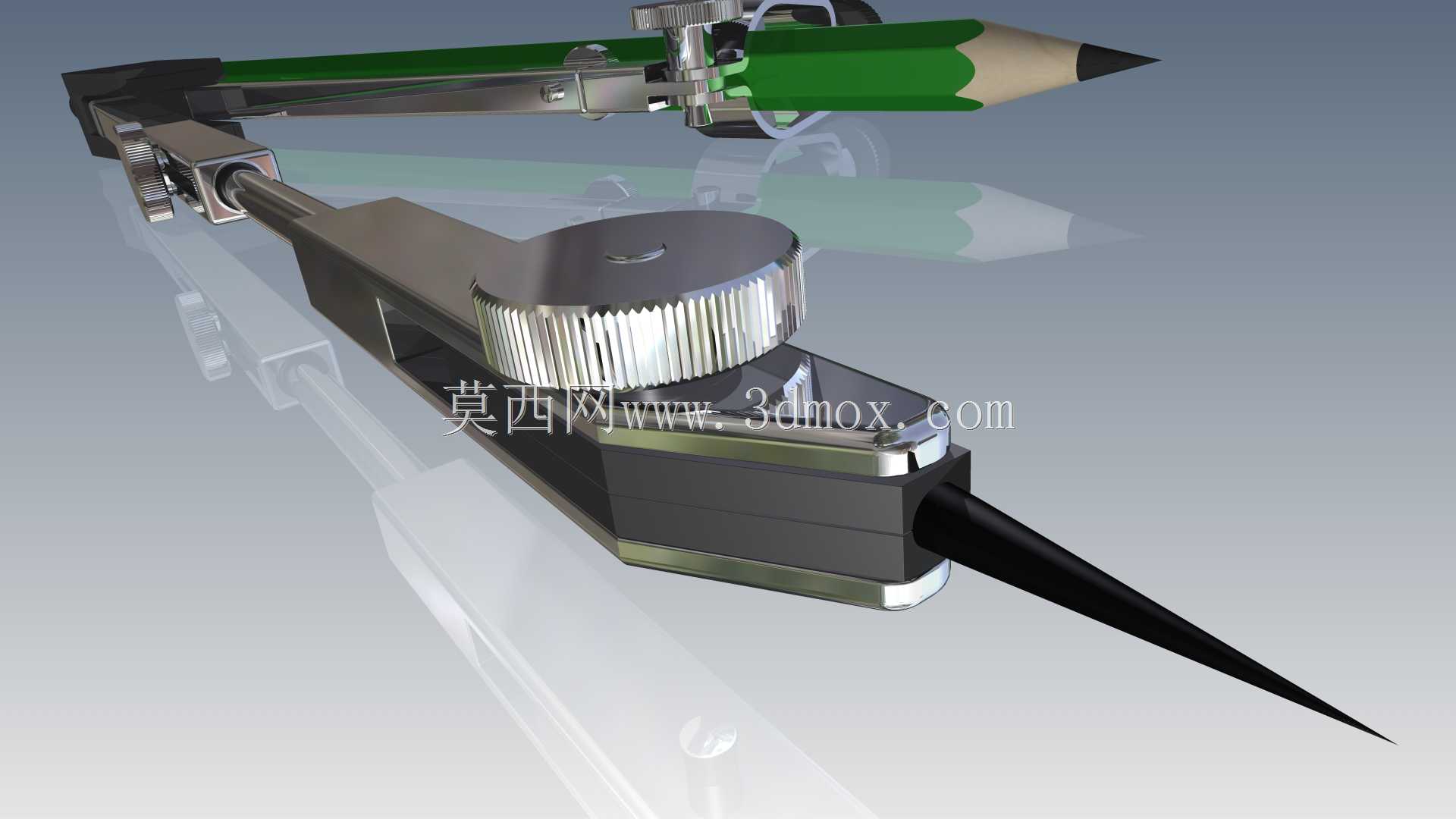

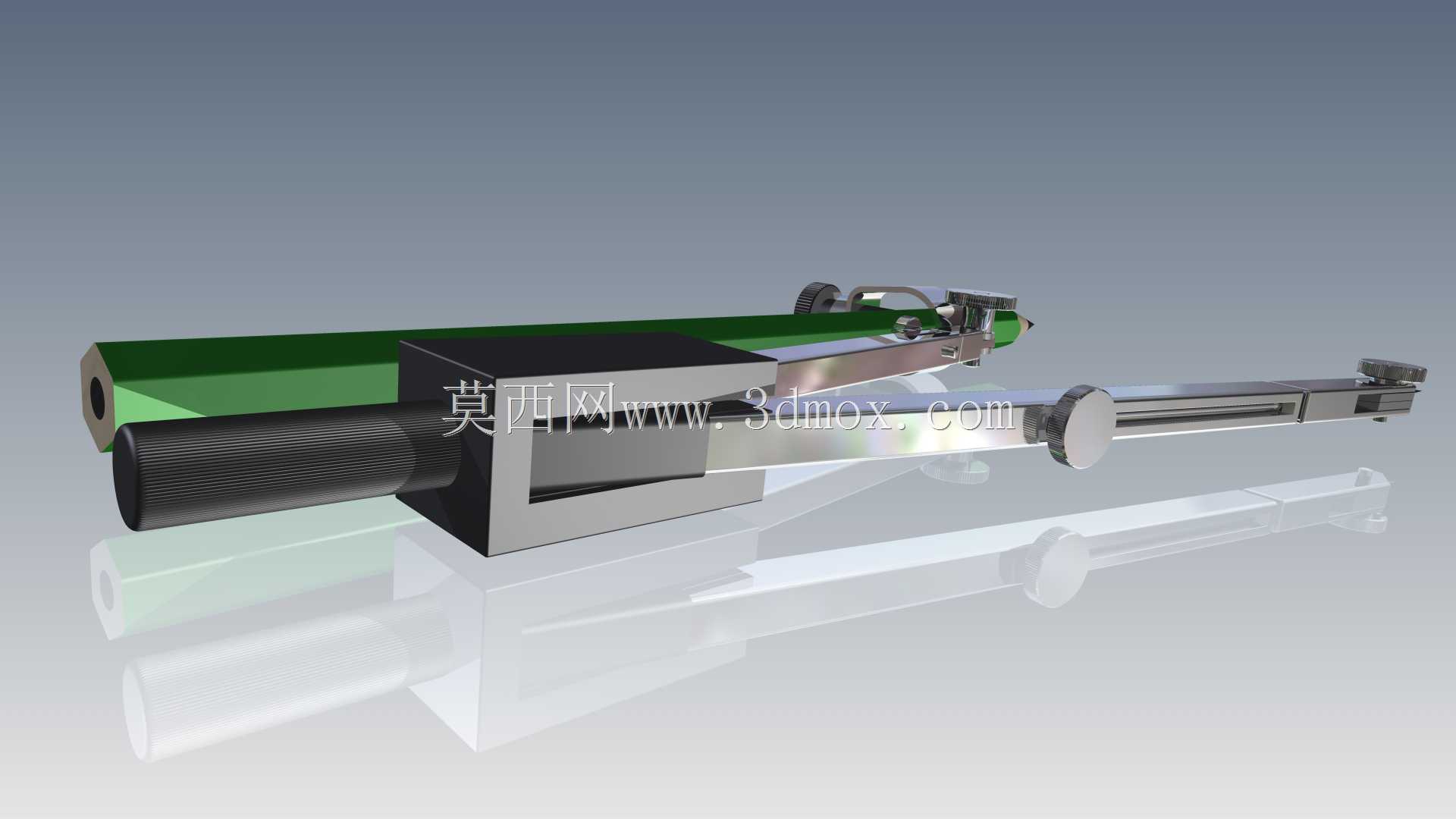

　　设计思路上，整个圆规的铰接结构采用了间隙配合加阻尼垫片的组合方案，既保证支脚转动时的顺滑度，又能让支脚在调整到任意开合角度时都具备足够的保持力矩，不会因为自身重力出现支脚自行收拢、张开的问题。顶部的调节旋钮采用大直径滚花设计，旋钮表面的滚花纹理深度控制在0.3mm，既能够保证手指拧动时的摩擦力足够，又不会因为纹理过深造成硌手的问题，长时间绘图作业时的操作舒适度有明显提升。所有金属结构件的边缘都做了R0.5的圆角倒钝处理，没有尖锐的毛刺棱角，避免使用过程中划伤手部或者刮损绘图纸张。

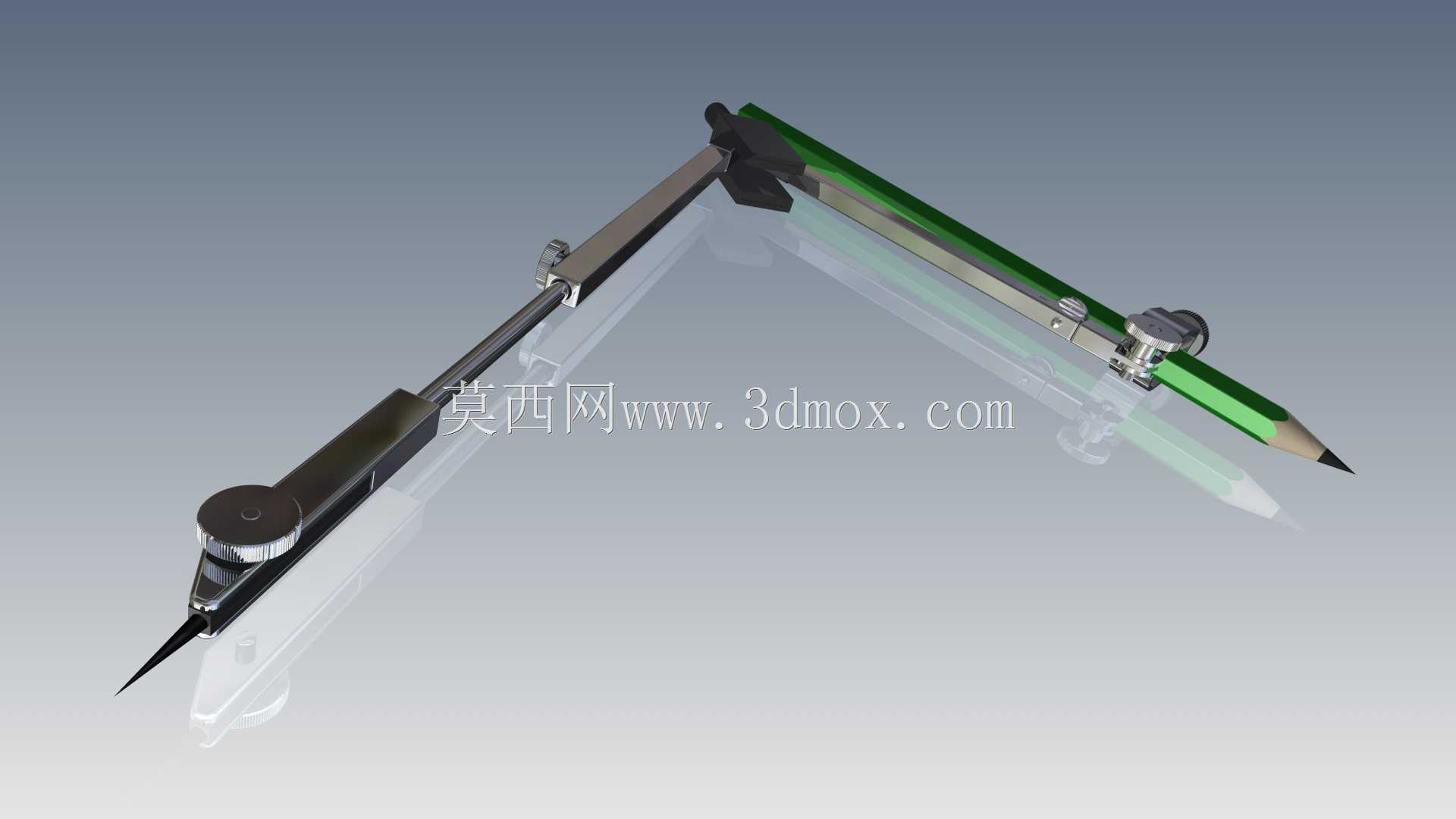

　　从外形尺寸与安装边界来看，该圆规收拢状态下的整体长度控制在160mm左右，最大开合半径可以达到220mm，能够覆盖常规A0到A4幅面图纸的绝大多数圆弧绘制需求。铅笔夹持位的内孔直径适配直径8mm的标准六角绘图铅笔，夹持深度可以达到25mm，哪怕铅笔使用到较短的残段也能够正常装夹使用，减少耗材浪费。中心针尖的伸出长度可以通过尾部的调节结构进行微调，适配不同厚度的绘图纸、不同硬度的图板材质，当在较软的木质图板上绘图时，可以适当增加针尖伸出长度保证定位牢固，在覆膜图纸、塑料绘图板上作业时，可以缩短针尖伸出长度，避免戳破绘图介质。

　　结构细节上，各个铰接点的转轴采用不锈钢材质，具备足够的耐磨性能，长期反复开合使用也不会出现转轴松旷、间隙过大的问题，保证绘制精度的长期稳定性。支脚的主体结构采用锌合金压铸成型后做表面镀铬处理，既保证了整体结构的强度，又控制了整体重量，整具圆规的重量控制在120g左右，长时间手持操作不会出现手部酸胀的问题。支撑脚的底端做了光滑的圆弧封头，在纸面上滑动时不会勾刮纸面，哪怕是描图纸、硫酸纸这类较薄较脆的绘图介质，也不会因为支撑脚的滑动造成纸面起毛、破损。在实际使用过程中，三叉结构的受力分布更加均匀，手部施加的按压力可以通过三个支脚均匀分散到纸面上，不会出现常规双支脚圆规因为应力集中造成的纸面压痕过深、笔尖断芯的问题，尤其是在使用较硬的H类铅笔芯绘制细线时，断芯概率相比常规结构圆规降低六成以上。
