三角型冲压安装固定金属支架结构

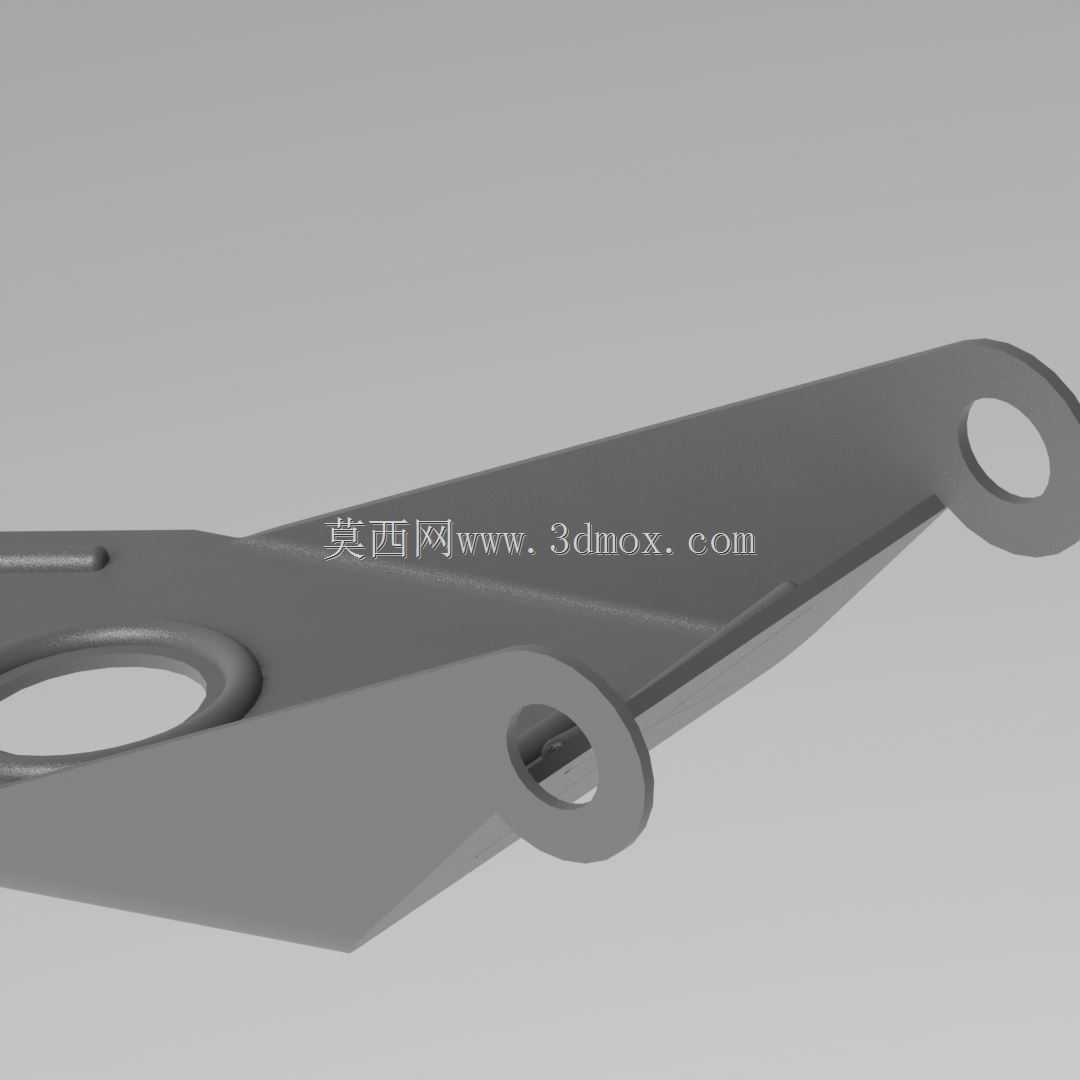

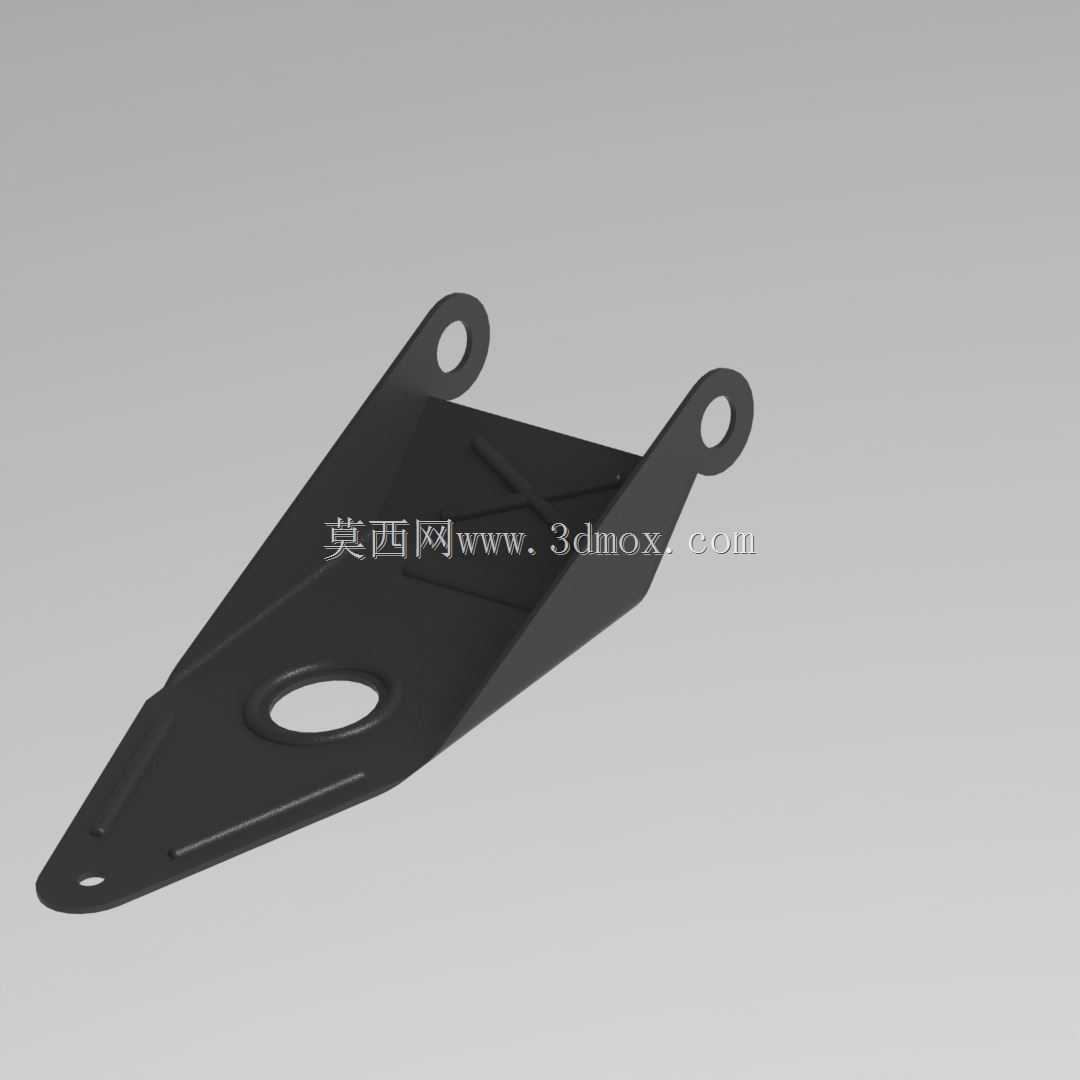

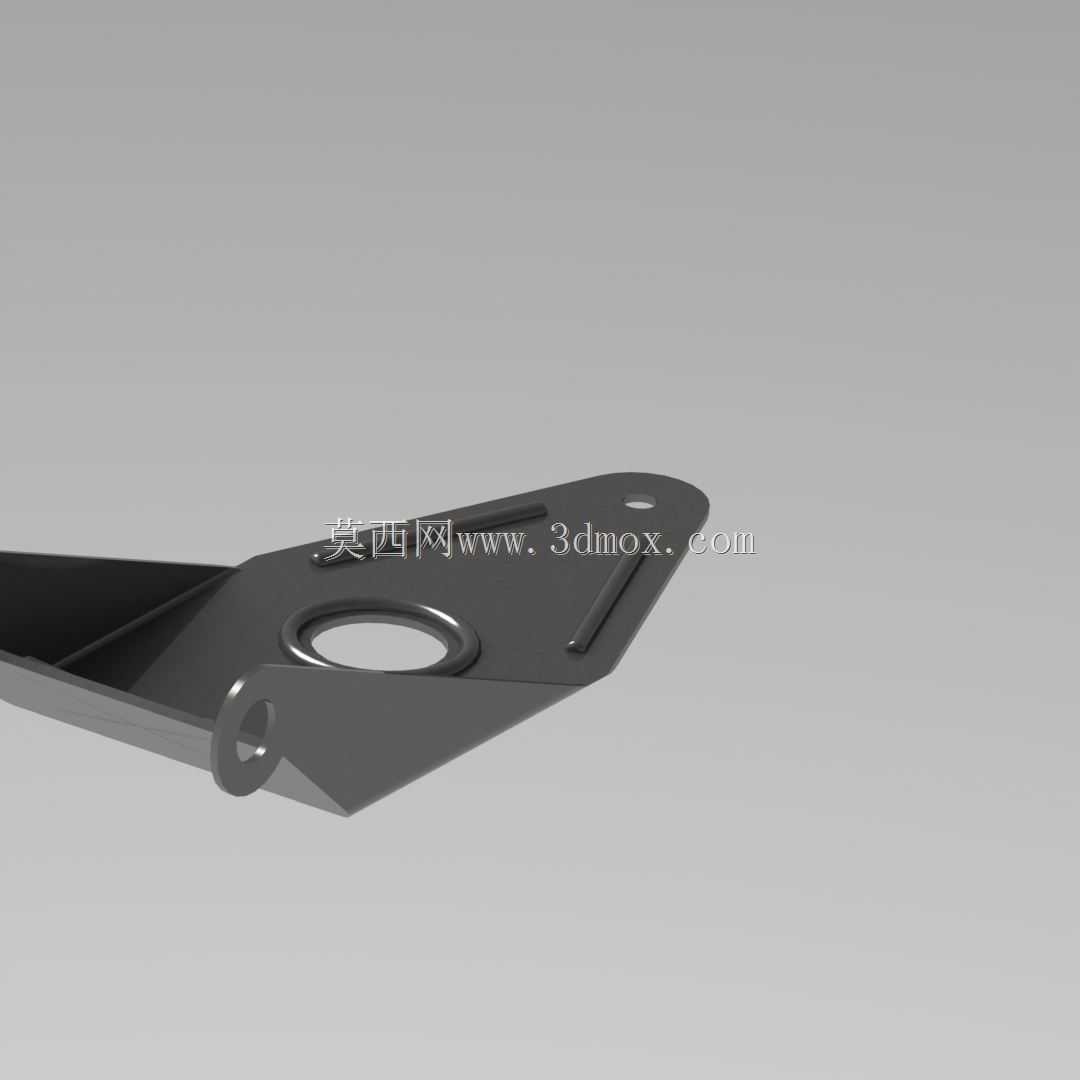

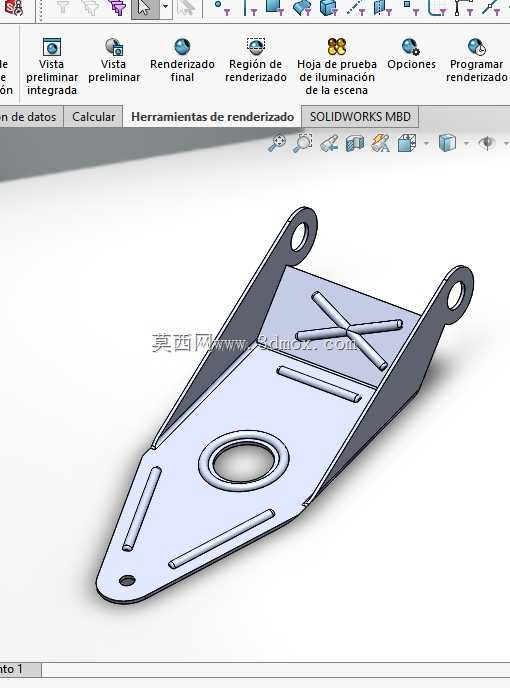

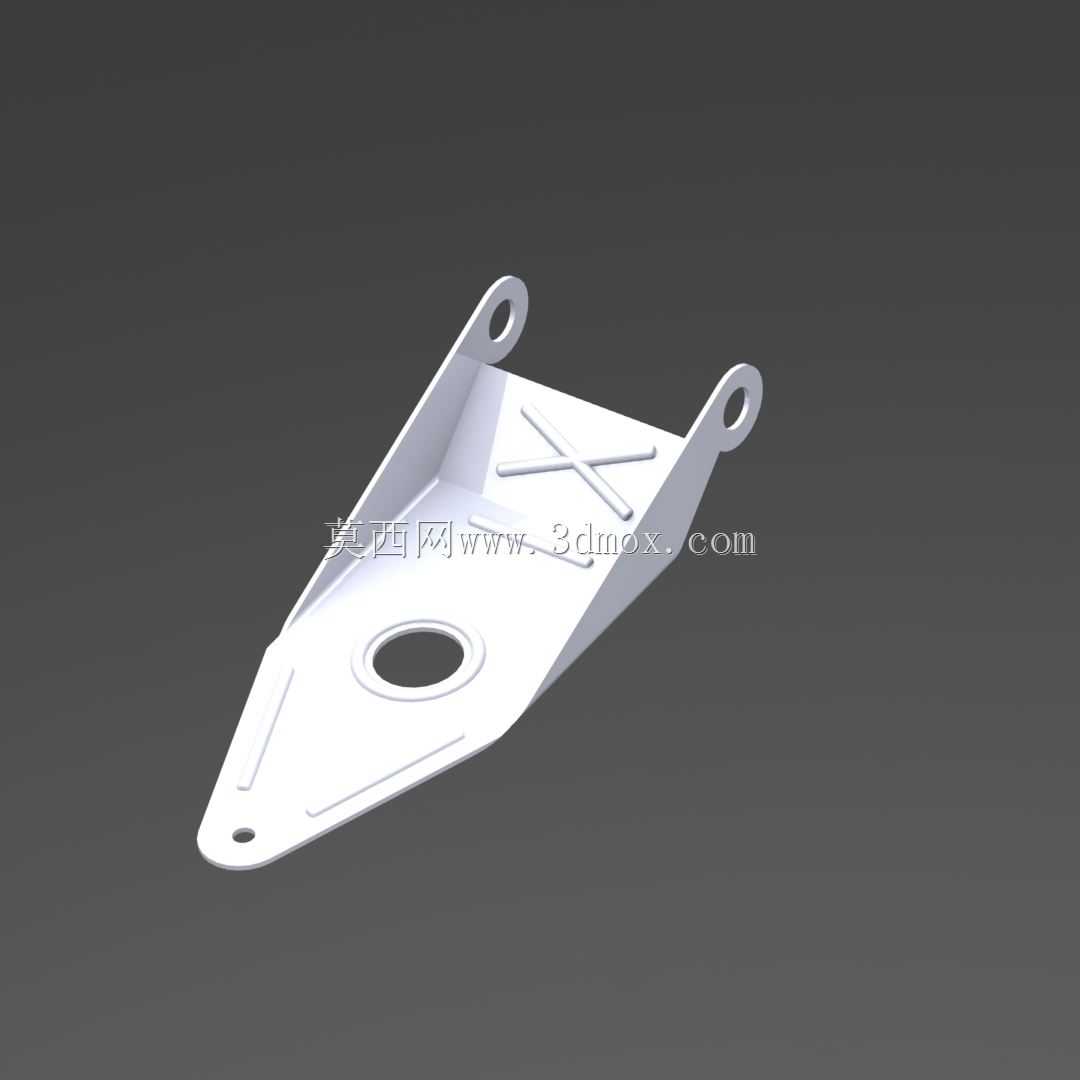

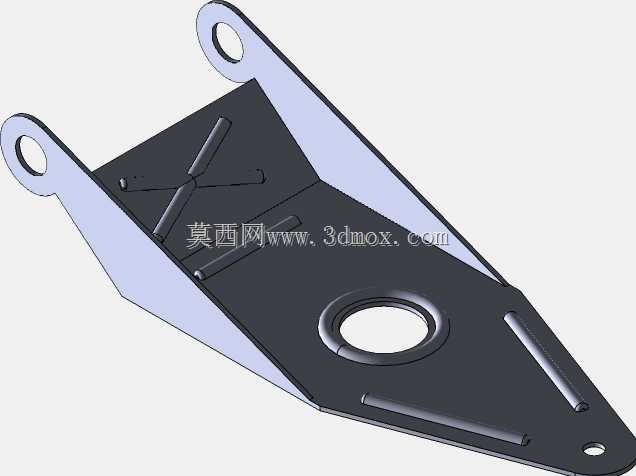

这类三角构型的金属冲压支架，多应用在液压动力单元的阀组安装、小型压力机的附属构件固定场景中，作为承载连接的过渡零件，需要同时兼顾安装定位精度、抗形变能力与轻量化要求。从结构设计来看，整体采用三角轮廓的薄板冲压成型方案，板材厚度根据承载载荷通常选取1.5-3mm的冷轧钢板，表面做镀锌或喷塑处理应对工况中的锈蚀问题。支架尖端位置设计有小直径定位孔，用于装配时的初定位，避免安装过程中构件移位；中部的大直径通孔是管线避让或紧固件穿装的核心通道，孔边做翻边强化处理，提升孔位周边的结构刚度，避免长期受振后孔位变形开裂。支架上部的两个带孔耳座是主要的承载连接位，耳座的弯折角度经过力学仿真校核，确保安装后受力方向与板材轧制方向匹配，降低应力集中导致的断裂风险。板面压制的X型加强筋是设计中的核心细节，不需要额外增加板材厚度，仅通过冷压成型的筋条就能将整体板面的抗弯折刚度提升40%以上，同时有效分散耳座传递来的载荷，避免板面在长期交变载荷下出现翘曲变形。安装边界方面，两个耳座的孔中心距有严格的公差要求，通常控制在±0.1mm范围内，适配标准规格的螺栓紧固件，尖端定位孔与中部大孔的相对位置公差不超过±0.15mm，确保装配时与对接构件的孔位完全重合，不需要现场扩孔修正。这类支架在实际使用中，既可以作为小型液压站的阀块安装底座，也能固定在压力机的机身侧板上承载行程开关、油路分路块等附属部件，相比铸造的同功能支架，冲压成型的零件生产效率更高，重量更轻，适合批量装备的配套使用。设计过程中需要重点关注弯折处的圆角半径，避免冲压时出现板材开裂，同时筋条的压制深度要控制在板材厚度的1/3以内，防止板面出现鼓包变形，所有外露的锐边都需要做去毛刺处理，避免装配时划伤操作人员或损坏配套的管线绝缘层。
