六角截面异形螺旋压缩弹簧结构设计

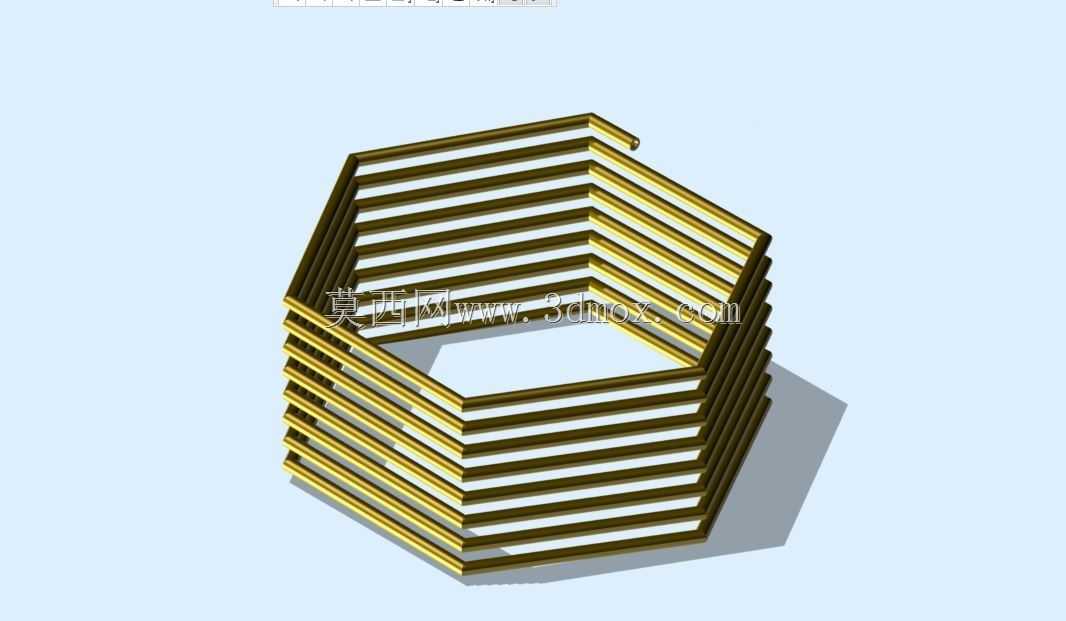

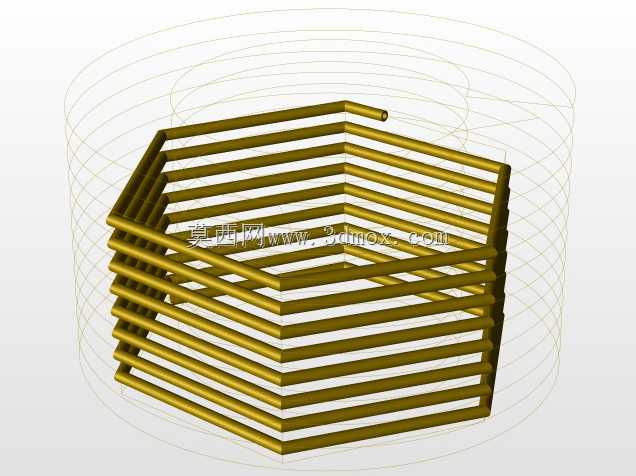

这类六角截面的螺旋弹簧，和常规圆形截面压缩弹簧的应用场景有明显区分，多数用在有异形安装腔的机电设备内部，比如六角形的安装孔位、多边形限位槽内的弹性缓冲场景，常规圆弹簧放入这类非圆孔内会出现径向窜动、卡滞的问题，六角外形能和安装腔内壁形成周向限位，不需要额外加装导向销或者定位套就能避免工作过程中弹簧扭转偏移。从功能特性上看，它保留了螺旋压缩弹簧的核心弹性性能，轴向受力时能提供稳定的复位弹力，同时六角形的簧丝截面或者六角形的弹簧轮廓（本模型为六角轮廓的螺旋结构），能在相同安装空间内获得更大的有效支撑接触面积，在一些需要端面贴合传力的场景下，比圆弹簧的受力均匀性更好，不会出现局部应力集中导致的端面压溃问题。设计这类弹簧的时候，首先要确认安装边界的尺寸：安装腔的六角对边尺寸是核心约束，弹簧的外径要比对边尺寸小0.2-0.5mm，预留出工作时的径向膨胀间隙，避免弹簧压缩后外径胀大卡在腔体内；弹簧的自由高度要根据工作行程确定，通常预压量设置为自由高度的10%-15%，保证初始状态下就有足够的预紧力，不会出现松脱异响。有效圈数的计算和常规压缩弹簧逻辑一致，但要注意六角折弯处的应力集中问题，每一圈的六角折弯圆角不能过小，否则折弯位置会成为应力薄弱点，反复压缩后容易出现断裂失效，建模时需要对折弯位置做圆角过渡处理，同时校核该位置的剪切应力，确保在额定载荷下应力值低于材料的许用切应力。这类弹簧常应用在小型电子设备的电池仓弹性顶紧、六角形紧固件的防松弹性垫、特殊工装夹具的压紧复位结构中，相比圆弹簧它不需要额外的周向定位结构，能简化周边零件的设计，减少装配工序。在实际选型替换时，要注意弹簧的端面磨平处理，六角弹簧的两端支撑圈需要磨平至贴合度不低于80%，否则安装后会出现受力倾斜，导致弹力方向偏移，影响整个机构的动作可靠性。建模过程中要保证每一圈螺旋的螺距均匀，六角轮廓的转角位置对齐，避免出现圈与圈之间的间隙不均，否则压缩时会出现局部并圈的问题，导致弹力曲线非线性，影响设备的动作手感和复位精度。
