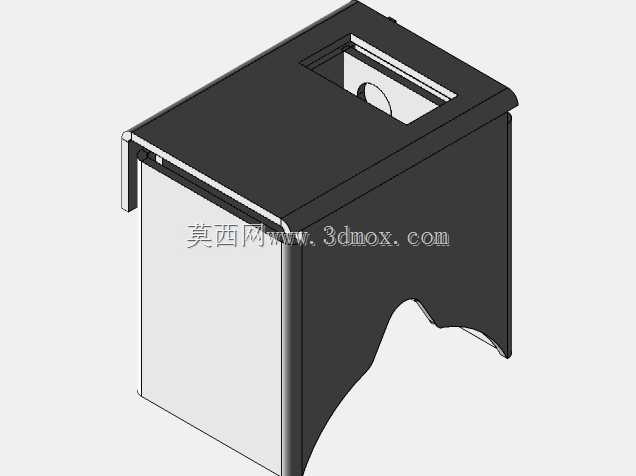

移动设备配套3D查看器外壳结构设计

这款移动设备3D查看器的结构设计，核心围绕移动端VR内容的便携观看场景展开，适配日常外出、展会演示、现场方案核验等多场景的使用需求，无需额外固定支架即可完成设备的稳定放置，解决了手持移动设备观看3D内容时容易晃动、视角偏移的问题。从结构设计思路来看，整体采用一体化注塑成型的壳体方案，主体腔体预留了标准移动设备的放置空间，顶部开槽位置对应移动设备的屏幕可视区域，边缘做了圆弧过渡处理，避免取放设备时刮擦机身表面。下部的弧形缺口设计并非单纯的造型装饰，而是兼顾了手持握持的贴合度与桌面放置时的视角倾斜角度，放置在水平工作台面时，壳体依靠底部两个平直支撑边与弧形缺口的最低点形成三点稳定支撑，屏幕可视角度自然倾斜至人眼舒适观看的范围，无需额外调整角度即可获得合适的观看视野。安装边界方面，壳体内部的容纳槽尺寸按照主流6-7英寸移动设备的外形尺寸做了通用适配，槽内预留了0.5mm的间隙方便设备取放，同时在槽体两侧设计了细微的防滑凸棱，设备放入后不会出现横向滑动的情况。顶部的开槽尺寸严格对应移动设备的屏幕显示区域，避开了前置摄像头与感光元件的位置，不会遮挡设备的正常功能使用。壳体的壁厚设计遵循注塑件的均匀壁厚原则，整体壁厚控制在2mm左右，转角位置全部做了R1.5的圆角处理，避免注塑成型时出现缩痕、应力集中等问题，同时提升壳体的抗冲击性能，日常携带过程中遇到轻微磕碰也不会出现壳体开裂的情况。侧面的支撑结构与主体壳体为一体化设计，没有额外的装配零件，减少了组装工序与后期维护的成本，整体结构没有复杂的卡扣或者连接结构，生产时仅需一套模具即可完成主体成型，量产一致性更容易控制。在实际使用场景中，这款结构既可以作为桌面放置的观看支架，也可以配合绑带作为头戴式VR查看器的基础壳体使用，结构上预留了绑带穿过的空位，不需要额外做结构修改即可拓展使用功能，适配不同用户的使用习惯。
