立式可调液晶显示器安装支架结构设计

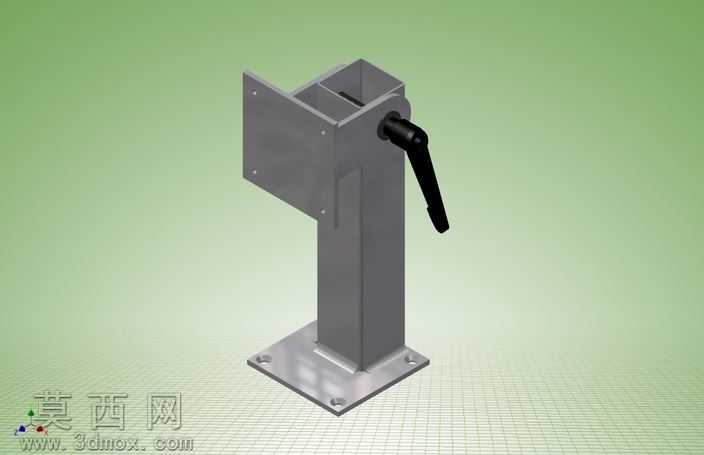

本作品为立式可调液晶显示器安装承载支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配公差规范，对每一处连接结构做了干涉检查与装配验证，确保各部件可顺利完成实体组装。模型整体采用方管型材作为主支撑立柱主体，底部设计方形安装法兰底座，底座四角预留标准螺栓安装孔位，可通过膨胀螺栓或紧固螺丝将支架整体固定在工作台面、设备柜体或地面基础上，保证支架承载显示器后的整体稳定性，避免使用过程中出现晃动、倾覆的问题。立柱上部设计可调节角度的安装挂板结构，挂板预留符合通用显示器安装孔距标准的固定孔位，可适配常规尺寸的液晶显示器安装固定，挂板与立柱的连接部位设置带黑色操作手柄的锁紧机构，该手柄为偏心锁紧结构，无需额外工具即可手动操作，拧松手柄时可调整显示器的俯仰角度，调整至合适观看角度后扳动手柄即可完成角度锁紧，操作便捷省力，可满足不同使用场景下的观看视角需求。材质设计上，支架主体金属结构件采用冷轧钢材质设定，表面做哑光喷塑处理，呈现细腻的金属磨砂质感，锁紧手柄采用工程塑料材质，兼顾握持手感与结构强度，渲染过程中对金属件的反光特性、塑料件的漫反射特性做了精准的材质参数调试，搭配渐变浅绿背景与网格地面，清晰呈现支架的整体结构与细节特征。设计过程中充分考虑了支架的承重能力与结构刚性，对立柱壁厚、法兰厚度、连接轴径做了合理的参数设定，可承载常规重量的液晶显示器，同时兼顾结构简洁性与实用性，整体无冗余设计，各部件结构规整，便于后续的加工生产与组装使用，可广泛应用于工业设备操作台、办公桌面、公共展示场景的显示器安装固定使用。
